ГОСТ 27834-95
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ЗАМКИ ПРИВАРНЫЕ ДЛЯ БУРИЛЬНЫХ ТРУБ Технические условия Tool joints for drill pipes. Specifications |
Дата введения 1997-01-01
Настоящий стандарт распространяется на замки приварные для бурильных труб (далее - замки), изготовляемые в климатическом исполнении У категории 1 по ГОСТ 15150.
Обязательные требования к качеству приварных замков, обеспечивающие безопасность для жизни, здоровья и имущества населения, окружающей среды, изложены в разделах 3, 4 и 6.
Стандарт может быть использован при сертификации замков.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.014-78 ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.302-88 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.306-85 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 8867-89 Калибры для замковой резьбы. Виды. Основные размеры и допуски
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 10877-76 Масло консервационное К-17. Технические требования
ГОСТ 15160-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски
ГОСТ Р 50278-92 Трубы бурильные с приваренными замками. Технические условия
3.1. Габаритные размеры и масса замков, их применяемость с бурильными трубами должны соответствовать указанным на рисунке 1 и в таблице 1.
* Размер для справок.

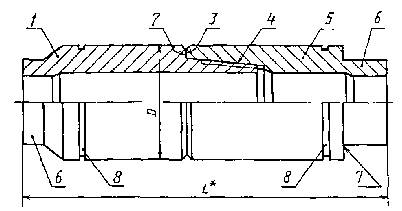

1 - ниппель; 2 - опорный уступ ниппеля; 3 - упорный торец муфты; 4 - замковая резьба; 5 - муфта; 6 - хвостовик; 7 - заплечик под элеватор; 8 - опознавательный поясок замка с левой резьбой; D - наружный диаметр; L - длина замка в сборе
3.2. Замки должны изготовляться с правой и левой замковыми резьбами.
3.3. Размеры ниппелей и муфт замков должны соответствовать указанным на рисунках 2 и 3 и в таблице 2.
3.4. Муфты замков должны изготовляться с прямоугольными и коническими заплечиками под элеватор (вариант рисунка 3).
3.5. Условное обозначение замка должно включать: обозначение типоразмера замка по таблице 1; группу прочности и толщину стенки (ее округленное до целого числа значение) трубы, для которой предназначен замок; обозначение настоящего стандарта.
Для замков с коническим заплечиком под элеватор после обозначения толщины стенки трубы ставят букву К, для замков с левой резьбой после сокращенного названия замка ставят букву Л.
Пример условного обозначения замка с наружным диаметром 133,4 мм диаметром проходного отверстия 70,6 мм для трубы группы прочности Д с толщиной стенки 8,38 мм с прямоугольным заплечиком под элеватор и правой замковой резьбой:
ЗП-133-71-Д-8 ГОСТ 27834-95
то же с левой замковой резьбой:
ЗПЛ-133-71-Д-8 ГОСТ 27834-95
то же с коническим заплечиком под элеватор и правой замковой резьбой:
ЗП-133-71-Д-8К ГОСТ 27834-95
Таблица 1
Замковая резьба
Бурильная труба по ГОСТ Р 50278
Маркировка исполнений (рисунок 5)
D, мм
L*, мм
Масса замка, кг*
Типоразмер
Группа прочности
ЗП-86-44
3-73
ПН 60´7
Д, Е
А
86
511
14,4
ПН 60´7
Л, М
В
ЗП-95-32
3-73
ПВ 73´9
Д, Е
А
95
511
22,7
ЗП-105-54
3-86
ПН 73´9
Д, Е
А
105
536
23,3
ЗП-105-51
3-86
ПН 73´9
Л, М
В
105
536
24,2
ЗП-111-41
3-86
ПН 73´9
Р
В
111
536
30,5
ЗП-108-44
3-86
ПВ 89´9
Д, Е
А
108
536
29,5
ЗП-108-41
3-86
ПВ 89´11
Д, Е
Б
108
536
30,3
ЗП-121-68
3-102
ПН 89´9
Д, Е
А
121
600
32,5
ЗП-127-65
3-102
ПН 89´9
Л
В
127
600
38,9
ПН 89´11
Д, Е
Б
ЗП-127-62
3-102
ПН 89´9
М
В
127
600
40,4
ПН 89´11
Л
Г
ЗП-127-54
3-102
ПН 89´9
Р
В
127
600
43,6
ПН 89´11
М
Г
ЗП-133-71
3-108
ПВ 102´8
Д, Е
А
133
577
39,7
ЗП-133-68
3-108
ПВ 102´8
Л
В
133
577
41,1
ЗП-140-62
3-108
ПВ 102´8
М
В
140
577
48,6
ЗП-140-57
3-108
ПН 89´11
Р
Г
140
577
50,8
ЗП-140-51
3-108
ПВ 102´8
Р
В
140
577
52,8
ЗП-152-83
3-122
ПН 102´8
Д, Е
А
152
577
53,3
ПН 102´8
Л, М
В
ЗП-152-76
3-122
ПН 102´8
Р
В
152
577
56,8
ЗП-159-83
3-122
ПК 114´9
Д, Е
А
159
577
59,8
ЗП-159-76
