ГОСТ
Р 50405-92
(ИСО 1207-83)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ С ПРЯМЫМ ШЛИЦЕМ
КЛАССОВ ТОЧНОСТИ А И В
Технические условия
ГОССТАНДАРТ РОССИИ
Москва
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1506
Стандарт разработан методом прямого применения ИСО 1207-83 «Винты с цилиндрической головкой с прямым шлицем. Класс А» с дополнительными требованиями, отражающими потребности народного хозяйства
3. ВВЕДЕН ВПЕРВЫЕ
4. ПЕРЕИЗДАНИЕ
Содержание
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
|
|
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ Технические условия Slotted
cheese head screws. |
ГОСТ Р |
Дата введения 1994-01-01
Настоящий стандарт распространяется на винты с цилиндрической головкой с прямым шлицем классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

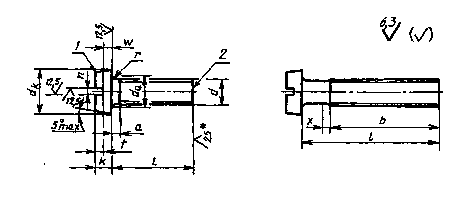

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.
* Для винтов, обработанных резанием, в остальных случаях не нормируют.
7 - кромка скругленная или острая; 2 - конец в состоянии накатки
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы d |
M1 |
M1,2 |
M1,4 |
М1,6 |
М2 |
М2,5 |
М3 |
(М3,5)1) |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
M16 |
М18 |
M20 |
|
|
Р2) |
крупный |
0,25 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1,0 |
1,25 |
1,5 |
1,75 |
2,0 |
2,0 |
2,5 |
2,5 |
|
мелкий |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
1,0 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
а, не более |
крупный шаг |
0,5 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,2 |
1,4 |
1,6 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
4,0 |
5,0 |
5,0 |
|
мелкий шаг |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,0 |
2,5 |
2,5 |
3,0 |
3,0 |
3,0 |
3,0 |
|
|
b |
не менее |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
42 |
46 |
|
dk, не менее |
не более |
2,0 |
2,3 |
2,6 |
3,0 |
3,8 |
4,5 |
5,5 |
6,0 |
7,0 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
|
А |
1,86 |
2,16 |
2,46 |
2,86 |
3,62 |
4,32 |
5,32 |
5,82 |
6,78 |
8,28 |
9,78 |
12,73 |
15,73 |
17,73 |
20,67 |
23,67 |
26,67 |
29,67 |
|
|
B |
1,75 |
2,05 |
2,35 |
2,75 |
3,5 |
4,2 |
5,2 |
5,7 |
6,64 |
8,14 |
9,64 |
12,57 |
15,57 |
17,57 |
20,48 |
23,48 |
26,48 |
29,48 |
|
|
dа |
не более |
1,4 |
1,6 |
1,8 |
2,0 |
1А |
3,1 |
_3,6 |
4,1 |
4,7 |
5,7 |
6,8 |
9,2 |
11,2 |
14,2 |
16,2 |
18,2 |
20,2 |
22,4 |
|
k не менее |
не более |
0,7 |
0,8 |
0,9 |
1,0 |
1,3 |
1,6 |
2,0 |
2,4 |
2,6 |
3,3 |
3,9 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
А |
0,56 |
0,66 |
0,76 |
0,86 |
1,16 |
1,46 |
1,86 |
2,26 |
2,46 |
||||||||||
