ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ ГОЛОВКОЙ
С ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В
Технические условия
ГОССТАНДАРТ
РОССИИ
Москва
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1505
Стандарт разработан методом прямого применения ИСО 1580-83 «Винты с цилиндрической скругленной головкой. Класс А» с дополнительными требованиями, отражающими потребности народного хозяйства
3. ВВЕДЕН ВПЕРВЫЕ
4. ПЕРЕИЗДАНИЕ
Содержание
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
|
|
ВИНТЫ С
ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ Технические условия Slotted pan head screws. |
ГОСТ Р |
Дата введения 1994-01-01
Настоящий стандарт распространяется на винты с цилиндрической скругленной головкой с прямым шлицем классов точности А и В с номинальным диаметром резьбы от 1,6 до 10 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

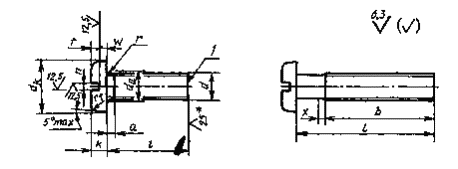

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.
* Для винтов, обработанных резанием, в остальных случаях не нормируют.
l - конец в состоянии после накатки
Диаметр стержня приблизительно равен среднему диаметру резьбы или равен наружному диаметру резьбы.
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы d |
M1,6 |
М2 |
М2,5 |
М3 |
(М3,5)1) |
М4 |
М5 |
М6 |
М8 |
М10 |
|
|
Р2) |
крупный |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
|
мелкий |
- |
- |
_ |
- |
- |
- |
- |
- |
1 |
1,25 |
|
|
а, не более |
крупный шаг |
0,7 |
0,8 |
0,9 |
1 |
1,2 |
1,4 |
1,6 |
2 |
2,5 |
3 |
|
мелкий шаг |
- |
- |
- |
- |
- |
- |
- |
- |
2 |
15 |
|
|
b |
не менее |
25 |
25 |
25 |
25 |
38 |
38 |
38 |
38 |
38 |
38 |
|
dк |
не более |
3,2 |
4 |
5 |
5,6 |
7 |
8 |
9,5 |
12 |
16 |
20 |
|
не менее |
2,9 |
3,7 |
4,7 |
5,3 |
6,64 |
7,64 |
9,14 |
11,57 |
15,57 |
19,48 |
|
|
da |
не более |
2,1 |
2,6 |
3,1 |
3,6 |
4,1 |
4,7 |
5,7 |
6,8 |
9,2 |
11,2 |
|
k |
не более |
1 |
1,3 |
1,5 |
1,8 |
2Д |
2,4 |
3 |
3,6 |
4,8 |
6 |
|
А |
0,86 |
1,16 |
1,36 |
1,66 |
1,96 |
2,26 |
2,86 |
3,3 |
4,5 |
5,7 |
|
|
В |
0,86 |
1,05 |
1,25 |
1,55 |
1,85 |
2,15 |
2,75 |
3,3 |
4,5 |
5,7 |
|
|
n |
номин. |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,2 |
1,6 |
2 |
2,5 |
|
не менее |
0,46 |
0,56 |
0,66 |
0,86 |
1,06 |
1,26 |
1,26 |
1,66 |
2,06 |
2,56 |
|
|
не более |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,51 |
1,51 |
1,91 |
2,31 |
2,81 |
|
|
r |
не менее |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
|
rf |
справ. |
0,5 |
0,6 |
0,8 |
0,9 |
1 |
1,2 |
1,5 |
1,8 |
2,4 |
3 |
|
t |
не менее |
0,35 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,4 |
1,9 |
2,4 |
|
х, не более |
крупный шаг |
0,9 |
1 |
1,1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3,2 |
3,8 |
|
мелкий шаг |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
3,2 |
|
|
w |
не менее |
0,3 |
0,4 |
0,5 |
0,7 |
0,8 |
1 |
1,2 |
1,4 |
1,9 |
2,4 |
|
1) Размеры, заключенные в скобки, применять не рекомендуется. 2)Р - шаг резьбы. |
|||||||||||
Таблица 2
В миллиметрах
|
Длина |
Номинальный диаметр резьбы d |
|||||||||
|
M1,6 |
М2 |
М2,5 |
М3 |
М3,5 |
М4 |
М5 |
М6 |
М8 |
М10 |
|
|
2 |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
2,5 |
|
|
|
|
- |
- |
- |
- |
- |
- |
|
3 |
|
|
|
|
- |
- |
- |
- |
- |
- |
|
4 |
|
|
|
|
|
|
- |
- |
- |
- |
|
5 |
|
|||||||||
