ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С
ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В
Технические условия
ГОССТАНДАРТ
РОССИИ
Москва
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1504
Стандарт подготовлен методом прямого применения международных стандартов ИСО 2009-83 «Винты с потайной головкой и прямым шлицем (нормальная головка). Класс А» и ИСО 7046-83 «Винты с потайной головкой и крестообразным шлицем. Класс точности А, класс прочности 4.8» с дополнительными требованиями, отражающими потребности народного хозяйства
3. ВВЕДЕН ВПЕРВЫЕ
4. ПЕРЕИЗДАНИЕ
Содержание
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
|
|
ВИНТЫ С
ПОТАЙНОЙ ГОЛОВКОЙ Технические условия Countersunk head screws. |
ГОСТ Р 50403-92 |
Дата введения 1994-01-01
Настоящий стандарт распространяется на винты с потайной головкой с прямым и крестообразным шлицем классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

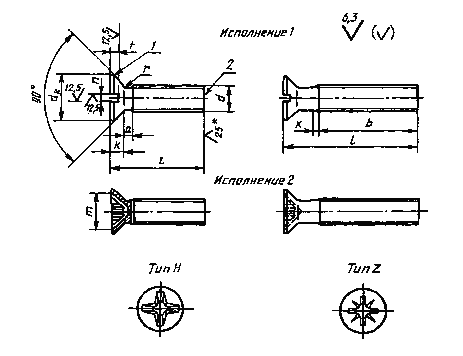

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.
* Для винтов, обработанных резанием, в остальных случаях не нормируют.
1 - кромка скругленная или острая; 2 - конец в состоянии после накатки
Диаметр стержня приблизительно равен среднему диаметру резьбы или равен наружному диаметру резьбы.
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы d |
M1 |
M1.2 |
M1.4 |
M1,6 |
М2 |
М2,5 |
МЗ |
(M3,5)1) |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
M20 |
||
|
p2) |
крупный |
0,25 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
|
|
мелкий |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
||
|
а, не более |
крупный шаг |
0,5 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1 |
1,2 |
1,4 |
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
4 |
5 |
5 |
|
|
мелкий шаг |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2 |
2,5 |
2,5 |
3 |
3 |
3 |
3 |
||
|
b |
не менее |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
42 |
46 |
|
|
dk |
не более |
1,9 |
2,3 |
2,6 |
3 |
3,8 |
4,7 |
5,5 |
7,3 |
8,4 |
9,3 |
11,3 |
15,8 |
18,3 |
21,5 |
25 |
28,5 |
32,5 |
36 |
|
|
не менее |
1,65 |
2,05 |
2,35 |
2,75 |
3,5 |
4,4 |
5,2 |
6,94 |
8,04 |
8,94 |
10,87 |
15,37 |
17,78 |
20,98 |
24,48 |
27,98 |
31,88 |
35,38 |
||
|
k |
не более |
0,6 |
0,72 |
0,84 |
1 |
1,2 |
1,5 |
1,65 |
2,35 |
2,7 |
2,7 |
3,3 |
4,65 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
n |
номин. |
0,25 |
0,3 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,2 |
1,6 |
2 |
2,5 |
3 |
3 |
4 |
4 |
5 |
|
|
не менее |
0,31 |
0,36 |
0,36 |
0,46 |
0,56 |
0,66 |
0,86 |
1,06 |
1,26 |
1,26 |
1,66 |
2,06 |
2,56 |
3,06 |
3,06 |
4,07 |
4,07 |
5,07 |
||
|
не более |
0,45 |
0,5 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,51 |
1,51 |
1,91 |
2,31 |
2,81 |
3,31 |
3,31 |
4,37 |
4,37 |
5,37 |
||
|
r |
не более |
0,1 |
0,12 |
0,14 |
0,4 |
0,5 |
0,6 |
0,8 |
0,9 |
1 |
1,3 |
1,5 |
2 |
2,5 |
1,2 |
1,4 |
1,6 |
1,8 |
2 |
|
|
t |
не менее |
0,2 |
0,24 |
0,28 |
0,32 |
0,4 |
0,5 |
0,6 |
0,9 |
1 |
1,1 |
1,2 |
1,8 |
2 |
2,4 |
2,8 |
3,2 |
3,6 |
||
