ГОСТ Р 50073-92
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
РАЗЪЕМНЫЕ ФЛАНЦЕВЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РАЗЪЕМНЫЕ ФЛАНЦЕВЫЕ Технические условия Pipeline flange-type joint fittings. |
ГОСТ Р
50073-92
Дата введения 01.07.93
Настоящий стандарт распространяется на резьбовые фланцевые соединения трубопроводов общемашиностроительного применения, работающие в условиях неагрессивных сред при температуре от минус 50 до плюс 120 °С и номинальном (условном) давлении от 2,5 до 40 МПа (от 25 до 400 кгс/см2).
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.
Требования пп. 1.2; 2.1 - 2.3; 2.11; 2.13 и разд. 3 - 5 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

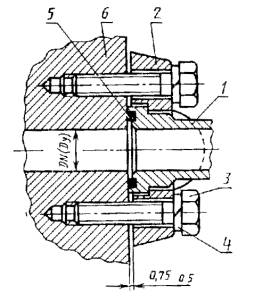

1.1. Типовая сборка разъемного фланцевого соединения приведена на черт. 1.
1.2. Конструкция, параметры и размеры разъемных полуфланцев, ниппелей и резиновых колец должны соответствовать указанным на черт. 2 - 4 и в табл. 1.
1 - ниппель; 2 - два разъемных полуфланца; 3 - болт; 4 - пружинная шайба; 5 - резиновое кольцо, 6 - корпус
Черт. 1

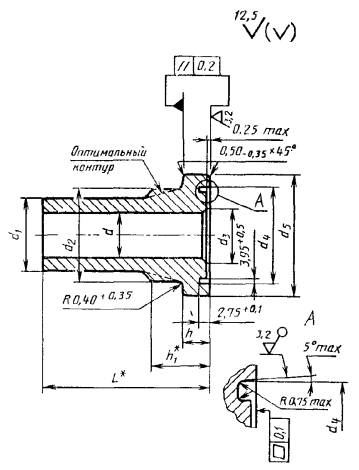

Ниппель (поз. 1)
__________
* Размеры для справок.
Черт. 2

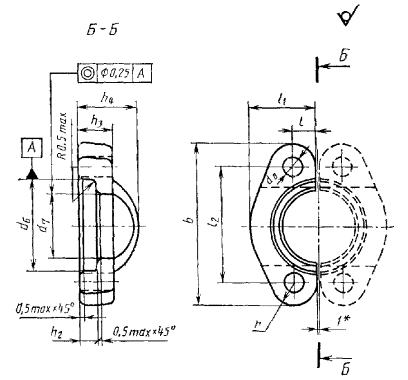

Разъемный полуфланец (поз. 2)
___________
* Размер для справок.
Черт. 3
Резиновое кольцо (поз. 5)
Черт. 4
Таблица 1
Размеры, мм
Номинальное (условное) давление, МПа (кгс/см2)
Условный проход DN (Dy)
Ниппель
d5 ± 0,25
h ± 0,15
h1
L
Разъемный полуфланец
r
Резиновое кольцо
Болт
Момент затяжки болтов, Н·м
d, не более
d1
d2, не более
d3, не более
d4
d6 ± 0,25
d7 ± 0,25
d8 H13
h2 ± 0,15
h3
h4
l
l1 ± 0,8
l2 ± 0,25
b
d9
d10
резьба
длина
номин.
пред. откл.
номин.
пред. откл.
ГОСТ 9833 (ИСО 3601.1)
ГОСТ 9833 (ИСО 3601.1)
13
32 (320)
12
13
20
24,0
14
25,55
- 0,15
30,20
6,75
13
25
30,95
24,25
9,0
6,20
13
19
8
21,8
38,1
54,9
- 1,8
8
18,5 (19,0)
3,6 (3,55)
M8
25
25
19
32 (320)
20
19
30
31,5
21
31,90
38,10
6,75
114
35
38,90
32,15
11,0
6,20
14
22
10
24,9
47,6
65,8
- 1,5
9
26,5 (25,0)
М10
30
53
25
32 (320)
25
25
35
38,0
27
39,75
44,45
8,00
14
50
45,25
38,50
11,0
7,50
14
22
12
28,2
52,4
70,6
33,0 (32,5)
М10
30
32
25 (250)
32
32
42
43,0
33
44,60
50,80
8,00
16
51,60
43,70
11,0
7,50
16
25
14
35,3
58,7
80,3
- 1,8
10
37,0 (37,5)
М10
30
38
20 (200)
40
38
48
50,0
40
54,00
- 0,30
60,35
8,00
16
