ГОСТ Р 51178-98
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАМКИ СФЕРИЧЕСКИХ ШАРНИРНЫХ СОЕДИНЕНИЙ ЛИНЕЙНОЙ АРМАТУРЫ И ИЗОЛЯТОРОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОССТАНДАРТ
РОССИИ
Москва
Предисловие
1. РАЗРАБОТАН Московским специальным конструкторско-технологическим бюро Акционерного общества «Производственное объединение Электросетьизоляция» (МСКТБ АО «ПО Электросетьизоляция»)
2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 18 июня 1998 г. № 252
3. ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАМКИ СФЕРИЧЕСКИХ ШАРНИРНЫХ СОЕДИНЕНИЙ ЛИНЕЙНОЙ АРМАТУРЫ И ИЗОЛЯТОРОВ
Технические условия
Clips for ball-socket couplings of line
hardware and insulators.
Specifications
Дата введения 1999-01-01
Настоящий стандарт распространяется на замки, предназначенные для предотвращения расцепления сферических шарнирных соединений изоляторов и линейной арматуры.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2999-75 Металлы и сплавы. Методы измерения твердости по Виккерсу
ГОСТ 9012-59 Металлы. Методы измерения твердости по Бринеллю
ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу
ГОСТ 13276-79 Арматура линейная. Общие технические условия
ГОСТ 27396-87 Арматура линейная. Сферические шарнирные соединения изоляторов
3.1. Замки должны соответствовать требованиям настоящего стандарта, ГОСТ 13276 и рабочим чертежам, утвержденным в установленном порядке.
3.2. Основные параметры и размеры

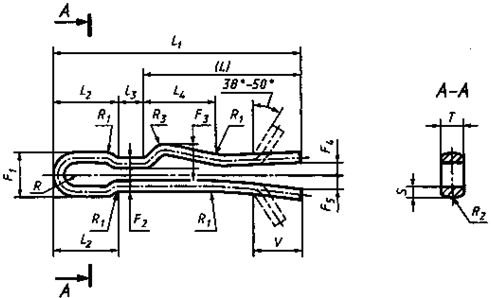

3.2.1. Марки и размеры V-образных замков должны соответствовать указанным на рисунке 1 и в таблице 1. Исполнения кромок на концах ножек V-образных замков приведены в приложении А.
Таблица 1
В миллиметрах
|
Марка замка |
Условный размер по ГОСТ 27396 |
F1 |
F2min |
F3 |
F4 |
F5 |
Lmin |
L1 |
L2 |
L3 |
|
V-11 |
11 |
11,9 |
8,2 |
4,5 |
3,5 |
2,5 |
29 |
55 |
16,0 |
4,6 |
|
V-16A |
16А |
14,5 |
10,3 |
5,5 |
4,5 |
3,0 |
38 |
65 |
19,0 |
5,2 |
|
V-16B |
16В |
16,4 |
10,7 |
5,5 |
4,5 |
3,5 |
38 |
65 |
18,5 |
6,5 |
|
V-20 |
20 |
16,4 |
10,7 |
6,0 |
4,5 |
3,5 |
49 |
80 |
22,5 |
6,5 |
|
V-24 |
24 |
20,0 |
12,8 |
7,0 |
7,0 |
4,0 |
60 |
100 |
29,5 |
7,7 |
|
V-28 |
28 |
22,5 |
13,8 |
7,4 |
7,5 |
4,5 |
71 |
115 |
32,5 |
8,7 |
|
V-32 |
32 |
26,0 |
15,8 |
8,4 |
8,5 |
5,0 |
81 |
130 |
37,0 |
10,0 |
Окончание таблицы 1
В миллиметрах
|
Марка замка |
Условный размер по ГОСТ 27396 |
L4 |
Rmin |
R1 |
R2 |
R3 |
S |
Т |
V |
|
V-11 |
11 |
16 |
2,5 |
2 |
3,3 |
6,0 |
2,2 |
4,8+0,2 |
8 |
|
V-16A |
16А |
18 |
3,0 |
3 |
3,8 |
6,5 |
3,2 |
5,5+0,2 |
12 |
|
V-16B |
16В |
22 |
3,0 |
3 |
4,8 |
8,5 |
3,2 |
7,9+0,2 |
12 |
|
V-20 |
20 |
22 |
3,0 |
3 |
4,8 |
8,5 |
3,2 |
7,0+0,2 |
12 |
|
V-24 |
24 |
28 |
3,5 |
4 |
5,7 |
10,0 |
4,0 |
8,7+0,2 |
12 |
|
V-28 |
28 |
31 |
3,5 |
5 |
6,2 |
12,0 |
4,5 |
10,0+0,3 |
15 |
|
V-32 |
32 |
36 |
3,5 |
6 |
7,2 |
14,0 |
5,2 |
11,5+0,3 |
15 |
Примечание - Размер Lmax устанавливает потребитель (6.3).

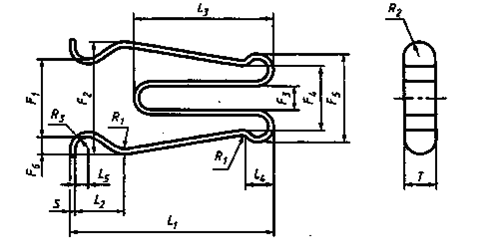

3.2.2. Марки и размеры W-образных замков должны соответствовать указанным на рисунке 2 и в таблице 2.
Рисунок 2
Таблица 2
В миллиметрах
|
Марка замка |
Условный |
f1 |
F2 |
F3 |
F4 |
F5 |
F6 |
L1 |
L2 |
|
W-11 |
11 |
15 |
20 |
3 |
13 |
19 |
4+0,6 |
37 |
12,0 |
|
W-16A |
16A |
22 |
28 |
5 |
19 |
24 |
5+1,0 |
50 |
15,5 |
|
W-16B |
16B |
99 |
90 |
5 |
19 |
74 |
5+1,0 |
50 |
15,5 |
|
W-20 |
20 |
22 |
30 |
5 |
19 |
24 |
5+1,0 |
62 |
15,5 |
|
W-24 |
24 |
22 |
30 |
5 |
19 |
25 |
5+1,0 |
72 |
15,5 |
|
W-28 |
28 |
24 |
32 |
6 |
21 |
28 |
6+1,0 |
83 |
16,0 |
|
W-32 |
32 |
26 |
36 |
6 |
24 |
33 |
7+1,0 |
96 |
18,0 |
Окончание таблицы 2
В миллиметрах
|
Марка замка |
Условный размер по ГОСТ 27396 |
L3 |
L4 |
L5 |
R1 |
R2 |
R3 |
S |
Т |
|
W-11 |
11 |
24 |
8,0 |
3 |
2,5 |
3,0 |
1,5 |
1,2 |
4,8 |
|
W-16A |
16А |
36 |
10,5 |
3 |
2,5 |
3,0 |
2,5 |
1,5 |
5,5 |
|
W-16B |
16В |
36 |
10,5 |
3 |
2,5 |
4,5 |
2,5 |
1,5 |
7,9 |
|
W-20 |
20 |
42 |
10,5 |
3 |
2,5 |
4,5 |
2,5 |
2,0 |
7,0 |
|
W-24 |
24 |
50 |
10,5 |
3 |
2,5 |
5,0 |
2,5 |
2,0 |
8,7 |
|
W-28 |
28 |
62 |
12,5 |
