ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
МЕТОД ОТБОРА ПРОБ ДЛЯ ОПРЕДЕЛЕНИЯ
ХИМИЧЕСКОГО СОСТАВА
ГОСТ 7565-81
(СТ СЭВ 466-77)
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством черной металлургии СССР
ИСПОЛНИТЕЛИ
Л. И. Осипов, С. М. Новокщенова, В. П. Замараев, А. М. Кричевская, И. А. Балакина, А. В. Титовец, И. М. Воронцов, А. Е. Горевая, М. Д. Жембус, Т. Я. Каленченко, Г. И. Штейн
ВНЕСЕН Министерством черной металлургии СССР
Член Коллегии А. А. Кугушин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. № 5786
Изменение № I ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для определении химического состава
Постановлением .Государственного комитета СССР по стандартам от 11.06.86
№ 1451 срок введения установлен с 01.01.87
Под наименованием стандарта проставить код: ОКСТУ 0809.
Пункт 1.4. Заменить слова: «не более 1 кг» на 0,1 — 1 кг.
Пункт 1.10. Исключить слово: «около».
Пункт 1.11. Заменить слова: «диаметром 15 мм» на «диаметром 10—20 мм».
Пункт 1.12; Заменить слова: «Стружка должна быть толщиной 0,3—0,4 мм» на «Стружка должна быть толщиной не более 0,4 мм».
Пункт 2.1. Третий абзац дополнить словами: «При разливке плавок небольшой массы в один сифон проба отбирается в начале или конце разливки»;
дополнить абзацем: «Па автоматических формовочных линиях со стационарной разливной металла из ковшей емкостью до 30 т допускается отбирать пробы до начала разливки».
Пункты 2.2, 2.3 после слова «сталей» дополнить словами: «и сплавов».
Пункт 2.2 после слова «ковша» дополнить словами: «На установках, не оборудованных промежуточным ковшом, допускается отбирать пробу в конце разливки».
Пункт 2.4 после слова «стали» дополнить словами: «и сплавов»; дополнить абзацем: «Допускается для определения химического состава стали и сплавов, выплавленных в вакуумных индукционных печах, отбирать пробу металла из тигля печи перед началом разливки».
Пункт 2.5 после слова «стали» дополнить слонами: «и сплавов».
Пункт 2.7 изложить в новой редакции- «2.7. Схемы стаканчиков-изложниц для отбора проб и пробниц разового пробоотборного устройства приведены на черт. 1—3, 5, 8—10 рекомендуемого приложения 1».
Пункт 2.8 до слова «Допускается» изложить в новой редакции: «Масса пробы для химического анализа должна быть 0,3—2,0 кг, для спектрального анализа — 0,06—1,0 кг».
Пункт 2.17 до слова «Подготовленную» изложить в новой редакции: «2.17. Короткую стружку толщиной не более 0,4 мм тщательно перемешивают».
Пункт 2.18 после слов «толщиной 1,5—2,0 мм» дополнить словами: «а у проб, взятых разовым пробоотборным устройством, с одной из плоскостей пробы снимают слой 0,5—1,0 мм».
Пункт 3.13 дополнить словами: «В зависимости от размера темплета допускается разрезать образец па несколько частей».

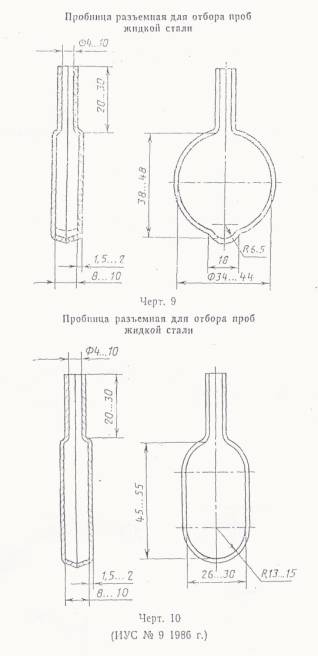

Приложение 1 дополнить чертежами 8—10:
Пробница разъемная для отбора проб, жидкой стали
В. МЕТАЛЛЫ И МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ
Группа В09
Изменение № 2 ГОСТ 7565—81 Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
Утверждено и введено в действие Постановлением Комитета стандартизации и метрологии СССР от 17.06.91 № 879
Дата введения 01.01.92
На обложке и первой странице под обозначением стандарта дополнить обозначением: (ИСО 377.2—89)
Вводную часть после слов «химического состава» дополнить словом: «доменного»;
дополнить абзацем: «Допускается отбор и подготовка образцов кованых сталей для испытаний по международному стандарту ИСО 377.2—89, приведенному в приложении 4».
Пункт 1.5 дополнить абзацем: «Допускается применять и другие изложницы, обеспечивающие требуемую точность результатов анализа».
Пункты 1.5, 1.7, 1.15, 2.6, 2.7, 2.9, 2.11; приложение 1. Заменить слова: «стаканчнк-изложница» на «изложница».
Пункт 1.10. Заменить слова: «Шероховатость обработанной поверхности проб для спектрального анализа Rz должна быть не более 20 мкм по ГОСТ 2789—73» на «Пробу для спектрального анализа затачивают на плоскость. На обработанной поверхности не допускаются видимые невооруженным глазом раковины, трещины, шлаковые включении и цвета побежалости».
Пункт 1.18 изложить в новой редакции: «1.18. При определении химического состава чугуна в чушках количество отбираемых чушек регламентируется в нормативно-технической документации на, конкретную продукцию».
Пункт 1.21. Исключить слова: «в виде стружки или кусков»;'
заменить слова: «Первые порции стружки отбрасывают» на «Стружку, полученную после сверления на глубину 4—б мм, отбрасывают, заканчивают сверление на таком же расстоянии от противоположной стороны чушки»;
после слов «сверление на глубину» дополнить словом: «более».
Пункт 2.1 дополнить абзацем; «При бесковшовой разливке металла из открытой индукционной печи разрешается отбирать пробу непосредственно из тигля печи перед началом разливки».
Пункт 2.2 дополнить словами: «На установках, имеющих виенечное вакуумирование, допускается отбирать пробу из кристаллизатора».
Пункт 2.0 дополнить словами: «или в виде скрапины».
Пункт 2.10. Заменить слово: «в стаканчике» на «в изложнице»:
заменить слова: «При определении алюминия применяют силикокальций, ферросилиций, ферромарганец и другие» на «при определении алюминия применяют силикокальций, ферросилиций, ферромарганец и другие раскислители, не содержащие алюминий».
Пункт 2.18. Исключить слова; «Шероховатость поверхности отрезанной части Rz должна быть не более 20 мкм по ГОСТ 2789—73»; «При этом долж-
(Продолжение см. с, 31)
на быть обеспечена-шероховатость поверхности Rz не более 20 мкм по ГОСТ 2789- 73».
Пункт 3.3. Последний абзац дополнить словами: «Для слитков электрошлакового переплава, выплавленных на бездуговом способе подпитки пробы отбираются в верхней части слитка».
Пункт 3.11. Заменить слова: «прутков диаметром от 20 мм до 250 мм» на «сортового проката диаметром или стороной квадрата до 250 мм».
Пункт 3.12. Третий абзац. Заменить слова: «При толщине листа от 4 мм до 6 мм — черт. 1 приложения 3» на «При толщине листа от 4 мм до 6 мм — черт. 1 или 2 приложения 3».
Пункт 3.13. Заменить слова: «28—50 мм» на «до 50 мм»; «Для сортового проката диаметром более 50 мм» на «Для сортового проката или стороной квадрата более 50 мм».
Пункт 3.15. Заменить слова: «Шероховатость обработанной поверхности Rz должна быть не более 20 мкм по ГОСТ 2789—73» на «На обработанной поверхности пробы не допускаются видимые невооруженным глазом раковины, шлаковые включения, а также дефекты механической обработки, трещины и цвета побежалости».
Приложение I. Чертежи 8, 9, 10 дополнить подрисуночной надписью: «Материал — сталь».
Стандарт дополнить приложением — 4:
«ПРИЛОЖЕНИЕ 4»
Рекомендуемое
МЕЖДУНАРОДНЫЙ СТАНДАРТ
ОТБОР И ПРИГОТОВЛЕНИЕ ОБРАЗЦОВ И ПРОБ
ДЛЯ ИСПЫТАНИЙ КОВАНОЙ СТАЛИ
ИСО 377.2-89
Часть 2. Образцы для определения химического состава
1. Назначение
1.1. Настоящий стандарт устанавливает способы получения образцов для определения химического состава стали, за исключением определения содержания водорода.
Образцы предназначены для проведения испытаний, которые (если нет других соглашений между заинтересованными сторонами) проводят в соответствии с методами, указанными в стандарте на продукцию или при его отсутствии в стандарте на испытания.
Для проведении сравнения с техническим условием отбирают образец со средним химическим составом.
Методы определения химического состава разделяют на дне группы:
а) химические методы, предусматривающие вступление образца в химическую реакцию (см. п. 5);
б) физические методы, предусматривающие определение составляющих элементов без химической реакции (см. п. 6).
1.2, Настоящий стандарт относится к сырым продуктам*, полуфабрикатам и изделиям из кованой стали, на которые распространяется ИСО 404—81, и не относится к образцам продуктов плавления или рафинирования. В тех случаях, когда стандарты па продукцию или стандарты на испытания устанавливают различные условия, то эти различные условия применяют.
2. Ссылки
ИCO 377.1—89. Отбор и приготовление образцов и проб для испытаний кованой стали. Часть 1. Образцы и пробы для механических испытаний.
ИСО 404—81. Сталь и стальные заготовки. Общие технические условия поставки.
3. Термины
3.1. Образец — продукт: изделие (например, лист), отобранное из него для изготовления образцов.
3.2. Образец: определенное количество твердого материала, взятого из образца-продукта в качестве образца для анализа (см. п. 3.3).
3.3. Образец для анализа: определенное количество материала, взятого из образца или непосредственно из продукта, сохраняющее средний химический состав продукта.
Образцы делят па следующие категории:
образцы в форме стружки (см. разд. 5);
твердые образцы (см. п. 6.1);
прессованные образцы (см. п. 6.3);
переплавленные образцы (см. п. 6:4).
3.4. Взвешенный и отобранный образец: часть образца для анализа или весь образец, взятый для анализа.

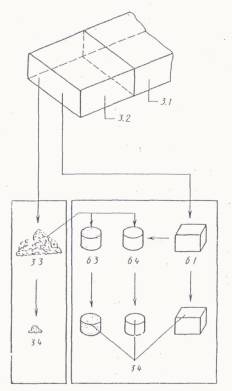

Примечание. Альтернативные методы подготовки образцов приведены на чертеже и приведены только для информации.
4. Отбор и подготовка образцов
4.1. Места отбора образцов и их размеры
Образцы могут отбирать только в местах, установленных стандартом на продукцию.
При отсутствии соответствующих требований в стандарте на продукцию или в технических условиях изготовителя образцы для анализа должны отбирать из образцов или проб, предназначенных для механических испытаний (см. п. 5.1 ИСО 377.1), или отбирать непосредственно из продукта. В этом случае образцы круглого проката полного и неполного профиля отрезают от одного конца заготовки по поперечному сечению.
Размеры образцов должны быть достаточными для проведения, в случае необходимости, повторных испытаний.
4.2. Идентификация образцов
На образцах должна быть нанесена идентификационная маркировка для того, чтобы можно было установить продукт, из которого они отобраны, и место отбора.
4.3. Подготовка поверхности образца
Все покрытия или загрязняющие вещества (например, окалина или смазки) должны быть удалены с поверхности образца любым подходящим способом. В случае необходимости поверхность должна быть обезжирена соответствующим раствором.'
Если химический состав поверхности продукта имеет тенденцию к изменению, то соответствующая часть поверхности образца может быть удалена.
После этих операций следует обеспечить защиту образца от загрязнения.
4.4. Хранение образцов для анализа
Во избежание загрязнения или каких-либо изменений образцы должны хранить в абсолютно сухих контейнерах из химически инертных материалов, обладающих высоким сопротивлением истиранию сталью.
Контейнеры должны быть обеспечены соответствующей маркировкой и, при необходимости, опечатаны. Контейнеры, в которых хранят образцы, подлежащие .арбитражной экспертизе, должны быть опечатаны изготовителем и получателем или их представителями.
При отсутствии специальной договоренности хранение контейнеров возложено на сторону, отвечающую за отбор образцов.
Цифры указывают на соответствующие пункты в тексте
5. Отбор и подготовка образцов в форме стружки для определения химического состава с помощью химических методов анализа
5.1. Механическая обработка и резка
Все инструменты, станки и контейнеры, используемые для подготовки образцов, должны пройти предварительную очистку для предотвращения какого-либо загрязнения образцов для анализа.
Для отбора образцов по всему поперечному сечению продукта применяют строгание, фрезерование, точение или резание.
Если образцы отбирают не по всему поперечному сечению, а в отдельных местах, обычно применяют сверление или одни из указанных видов обработки металла.
Использование смазочно-охлаждающих веществ разрешается только в исключительных случаях. В этом случае стружка должна быть очищена любым раствором, не оставляющим осадков.
При механической обработке продукта не допускается окисление и перегрев стружки. Неизбежное появление цветов побежалости стружки в результате нагрева при обработке некоторых видов марганцевых и аустенитных сталей должно быть сведено до минимума путем правильного выбора режущих инструментов и скорости резания.
В результате резания должна получаться стружка мелкая и таких размеров, чтобы ее не пришлось дополнительно измельчать в соответствии с требованиями п. 5.2.1 во время подготовки образцов для анализа.'
Размер стружки должен бить таким, чтобы масса каждой стружки состовляла от 2,5 мг до 25 мг.
Для нелегированных и низколегированных сталей стружка должна иметь массу около 10 мг, для высоколегированных сталей — около 2,5 мг.
Если испытывается углеродистая сталь, стружка должна быть по возможности сплошной и компактной (около 100 мг), чтобы не допустить выкрашивания и потери графита. Для определения содержания кислорода стружка, полученная в результате механической обработки металла, не подходит.
5.2. Измельчение н просеивание
5.2.1. Измельчение
Если стружка, полученная в соответствии с н. 5.1, не подходит для испытаний, ее измельчают с помощью предварительно очищенной дробилки.
Если и это измельчение не подходит,
