НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ
И МУФТЫ К НИМ
Технические условия
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 Разработан Центром науки и образования «Нефть и газ» Самарского государственного технического университета, независимой научно-технической компанией «Нефтепромдиагностика» и РосНИТИ
Внесен Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны»
2 Утвержден и введен в действие Постановлением Госстандарта России от 19 января 2004 г. № 20-ст
3 Введен впервые
СОДЕРЖАНИЕ
|
9 Транспортирование и хранение 12 Контроль со стороны потребителя ПРИЛОЖЕНИЕ А Примеры условных обозначений насосно-компрессорных труб и муфт к ним |
ГОСТ Р 52203-2004
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ НАСОСНО-КОМПРЕССОРНЫЕ И МУФТЫ К НИМ
Технические условия
Tubing and coupling.
Specifications
Дата введения 2004-09-01
Настоящий стандарт распространяется на стальные бесшовные и электросварные прямошовные насосно-компрессорные трубы и муфты к ним, применяемые при эксплуатации и ремонте нефтяных и газовых скважин, а также скважин другого назначения.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.061-81 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности к рабочим местам
ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 32-74 Масла турбинные. Технические условия
ГОСТ 162-90 Штангенглубиномеры. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7661-67 Глубиномеры индикаторные. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 8695-75 Трубы. Метод испытания на сплющивание
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 10006-80 (ИСО 6892-84) Трубы металлические. Метод испытания на растяжение
ГОСТ 10007-80 Фторопласт-4. Технические условия
ГОСТ 10197-70 Стойки и штативы для измерительных головок. Технические условия
ГОСТ 10654-81 Калибры для треугольной резьбы насосно-компрессорных труб и муфт к ним. Типы. Основные размеры и допуски
ГОСТ 10692-80 Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 12345-2001 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12347-77 Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 17410-78 Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии
ГОСТ 20799-88 Масла индустриальные. Технические условия
ГОСТ 25576-83 Калибры для соединений с трапецеидальной резьбой насосно-компрессорных труб и муфт к ним. Типы, основные размеры и допуски
ГОСТ 29329-92 Весы для статического взвешивания. Общие технические требования
ГОСТ 30432-96 Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
(Измененная редакция. Изм. № 1)
3.1 Трубы по способу изготовления подразделяют на два типа: бесшовные и электросварные прямошовные.
3.2 В соответствии с заказом трубы должны быть:
- без резьбы - Н;
- гладкие с треугольной резьбой и муфтой - Г;
- с высаженными наружу концами с треугольной резьбой и муфтой - В;
- гладкие и с высаженными наружу концами и муфтами с треугольной резьбой и уплотнительными кольцами из неметаллических материалов - ПГ и ПВ;
- гладкие высокогерметичные с трапецеидальной резьбой и муфтой - Т;
- высокогерметичные безмуфтовые с высаженными наружу концами и трапецеидальной резьбой - Б.
Сортамент труб приведен в таблице 1.
Таблица 1 - Сортамент труб
В миллиметрах
Номинальный наружный диаметр D
Номинальная толщина стенки s
Группа прочности труб и муфт к ним
Дс
Д
Кс
К
Е, Eс
Л, Лс
М, МС
Р, Рс
27
26,7
3,0
В Н
Н
4,0
Н
33
33,4
3,5
в г н
Н
4,5
Н
42
42,2
3,5
в г н
Н
5,0
Н
48
48,3
4,0
в г н
В Н
5,0
Н
6,5
8,0
60
60,3
5,0
Б В Г Н Т
6,5
7,5
Н
8,5
73
73,0
5,5
Б В Г Н Т
7,0
8,0
Н
9,0
10,0
11,5
89
88,90
6,0
н
6,5
Б В Г Н Т
7,5
Н
8,0
Б В Г Н Т
9,5
Н
11,0
12,0
13,5
102
101,6
6,0
Н
6,5
Б В Г Н Т
8,5
Н
10,5
13,0
15,5
114
114,3
7,0
Б В Г Н Т
8,0
Н
10,0
11,0
13,0
14,5
16,0
1 Бесшовные трубы и муфты изготовляют групп прочности Д, К, Е, Л, М и Р; электросварные трубы - ДС, КС, ЕС, ЛС, МС и РС.
2 Обозначения труб:
Н - без резьбы;
Г - гладкие с треугольной резьбой и муфтой;
В - с высаженными наружу концами с треугольной резьбой и муфтой;
Т - гладкие высокогерметичные с трапецеидальной резьбой и муфтой;
Б - высокогерметичные безмуфтовые с высаженными наружу концами и трапецеидальной резьбой.
(Измененная редакция. Изм. № 1)
3.3 Трубы и муфты к ним должны соответствовать размерам и массам, указанным:
- для труб без резьбы - в таблицах 1 - 5;
- для труб гладких с треугольной резьбой и муфт к ним - на рисунке 1 и в таблице 2;
- для труб с высаженными наружу концами с треугольной резьбой и муфт к ним - на рисунке 2 и в таблице 3;
- для труб гладких высокогерметичных с трапецеидальной резьбой и муфт к ним - на рисунке 3 и в таблице 4;
- для труб высокогерметичных безмуфтовых с высаженными наружу концами и трапецеидальной резьбой - на рисунке 4, в таблице 5 и в разделе 4 настоящего стандарта.
Примечание - При определении приведенной в таблицах 2 - 5 массы труб и муфт плотность стали принята равной 7,85 г/см3.

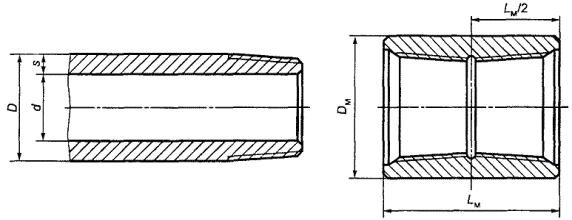

Рисунок 1 - Гладкая труба с треугольной резьбой и муфта к ней
Таблица 2 - Размеры и массы гладких труб с треугольной резьбой и муфт к ним
В миллиметрах
Труба
Муфта
Номинальный наружный диаметр D
Номинальная толщина стенки s
Внутренний диаметр d
Теоретическая масса 1 м q, кг
Наружный диаметр Dм
Длина LM
Масса, кг
33
33,4
3,5
26,4
2,6
42,2
84,0
0,4
42
42,2
3,5
35,2
3,3
52,2
90,0
0,6
48
48,3
4,0
40,3
4,4
55,9
96,0
0,5
60
60,3
5,0
50,3
6,8
73,0
110,0
1,3
73
73,0
5,5
62,0
9,2
88,9
132,0
2,4
7,0
59,0
11,4
89
88,9
6,5
75,9
13,2
108,0
146,0
3,6
102
101,6
6,5
83,6
15,2
120,6
150,0
4,5
114
114,3
7,0
100,3
18,5
132,1
156,0
5,1
Примечание - теоретическую массу 1 м тела трубы q, кг, определяют по формуле
,
