МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ Конструкция и размеры |
ГОСТ 20862-81 |
|
Adjusting fixturing hexahedral supports with theaded end and hole. Design and dimensions |
Взамен ГОСТ 20862-75 |
Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г, № 1983 дата введения установлена
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

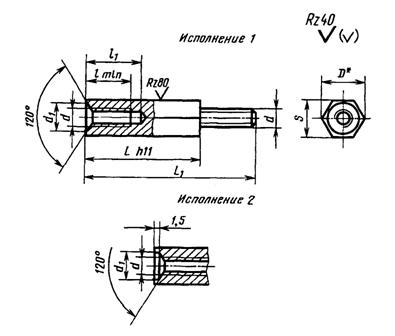

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.
*Размер для справок.
Таблица 1
мм
|
Номинальный диаметру резьбы d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
|
Шаг резьбы Р |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
|
|
Размер под ключ S |
Номинальный |
4,0 |
5,0 |
5,5 |
7,0 |
8,0 |
10,0 |
13,0 |
|
Пред. откл. |
-0,08 |
-0,10 |
-0,12 |
|||||
|
D, не менее |
4,4 |
5,5 |
6,0 |
7,7 |
8,8 |
11,0 |
14,3 |
|
|
d1 |
2,2 |
2,7 |
3,2 |
4,3 |
5,3 |
6,4 |
8,4 |
|
|
l |
4 |
5 |
6 |
7 |
8 |
9 |
12 |
|
|
l1 |
5 |
6 |
9 |
10 |
12 |
13 |
16 |
|
Таблица 2
мм
|
L |
Длина L1 и применяемость при номинальном диаметре резьбы d |
|||||||||||||
|
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
||||||||
|
7 |
11 14 |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 15 |
- |
13 16 |
- |
|
|
|
|
|
|
|
|
|
|
|
9 |
13 16 |
- |
14 17 |
- |
|
|
|
|
|
|
|
|
|
|
|
10 |
14 17 |
- |
15 18 |
- |
|
|
|
|
|
|
|
|
|
|
|
11 |
15 18 |
- |
16 19 |
- |
|
|
|
|
|
|
|
|
|
|
|
12 |
16 19 |
- |
17 20 |
- |
|
|
|
|
|
|
|
|
|
|
|
13 |
17 20 |
- |
18 21 |
- |
|
|
|
|
|
|
|
|
|
|
|
14 |
18 21 |
- |
19 22 |
- |
|
|
|
|
|
|
|
|
|
|
|
15 |
19 22 |
- |
20 23 |
- |
20 24 |
- |
|
|
|
|
|
|
|
|
|
16 |
20 23 |
- |
21 24 |
- |
21 25 |
- |
|
|
|
|
|
|
|
|
|
17 |
21 24 |
- |
22 25 |
- |
22 26 |
- |
|
|
|
|
|
|
|
|
|
18 |
22 25 |
- |
||||||||||||
