МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ Конструкция и размеры |
ГОСТ 20865-81 |
|
Adjusting fixturing hexahedral supports with threaded holes. Design and dimensions |
Взамен ГОСТ 20865-75 |
Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

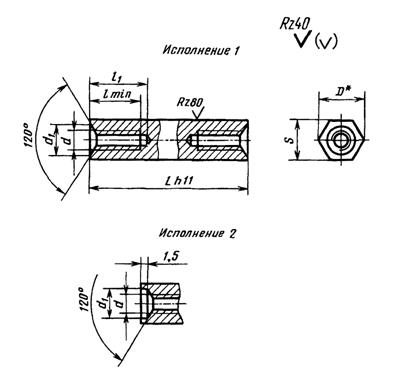

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1, 2.
* Размер для справок.
Таблица 1
мм
|
Номинальный диаметр резьбы, d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
|
|
Шаг резьбы, Р |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
|
|
Размер под ключ, S |
Номинальный |
4,0 |
5,0 |
5,5 |
7,0 |
8,0 |
10,0 |
13,0 |
17,0 |
|
Пред. откл. |
-0,08 |
-0,10 |
-0,12 |
||||||
|
D, не менее |
4,4 |
5,5 |
6,0 |
7,7 |
8,8 |
11,0 |
14,3 |
18,9 |
|
|
d1 |
2,2 |
2,7 |
3,2 |
4,3 |
5,3 |
6,4 |
8,4 |
10,5 |
|
|
l |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
12,0 |
15,0 |
|
|
l1 |
6,0 |
7,0 |
9,0 |
10,0 |
12,0 |
13,0 |
16,0 |
20,0 |
|
Таблица 2
|
L, мм |
Масса 1000 шт., кг, стальных стоек и применяемость при номинальном диаметре резьбы d, мм |
||||||||||||||
|
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
||||||||
|
6 |
0,35 |
|
0,86 |
|
0,93 |
|
1,40 |
|
|
|
|
|
|
|
|
|
7 |
0,43 |
|
1,00 |
|
1,08 |
|
1,65 |
|
|
|
|
|
|
|
|
|
8 |
0,50 |
|
1,10 |
|
1,21 |
|
1,87 |
|
|
|
|
|
|
|
|
|
9 |
0,58 |
|
1,22 |
|
1,26 |
|
2,12 |
|
|
|
|
|
|
|
|
|
10 |
0,75 |
|
1,31 |
|
1,50 |
|
2,34 |
|
|
|
|
|
|
|
|
|
11 |
0,83 |
|
1,45 |
|
1,66 |
|
2,55 |
|
|
|
|
|
|
|
|
|
12 |
0,91 |
|
1,58 |
|
1,81 |
|
2,81 |
|
|
|
|
|
|
|
|
|
13 |
0,98 |
|
1,71 |
|
1,96 |
|
3,04 |
|
|
|
|
|
|
|
|
|
14 |
1,06 |
|
1,84 |
|
2,11 |
|
3,28 |
|
|
|
|
|
|
|
|
|
15 |
1,14 |
|
1,93 |
|
2,26 |
|
3,51 |
|
|
|
|
|
|
|
|
|
16 |
1,31 |
|
2,10 |
|
2,41 |
|
3274 |
|
|
|
|
|
|
|
|
|
17 |
1,41 |
|
2,24 |
|
2,56 |
|
3,98 |
|
|
|
|
|
|
|
|
|
18 |
1,51 |
|
2,38 |
|
2,71 |
|
4,21 |
|
|
|
|
|
|
|
|
|
19 |
1,61 |
|
2,69 |
|
2,86 |
|
4,45 |
|
|
|
|
|
|
|
|
|
20 |
1,71 |
|
2,86 |
|
3,01 |
|
4,68 |
|
|
|
|
|
|
|
|
|
22 |
1,91 |
|
3,20 |
|
3,64 |
|
5,15 |
|
|
|
|
|
|
|
|
|
24 |
2,10 |
|
|||||||||||||
