МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ СО ШЛИЦЕМ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ Конструкция и размеры |
ГОСТ 20864-81 |
|
Adjusting fixturing ring supports with a slit, theaded end and hole. Design and dimensions. |
Взамен ГОСТ 20864-75 |
Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяется на круглые крепежные установочные стойки со шлицем с резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

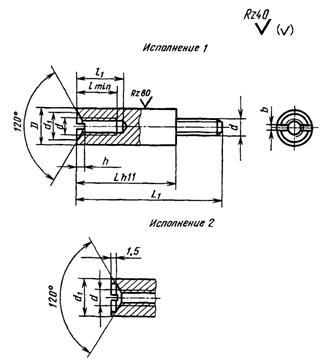

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.
Таблица 1
мм
|
Номинальный диаметр резьбы d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
|
Шаг резьбы, Р |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,0 |
1,25 |
|
|
D |
5 |
6 |
7 |
8 |
9 |
11 |
15 |
|
|
d1 |
2,2 |
2,7 |
3,2 |
4,3 |
5,3 |
6,4 |
8,4 |
|
|
l |
4 |
5 |
6 |
7 |
8 |
9 |
12 |
|
|
l1 |
5 |
6 |
9 |
10 |
12 |
13 |
16 |
|
|
Глубина шлица h |
Номинальный |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
|
Пред. откл. |
+0,30 |
±0,30 |
||||||
|
Ширина шлица b |
Номинальный |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
|
Пред. откл. |
+0,15 |
+0,25 |
||||||
Таблица 2
мм
|
L |
Длина L1 и применяемость при номинальном диаметре резьбы d |
|||||||||||||
|
2 |
2,5 |
3 |
4 |
5 |
б |
8 |
||||||||
|
10 |
14 17 |
- |
15 18 |
- |
|
|
|
|
|
|
|
|
|
|
|
11 |
15 18 |
- |
16 19 |
- |
|
|
|
|
|
|
|
|
|
|
|
12 |
16 19 |
- |
17 20 |
- |
|
|
|
|
|
|
|
|
|
|
|
13 |
17 20 |
- |
18 21 |
- |
|
|
|
|
|
|
|
|
|
|
|
14 |
18 21 |
- |
19 22 |
- |
|
|
|
|||||||
