МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КРУГЛЫЕ ШЛИЦЕВЫЕ КЛАССА ТОЧНОСТИ А |
ГОСТ |
|
Технические условия |
|
|
Slotted round nuts, product grade A. Specifications |
Дата введения 01.01.89
Настоящий стандарт распространяется на круглые шлицевые гайки с номинальным диаметром резьбы от 6 до 200 мм.
Содержание
|
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ ПРИЛОЖЕНИЕ 1 Справочное МАССА СТАЛЬНЫХ ГАЕК ПРИЛОЖЕНИЕ 2 Справочное ДОПУСКАЕМЫЕ ОСЕВЫЕ НАГРУЗКИ ДЛЯ ШЛИЦЕВЫХ ГАЕК ИСПОЛНЕНИЯ 1 ИЗ СТАЛИ МАРКИ 35
|

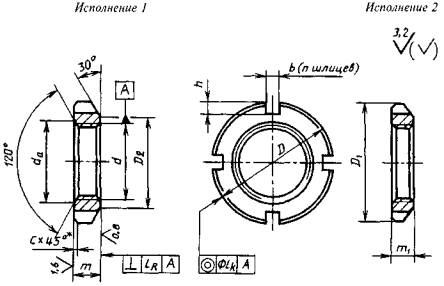

1.1. Размеры гаек должны соответствовать указанным на чертеже и в табл. 1.
* Допускается вместо фаски скругление радиусом R = c и отсутствие фаски для исполнения 2.
мм
|
Номинальный диаметр резьбы d |
Шаг резьбы P |
D |
m |
D1 |
m1 |
D2 |
da |
b |
h |
c, не более |
Число шлицев n |
|
|
не менее |
не более |
|||||||||||
|
6 |
0,50 |
16 |
5 |
16 |
4 |
11,5 |
6 |
6,75 |
4 |
1,5 |
0,6 |
4 |
|
8 |
1,00 |
22 |
6 |
18 |
5 |
13,5 |
8 |
8,75 |
||||
|
10 |
1,25 |
24 |
8 |
20 |
15,5 |
10 |
10,80 |
|||||
|
12 |
26 |
22 |
6 |
17,5 |
12 |
13,00 |
6 |
|||||
|
14 |
1,50 |
28 |
24 |
18,5 |
14 |
15,10 |
2,0 |
|||||
|
16 |
30 |
28 |
22,0 |
16 |
17,30 |
|||||||
|
18 |
32 |
30 |
24,0 |
18 |
19,40 |
1,0 |
||||||
|
20 |
34 |
32 |
26,0 |
20 |
21,60 |
|||||||
|
22 |
38 |
10 |
36 |
7 |
29,0 |
22 |
23,80 |
2,5 |
||||
|
24 |
42 |
38 |
31,0 |
24 |
25,90 |
|||||||
|
27 |
45 |
42 |
35,0 |
27 |
29,20 |
|||||||
|
30 |
48 |
45 |
38,0 |
30 |
32,40 |
|||||||
|
33 |
52 |
48 |
8 |
40,0 |
33 |
35,60 |
8 |
3,0 |
||||
|
36 |
55 |
50 |
42,0 |
36 |
38,90 |
|||||||
|
39 |
60 |
56 |
48,0 |
39 |
42,10 |
|||||||
|
42 |
65 |
60 |
52,0 |
42 |
45,40 |
|||||||
|
45 |
1,5 |
70 |
63 |
55,0 |
45 |
48,60 |
6 |
|||||
|
48 |
75 |
12 |
67 |
58,0 |
48 |
51,80 |
3,5 |
|||||
|
(50) |
78 |
70 |
61,0 |
50 |
52,00 |
|||||||
|
52 |
80 |
52 |
54,00 |
10 |
||||||||
|
56 |
2,0 |
85 |
75 |
65,0 |
56 |
58,00 |
4,0 |
1,6 |
||||
|
(58) |
90 |
80 |
70,0 |
58 |
60,00 |
|||||||
|
60 |
60 |
62,00 |
||||||||||
|
(62) |
95 |
85 |
75,0 |
62 |
64,00 |
|||||||
|
64 |
64 |
66,00 |
||||||||||
|
68 |
100 |
15 |
90 |
80,0 |
68 |
70,00 |
||||||
|
(70) |
70 |
72,00 |
||||||||||
|
72 |
105 |
95 |
10 |
85,0 |
72 |
75,00 |
||||||
|
76 |
110 |
76 |
80,00 |
|||||||||
|
80 |
115 |
100 |
90,0 |
80 |
84,00 |
|||||||
|
85 |
120 |
108 |
98,0 |
85 |
89,00 |
|||||||
|
90 |
125 |
18 |
112 |
102,0 |
90 |
94,00 |
12 |
|||||
|
95 |
130 |
118 |
108,0 |
95 |
99,00 |
|||||||
|
100 |
2 |
135 |
125 |
115,0 |
100 |
104,00 |
||||||
|
105 |
140 |
130 |
120,0 |
105 |
109,00 |
|||||||
|
110 |
2 |
150 |
22 |
138 |
12 |
125,0 |
110 |
114,00 |
14 |
5,5 |
||
|
115 |
155 |
145 |
132,0 |
115 |
120,00 |
|||||||
|
120 |
160 |
150 |
137,0 |
120 |
125,00 |
|||||||
|
125 |
165 |
155 |
142,0 |
125 |
130,00 |
|||||||
|
130 |
170 |
160 |
147,0 |
130< | ||||||||
