МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССА ТОЧНОСТИ А Конструкция и размеры Hexagona socket head cap screws, accuracy class A. Construction and dimensions |
ГОСТ 11738-84 |
Дата введения 01.01.85
1. Настоящий стандарт распространяется на винты с цилиндрической головкой и шестигранным углублением под ключ с диаметром резьбы от 3 до 36 мм.
Стандарт полностью соответствует СТ СЭВ 2662-80.
Стандарт соответствует международному стандарту ИСО 4762-77, за исключением предельных отклонений размера под ключ.

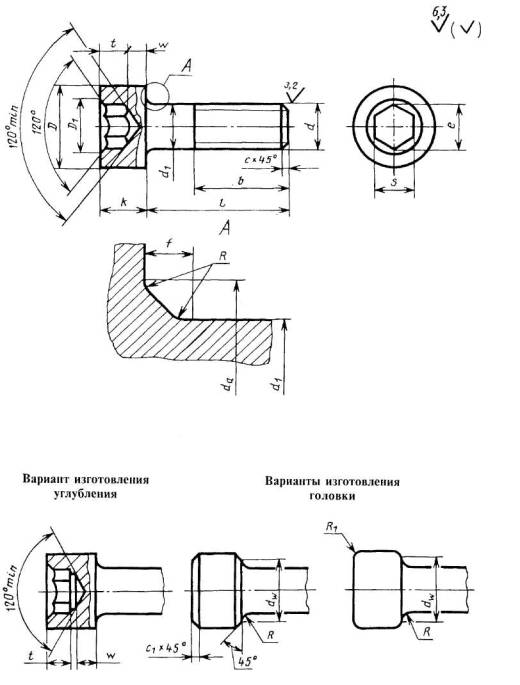

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
(33) |
36 |
|
Диаметр стержня d1 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
|
Диаметр головки D |
5,5 |
7,0 |
8,5 |
10,0 |
13,0 |
16,0 |
18,0 |
21,0 |
24,0 |
27,0 |
30,0 |
33,0 |
36,0 |
40,0 |
45,0 |
50,0 |
54,0 |
|
Диаметр фаски D1(пред. откл. по Js 17) |
3,2 |
3,8 |
4,9 |
6,1 |
7,2 |
9,7 |
12,0 |
14,3 |
16,7 |
16,7 |
20,4 |
20,4 |
22,7 |
22,7 |
26,2 |
28,5 |
32,0 |
|
Высота головки k |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
|
Размер под ключ S (пред. откл. по D11) |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
14,0 |
14,0 |
17,0 |
17,0 |
19,0 |
19,0 |
22,0 |
24,0 |
27,0 |
|
Диаметр описанной окружности е, не менее |
2,87 |
3,44 |
4,59 |
5,73 |
6,87 |
9,17 |
11,45 |
13,74 |
16,02 |
16,02 |
19,44 |
19,44 |
21,73 |
21,73 |
25,15 |
27,43 |
30,85 |
|
Толщина основания головки w, не менее |
1,15 |
1,4 |
1,9 |
2,3 |
3,0 |
4,0 |
4,8 |
5,8 |
6,8 |
7,8 |
8,6 |
9,4 |
10,4 |
11,9 |
12,9 |
13,8 |
15,3 |
|
Глубина шестигранного углубления t, не менее |
1,3 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
10,0 |
11,0 |
12,0 |
13,5 |
15,5 |
17,5 |
19,0 |
|
Длина перехода от стержня к головке f, не более |
0,51 |
0,60 |
0,60 |
0,68 |
1,02 |
1,02 |
1,87 |
1,87 |
1,87' |
1,87 |
2,04 |
2,04 |
2,04 |
2,89 |
2,89 |
2,89 |
2,89 |
|
Радиус под головкой R, не менее |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
1,0 |
1,0 |
1,0 |
1,0 |
|
Внутренний диаметр опорной поверхности da, не более |
3,6 |
4,7 |
5,7 |
6,8 |
9,2 |
11,2 |
14,2 |
16,2 |
18,2 |
20,2 |
22,4 |
24,4 |
26,4 |
30,4 |
33,4 |
36,4 |
39,4 |
|
Наружный диаметр опорной поверхности dw, не менее |
5,07 |
6,53 |
8,03 |
9,38 |
12,33 |
15,33 |
17,23 |
20,17 |
23,17 |
26,02 |
28,87 |
31,85 |
34,81 |
38,72 |
43,61 |
48,62 |
52,54 |
|
Фаска с |
0,5 |
0,5 |
1,0 |
1,0 |
1,6 |
1,6 |
1,6 |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
3,0 |
|
Фаска с1 или радиус R1 не более |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
1,4 |
1,6 |
1,8 |
2,0 |
2,2 |
2,4 |
2,7 |
3,0 |
3,3 |
3,6 |
|
Длина резьбы b |
18 |
20 |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
78 |
84 |
Продолжение
мм
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
(33) |
36 |
|
|
Длина стержня l |
5 |
|
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
|
6 |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
8 |
|
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
10 |
|
|
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
12 |
|
|
|
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
|
|
14 |
|
|
|
|
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
16 |
|
|
|
|
|
|||||||||||||
