МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ С НАКАТАННОЙ НИЗКОЙ Конструкция и размеры Low knurled-head and
step-point screws. |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 8 декабря 1975 г. № 3800 дата введения установлена
01.01.77
Ограничение срока действия снято Постановлением Госстандарта СССР от 27.06.91 № 1173
Издание с Изменениями № 1, 2, утвержденными в декабре 1981 г., августе 1992 г. (ИУС 3-82, 11-92).
1. Настоящий стандарт распространяется на цельные и составные винты с металлической или пластмассовой накатанной низкой головкой и ступенчатым концом классов точности А и В с диаметром резьбы от 3 до 12 мм.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2).
2. (Исключен, Изм. № 1).

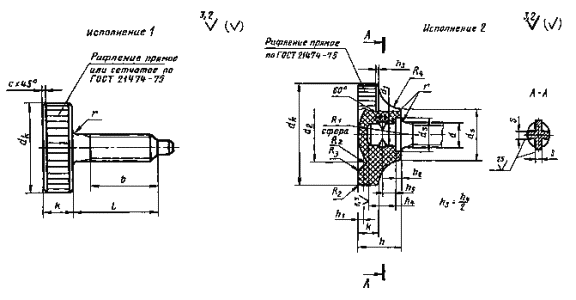

3. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Таблица 1
мм
|
Номинальный диаметр резьбы d |
3,0 |
(3,5) |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
|
|
Шаг резьбы |
крупный |
0,50 |
0,60 |
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
1,75 |
|
мелкий |
0,35 |
0,50 |
0,75 |
1,00 |
1,25 |
||||
|
Диаметр головки dк |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
40 |
|
|
Высота головки h |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
|
|
k |
2,5 |
3,0 |
3,5 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
|
|
h |
0,35 |
0,45 |
0,60 |
0,75 |
0,90 |
1,20 |
1,50 |
1,75 |
|
|
h2 |
1,0 |
1,1 |
1,2 |
1,4 |
1,6 |
2,0 |
2,4 |
2,8 |
|
|
h |
0,4 |
0,5 |
0,7 |
0,8 |
0,9 |
1,0 |
|||
|
h 4 |
2,5 |
3,0 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
10,0 |
|
|
Диаметр подголовка ds |
6 |
7 |
8 |
10 |
12 |
16 |
20 |
24 |
|
|
d2 |
7 |
8 |
9 |
11 |
13 |
18 |
22 |
24 |
|
|
d3 |
5 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
|
|
S ≈ |
1,2 |
1,5 |
1,8 |
2,2 |
2,6 |
3,4 |
4,2 |
5,0 |
|
|
Радиус сферы R1 |
8,4 |
9,0 |
10,2 |
12,3 |
18,0 |
20,4 |
21,0 |
||
|
R2 |
0,35 |
0,60 |
0,75 |
0,9 |
1,20 |
1,50 |
1,75 |
||
|
r3 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
||
|
Радиус под головкой r |
0,5 |
1,0 |
2,0 |
||||||
|
R4 |
2 |
3 |
4 |
5 |
6 |
||||
|
с, не более |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
||||
|
Длина резьбы b |
9 |
10 |
12 |
15 |
18 |
22 |
28 |
34 |
|
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Таблица 2
мм
|
Длина винта l |
Номинальный диаметр резьбы d |
|||||||
|
3,0 |
(3,5) |
4,0 |
5,0 |
|||||
