ГОСТ 10494-80* Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см.кв.). Технические условия

ГОСТ 10494-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШПИЛЬКИ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ С ЛИНЗОВЫМ
УПЛОТНЕНИЕМ НА РуСВЫШЕ
10 ДО 100 МПа (СВЫШЕ 100 ДО 1000 кгс/см2)

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШПИЛЬКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ЛИНЗОВЫМ УПЛОТНЕНИЕМ НА РуСВЫШЕ 10
ДО 100 МПа (СВЫШЕ 100 ДО 1000 кгс/см2)

Технические условия

Studs for flanged connections with lens-shaped seals for
pn-10-100 MPa (100-1000 kgf/cm2).
Technical requirements

ГОСТ
10494-80

Дата введения 01.01.82

Настоящий стандарт распространяется на шпильки для фланцевых соединений с линзовым уплотнением арматуры, соединительных частей и трубопроводов, используемых в химической и нефтехимической промышленностях на Русвыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2) с температурой от минус 50 до плюс 510 °С.

Требования разд. 2, 3, 4; пп. 1.1, 1.2, 5.1, 5.2, 5.4, 5.6 являются обязательными, другие требования настоящего стандарта - рекомендуемыми.

(Измененная редакция, Изм. № 2).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Шпильки должны изготовлять двух типов:

А - с одинаковыми номинальными диаметрами резьбы и гладкой части;

Б - с номинальными диаметрами резьбы, больше номинального диаметра гладкой части.

Для использования при температуре свыше 200 °С должны изготовлять шпильки только типа Б.

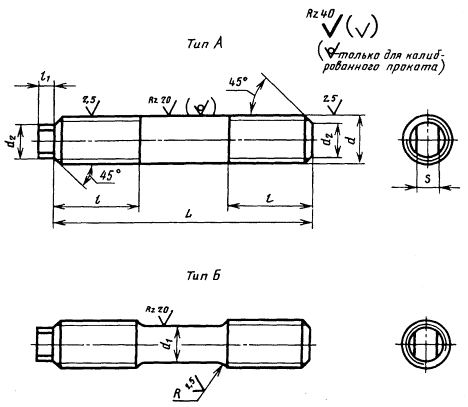

1.2. Конструкция и размеры шпилек должны соответствовать указанным на чертеже и в табл. 1.


Таблица 1

мм

Диаметр гладкой части d1 (пред. откл. по h12)

Диаметр хвостовика d2

Длина резьбового конца l

Длина хвостовика L1

Размер «под ключ» S

Радиус проточки R

Предел длины шпилек L

номин.

пред. откл.

номин.

пред. откл.

12

9,5

8

30

±1,5

8

7

-0,20

4,0

60-130

14

11,0

10

8

70-150

16

13,0

12

10

80-180

20

16,0

15

36

12

-0,24

110-190

22

18,0

17

40

14

120-210

24

19,0

45

6,0

130-220

27

22,0

20

17

160-250

30

24,0

22

55

19

-0,28

190-290

33

27,0

25

22

210-310

36

29,0

27

60

±2,0

10

24

8,0

230-360

39

32,0

30

65

12

27

260-380

42

35,0

32

70

14

30

280-440

45

38,0

35

75

32

-0,34

10

300-460

48

40,0

37

80

15

320-510

52

44,0

41

85

18

36

12

360-530

56

47,0

44

95

400-560

Примечание. Размеры радиусов R не распространяются на шпильки, резьба которых выполнена методом накатки.

Примеры условных обозначений шпильки типа А, с диаметром резьбы d = 20 мм, длиной шпильки L = 50 мм из стали марки 40ХФА, без покрытия:

Шпилька А М20 × 50.40ХФА ГОСТ 10494-80

То же, типа Б:

Шпилька Б М20 × 50.40ХФА ГОСТ 10494-80

То же, типа А, с покрытием 02 толщиной 9 мкм:

Шпилька А М20 × 50.40ХФА.029 ГОСТ 10494-80

То же, типа Б:

Шпилька Б М20 × 50.40ХФА.029 ГОСТ 10494-80

1.3. Масса шпилек типа А должна соответствовать указанной в табл. 2, типа Б - в табл. 3.

Таблица 2

Номинальный диаметр резьбы d, мм

12

14

16

20

22

24

27

30

33

36

39

42

45

48

52

56

Масса, кг

60

0,045

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

65

0,049

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

70

0,054

0,073

-

-

-

-

-

-

-

-

-

-

-

-

-

-

75

0,058

0,079

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

0,063

0,085

0,113

-
