ГОСТ 11075-93
(ИСО 4028-77)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ УСТАНОВОЧНЫЕ С
ЦИЛИНДРИЧЕСКИМ КОНЦОМ И Технические условия |
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994г. № 160 межгосударственный стандарт ГОСТ 11075-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4. ВЗАМЕН ГОСТ 11075-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ Технические условия Hexagonal socket dog-point
set screws. Product grades A and В. |
ГОСТ (ИСО 4028-77) |
Дата введения 1995-01-01
Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и шестигранным углублением под ключ, классов точности А и В с номинальным диаметром d от 1,6 до 24 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

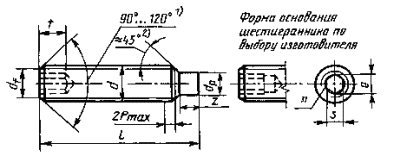

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол фаски 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.
3) Допускается небольшое скругление или зенковка.
Таблица 1
|
Номинальный диаметр резьбы d |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|||||
|
Шаг резьбы Р |
0,35 |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1,0 |
1,25 |
1,50 |
1,75 |
2,0 |
2,5 |
3,0 |
|||||
|
dр |
мин. |
0,55 |
0,75 |
1,25 |
1,75 |
2,25 |
3,2 |
3,7 |
5,2 |
6,64 |
8,14 |
11,57 |
14,57 |
17,57 |
||||
|
макс. |
0,8 |
1,0 |
1,5 |
2 |
2,5 |
3,5 |
4 |
5,5 |
7,0 |
8,5 |
12,0 |
15,0 |
18,0 |
|||||
|
df |
|
Внутренний диаметр резьбы |
||||||||||||||||
|
е |
мин.1) |
0,803 |
1,003 |
1,427 |
1,73 |
2,30 |
2,87 |
3,44 |
4,58 |
5,72 |
6,86 |
9,15 |
11,43 |
13,72 |
||||
|
S |
номин. |
0,7 |
0,9 |
1,3 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
||||
|
мин. |
0,711 |
0,889 |
1,270 |
1,520 |
2,020 |
2,520 |
3,020 |
4,020 |
5,020 |
6,020 |
8,025 |
10,025 |
12,032 |
|||||
|
макс. |
0,724 |
0,902 |
1,295 |
1,545 |
2,045 |
2,560 |
3,080 |
4,095 |
5,095 |
6,095 |
8,115 |
10,115 |
12,142 |
|||||
|
tмин |
2) |
0,7 |
0,8 |
1,2 |
1,2 |
1,5 |
2,0 |
2,0 |
3,0 |
4,0 |
4,8 |
6,4 |
8,0 |
10,0 |
||||
|
3) |
1,5 |
1,7 |
2,0 |
2,0 |
2,5 |
3,0 |
3,5 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
15,0 |
|||||
|
z |
укоро- цилиндри- |
мин. |
0,4 |
0,5 |
0,63 |
0,75 |
1,0 |
1,25 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
|||
|
макс. |
0,65 |
0,75 |
0,88 |
1,0 |
1,25 |
1,5 |
1,75 |
2,25 |
2,75 |
3,25 |
4,3 |
5,3 |
6,3 |
|||||
|
мин. |
0,8 |
1,0 |
1,25 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
|||||
|
макс. |
1,05 |
1,25 |
1,5 |
1,75 |
2,25 |
2,75 |
3,25 |
4,3 |
5,3 |
6,3 |
8,36 |
10,36 |
12,43 |
|||||
|
l |
Класс точности |
|
||||||||||||||||
|
А |
В |
|||||||||||||||||
|
но- |
мин. |
макс. |
мин. |
макс.
|
||||||||||||||
|
2 |
1,8 |
2,2 |
1,5 |
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,3 |
2,7 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
2,8 |
3,2 |
2,5 |
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,7 |
4,3 |
3,4 |
4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,7 |
5,3 |
4,4 |
5,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,7 |
6,3 |
5,4 |
6,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,7 |
8,3 |
7,3 |
8,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
9,7 |
10,3 |
9,2 |
10,7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,6 |
12,4 |
11,1 |
12,9 |
|
|
|
|
|
Стандартные |
|
|
|
|
|
|||
|
16 |
15,6 |
16,3 |
15,1 |
16,9 |
|
|
|
|
|
|
|
|
|
|
||||
|
20 |
19,5 |
20,4 |
18,9 |
21,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
24,5 |
25,4 |
23,9 |
26,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
29,5 |
30,4 |
28,9 |
31,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35 |
34,5 |
35,5 |
33,7 |
36,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
39,5 |
40,5 |
38,7 |
41,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
45 |
44,5 |
45,5 |
43,7 |
46,2 |
|
|
|
|
|
|
|
|||||||
