ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ СВАРНЫЕ
МЕТОДЫ ИСПЫТАНИЙ НА
СОПРОТИВЛЯЕМОСТЬ
ОБРАЗОВАНИЮ ГОРЯЧИХ ТРЕЩИН
ПРИ СВАРКЕ ПЛАВЛЕНИЕМ
ГОСТ 26389-84
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
МОСКВА
РАЗРАБОТАН Министерством высшего и среднего специального образования СССР
ИСПОЛНИТЕЛИ
Г.А. Николаев, Ю.Н. Сахаров, Б.Ф. Якушин, А.И. Деев
ВНЕСЕН Министерством высшего и среднего специального образования СССР
Член Коллегии Д.И. Рыжонков
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 декабря 1984 г. № 4833
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ СВАРНЫЕ Методы испытаний на
сопротивляемость Welded
joints. Test methods on resistance |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам 20 декабря 1984 г. № 4833 срок действия установлен
с 01.01.86
до 01.01.91
Несоблюдение стандарта преследуется по закону
Настоящий стандарт устанавливает методы испытаний на сопротивляемость образованию горячих трещин металла шва и зоны сплавления сварных соединений конструкционных сплавов толщиной 1,5 мм и более при всех способах сварки плавлением и имитации сварочного термического цикла.
Сущность методов состоит в высокотемпературной деформации металла в процессе сварки до образования трещин под действием внешних сил, создаваемых испытательной машиной (машинные методы), или под действием внутренних сил от усадки шва и формы-изменения свариваемых элементов (технологические методы).
Методы испытаний, предусмотренные в настоящем стандарте, применяют при проведении исследовательских испытаний по оценке свариваемости металла.
Термины, применяемые в стандарте, их обозначения, а также их пояснения приведены в справочном приложении качества сварных соединений.
Машинные методы предусматривают:
испытание свариваемых образцов на растяжение;
испытание свариваемых образцов на изгиб;
испытание образцов с имитацией сварочного цикла на растяжение.
Испытания свариваемых образцов применяют для оценки сопротивляемости трещинам кристаллизующегося металла шва, а образцов с имитацией сварочного цикла - для металла зоны оплавления сварных соединений.
1.2. Технологические методы предусматривают изготовление из испытуемого металла типовых сварных узлов, конструкция и технология сварки которых обуславливает повышенные значения темпа высокотемпературных деформаций, приводящих к образованию трещин. Сравнительно-количественную оценку сопротивляемости металла шва и зоны сплавления образованию трещин производят условными показателями, приведенными в табл. 1.
Таблица 1
Наименование показателя
Обозначение
Назначение показателя
Машинные
Критическая скорость растяжения, м/с
А
Сравнительная оценка при постоянстве термического цикла сварки
Критический темп растяжения, м/°С (% / °С)
В
Сравнительная оценка при изменении сварочного или имитированного термического цикла
Технологические
Критическая скорость сварки, м/с
С
Сравнительная оценка при изменении режима сварки
Коэффициент ширины образца, %
Kд
Сравнительная оценка на образцах различной ширины
Коэффициент периодичности трещин, м
Kn
Сравнительная оценка на образцах с поперечными трещинами
Коэффициент площади трещин, %
Kf
Сравнительная оценка на образцах с изломом шва
Коэффициент длины трещин, %
Kl
Сравнительная оценка на образцах с продольными трещинами
2.1. Для машинных испытаний форма, размеры свариваемых образцов приведены на черт. 1 - 7, а образца с имитацией сварочного цикла - на черт. 8.
Форму образца и схему деформирования выбирают по табл. 2 в зависимости от толщины s основного металла, способа сварки, объекта испытания и ориентации трещин, которые необходимо воспроизвести при испытаниях.
2.1.1. При испытании металла шва, полученного расплавлением кромок образцов, выбирают образцы типа 1 и 2, сварка которых проводится без присадки или с присадкой, соответствующей основному металлу по химическому составу.
2.1.2. Для испытания металла шва, полученного при смешивании основного, присадочного или электродного металла, применяют образцы типа 1 - 7, при сварке которых используют соответствующие основному металлу сварочные материалы (электроды, присадки, флюсы, газы и др.).
2.1.3. При определении сопротивляемости образованию трещин для электродных или присадочных сварочных материалов безотносительно к основному металлу при однопроходной сварке, применяют образцы типа 4, 5, 7, если они имеют на свариваемых кромках наплавку не менее трех слоев материалами, которые подлежат испытаниям.
При одинаковой марке основного и электродного (присадочного) металла наплавку на кромку допускается не производить.
Для испытания при сварке разнородных сплавов применяют составные образцы типа 1, 3, 4, 5, а также составные технологические планки, левые и правые части которых изготовлены из свариваемых сплавов испытуемых составов.
2.1.5. Образцы типа 1, 2, 8 вырезают в соответствии с черт. 1, 2, 8 из сортового, листового и трубного прокатов таким образом, чтобы деформация при испытаниях проводилась поперек направления проката. Кроме этого, образцы типа 8 вырезают из сварных заготовок, причем ось сварного шва должна совпадать с центром шейки образца.
Образцы типа 2 - 7 вырезают с учетом направления проката или из поковок и отливок с учетом способа изготовления при испытаниях.
Сопоставимыми могут быть результаты, полученные на образцах одинаковой толщины.
2.1.6. При изготовлении образцов типа 4, 5, 7 с наплавленными кромками проводят механическую, а при необходимости и термическую обработку наплавленных образцов, с указанием в протоколе вида обработки.
2.1.7. Каждая часть составного образца типа 1, 3, 4, 5, 7, а также каждая половина целых образцов типа 1, 2, 6, 8 должны иметь маркировку в части образца, не подвергнутой нагреву при испытаниях.

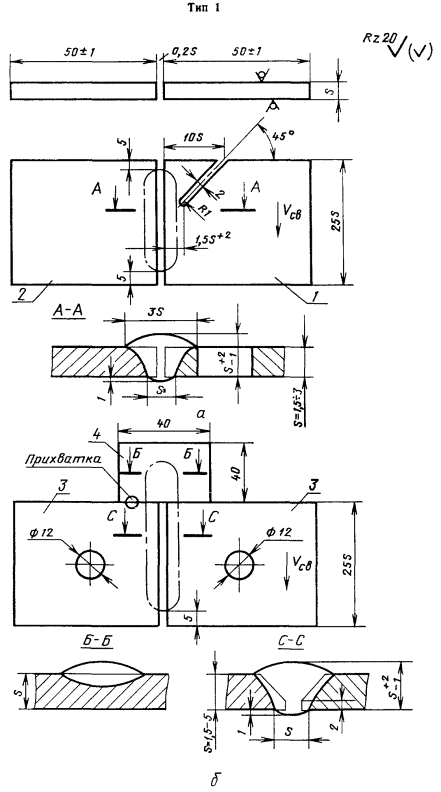

1 - пластина с прорезью; 2 - пластина; 3 - пластина с отверстием; 4 - технологическая планка
Черт. 1

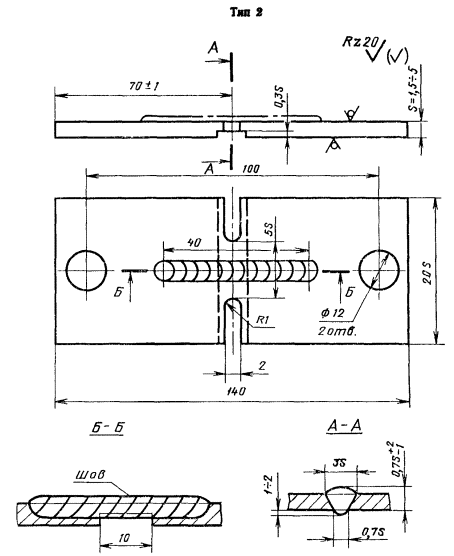

Черт. 2

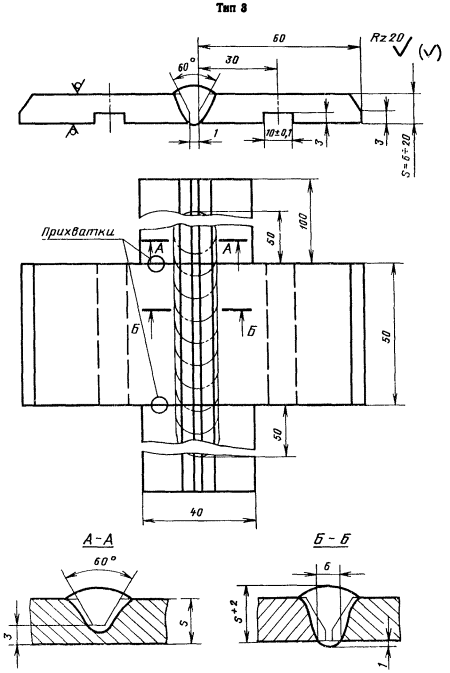

Черт. 3

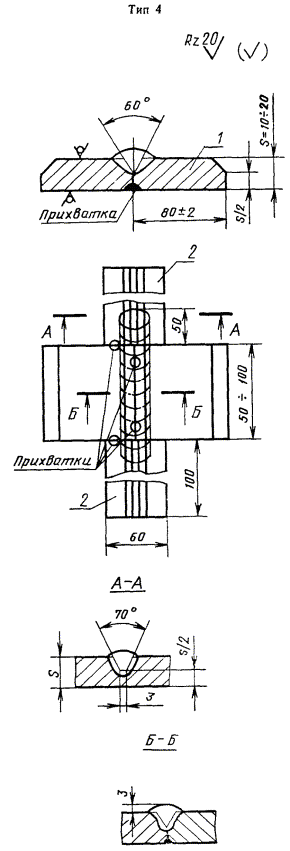

1 - пластина; 2 - технологическая планка
Черт. 4

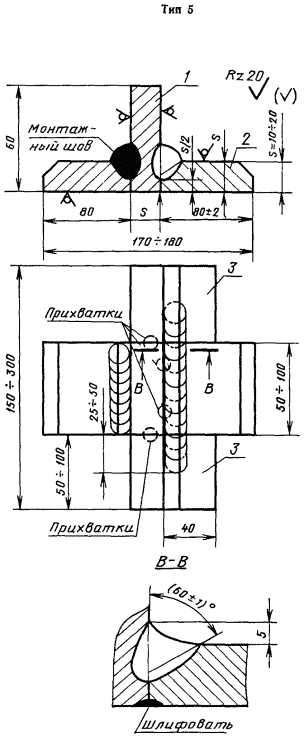

1 - уголок (сварной); 2 - пластина; 3 - технологическая планка
Черт. 5

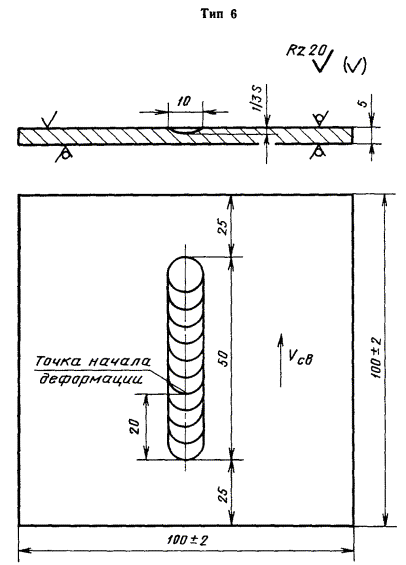

Черт. 6

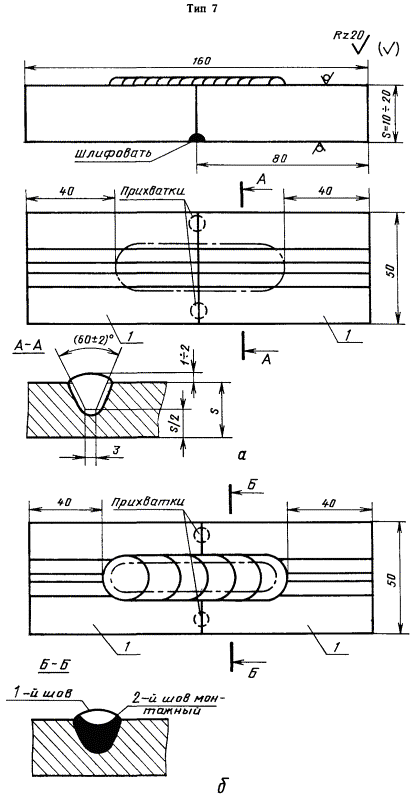

1 - пластина
Черт. 7

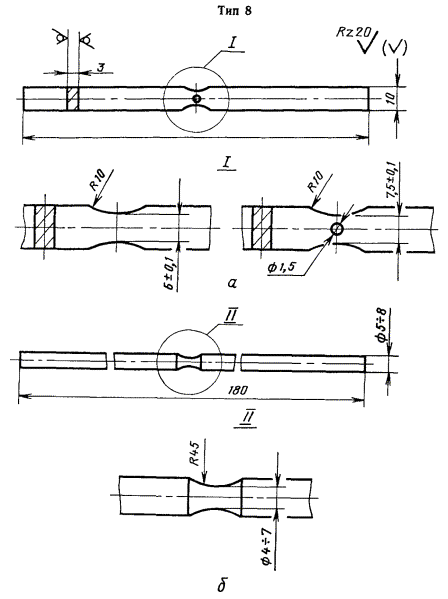

Черт. 8
Таблица 2
Способ сварки*
Объект испытания
Ориентация трещин
Тип образца и схема нагружения
1,5 - 5
ИН, ИНп, ИП, ЭЛС, ЛС
Металл однослойного шва
Продольная
1 - растяжение поперек шва
1,5 - 5
ИН, ИНп, ИП, УП, ЛС, ЭЛС
Металл однослойного шва и зоны сплавления
Поперечная
2 - растяжение вдоль шва
6 - 20
А, ИНп, УП, РЭ
Металл корневого шва
Продольная
3 - растяжение поперек шва
10 - 20
А, ИП, УП, ИНп, РЭ
Металл однослойного шва с конструктивным непроваром
Продольная
4, 5 - изгиб вдоль оси шва
5
ИН, ЛС, ЭЛС
Металл однослойного шва при переплаве
Продольная
6 - изгиб вдоль оси шва на оправке
10 - 20
А, УП, ИП
Металл однослойного шва
Поперечная
7а - изгиб поперек оси шва
15 - 30
А, УП, ИП, РЭ
Металл многослойного шва
Поперечная
7б - изгиб поперек оси шва
3 и более
Имитация термического цикла ЭШС и других способов сварки
Металл зоны сплавления или многослойного шва
Трещины любой ориентации
8 - растяжение
* Обозначения:
А - автоматическая сварка под флюсом, ИН - сварка неплавящимися электродами в инертных газах, ИНп - сварка неплавящимся электродом с присадкой, ИП - сварка плавящимся электродом в инертных газах, УП - сварка плавящимся электродом в углекислом газе, РЭ - ручная дуговая сварка, ЭЛС - электронно-лучевая сварка, ЛС - лазерная сварка, ЭШС - электрошлаковая сварка.
2.1.9. Допускается двукратное использование образцов типа 1, 3 - 7, если после испытания и механического разделения они соответствуют требованиям черт. 1, 3 - 7, при этом шов формируется между кромками, не подвергавшимися сварке.
2.2. При технологических испытаниях применяют образцы типа:
9 - с круговым швом (черт. 9);
10 - с различной шириной (черт. 10);
11 - с тавровым швом (черт. 11);
