МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПОВЕРХНОСТИ ОПОРНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ |
ГОСТ Взамен |
|
Размеры |
|
|
Bearing surface under fasteners. Dimensions |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 28 апреля 1967 г. Дата введения установлена
01.01.69
Ограничение срока действия снято Постановлением Госстандарта СССР от 14 апреля 1983 г. № 1790
Издание 2006 г. с Изменением № 4, утвержденным в апреле 1983 г. (ИУС 7-83).
1. Настоящий стандарт распространяется на опорные поверхности под крепежные детали с диаметром стержня от 1 до 48 мм, изготовляемые по государственным стандартам.
Стандарт полностью соответствует СТ СЭВ 213-82.

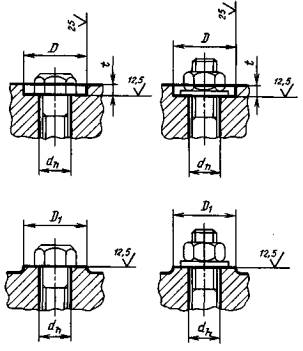

2. Размеры опорных поверхностей под шестигранные головки болтов и винтов, под шестигранные гайки с нормальным размером под ключ и под шайбы должны соответствовать указанным на черт. 1 и в табл. 1.
мм
|
Диаметр резьбы крепежной детали |
D (пред. откл. по Н15) |
D1 |
|
1,6 |
5 |
8 |
|
2 |
6 |
8 |
|
2,5 |
7,5 |
10 |
|
3 |
8 |
10 |
|
4 |
10 |
14 |
|
5 |
11 |
16 |
|
6 |
13,5 |
18 |
|
8 |
18 |
24 |
|
10 |
22 |
28 |
|
12 |
26 |
30 |
|
14 |
30 |
34 |
|
16 |
33 |
38 |
|
18 |
36 |
42 |
|
20 |
40 |
45 |
|
22 |
43 |
48 |
|
24 |
48 |
52 |
|
27 |
52 |
60 |
|
30 |
61 |
65 |
|
33 |
67 |
75 |
|
36 |
71 |
80 |
|
39 |
75 |
85 |
|
42 |
80 |
90 |
|
45 |
90 |
95 |
|
48 |
95 |
100 |
1, 2. (Измененная редакция, Изм. № 4).

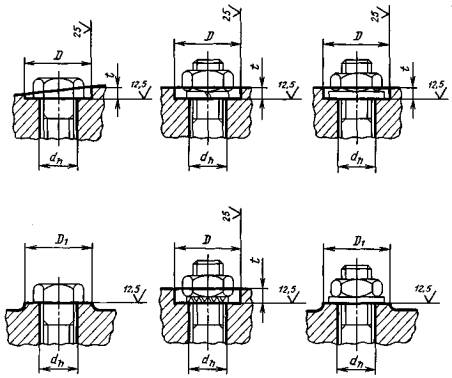

2а. Размеры опорных поверхностей под шестигранные головки болтов и винтов и шестигранные гайки с уменьшенным размером под ключ и под уменьшенные шайбы должны соответствовать указанным на черт. 2 и в табл. 2.
мм
|
Диаметр резьбы крепежной детали |
D (пред. откл. по Н15) |
D1 |
|
1,6 |
5 |
8 |
|
2 |
6 |
8 |
|
2,5 |
7 |
10 |
|
3 |
8 |
10 |
|
4 |
10 |
14 |
|
5 |
12 |
16 |
|
6 |
13,5 |
18 |
|
8 |
18 |
20 |
|
10 |
20 |
24 |
|
12 |
24 |
28 |
|
14 |
26 |
30 |
|
16 |
30 |
34 |
|
18 |
32 |
38 |
|
20 |
36 |
42 |
|
22 |
40 |
45 |
|
24 |
42 |
48 |
|
27 |
48 |
52 |
|
30 |
55 |
60 |
|
33 |
60 |
65 |
|
36 |
65 |
70 |
|
39 |
71 |
75 |
|
42 |
75 |
80 |
|
45 |
85 |
90 |
|
48 |
90 |
100 |

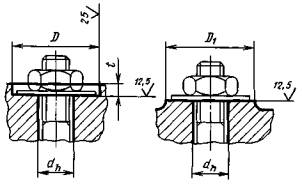

2б. Размеры опорных поверхностей под увеличенные шайбы должны соответствовать указанным на черт. 3 и в табл. 3.
мм
|
Диаметр резьбы крепежной детали |
D (пред. откл. по Н15) |
D1 |
|
1,6 |
6 |
8 |
|
2 |
7 |
10 |
|
2,5 |
10 |
12 |
|
3 |
12 |
14 |
|
4 |
14 |
16 |
|
5 |
18< |
