ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
КРОНШТЕЙНЫ
КОНСТРУКЦИЯ
ГОСТ 24198-80
государственный комитет ссср по стандартам
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРОНШТЕЙНЫ Конструкция Brackets. Design |
ГОСТ
24198-80
Дата введения 01.07.81
(Измененная редакция, Изм. № 2).
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кронштейны, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).
2. Кронштейны должны быть изготовлены двух типов:
1 - для крепления стеклянных трубопроводов;
2 - для крепления стеклянных трубопроводов в теплицах и холодильниках.
Кронштейны типа 1 должны изготовляться 4-х исполнений;
кронштейны типа 2 - 2-х исполнений:
1 - кронштейн ОВН - для крепления стеклянных трубопроводов кровельного обогрева в теплицах;
2 - кронштейны ТХН - для крепления потолочных и пристенных батарей из стеклянных труб холодильников.
(Новая редакция, Изм. № 2).

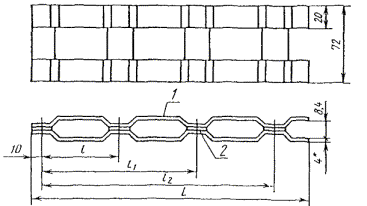

3. Конструкция и основные размеры кронштейнов типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
(Измененная редакция, Изм. № 2).
Тип 1
Исполнение 1
Исполнение 2
Исполнение 3
Исполнение 4
1 - скоба; 2 - распорка
Черт. 1
* Размер для справок.
(Измененная редакция, Изм. № 2).
Таблица 1
Размеры в мм
l
l1
l2
Число скоб
Число распорок
Масса, кг, не более
для исполнения
для исполнения
1, 2
3, 4
1
2
3
4
1
2
3
4
1
2
3
4
180
150
-
-
-
1
2
2
4
1
2
-
2
0,29
0,54
0,27
0,60
350
300
-
-
-
-
0,51
0,98
0,49
1,10
450
430
-
-
2
3
-
0,60
1,25
0,60
1,25
600
450
-
-
-
-
3
-
1,63
0,80
1,70
750
600
750
-
-
-
-
-
2,03
-
2,10
900
-
-
4
-
4
-
2,40
-
2,60
1050
900
-
-
-
-
-
2,78
-
2,90
(Измененная редакция, Изм. № 2).
Пример условного обозначения кронштейна длиной L = 450 мм, тип 1 исполнения 1, из стали марки Ст3кп:
Кронштейн 1-1-450 ГОСТ 24198-80
то же, из стали марки Ст3сп:
Кронштейн 1-1-450-С ГОСТ 24198-80
То же, исполнения 2, из стали марки Ст3кп:
Кронштейн 1-2-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Кронштейн 1-2-450-С ГОСТ 24198-80
То же, исполнения 3, из стали марки Ст3кп:
Кронштейн 1-3-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Кронштейн 1-3-450-С ГОСТ 24198-80
То же, исполнения 4, из стали марки Ст3кп:
Кронштейн 1-4-450 ГОСТ 24198-80
То же, из стали марки Ст3п:
Кронштейн 1-4-450-С ГОСТ 24198-80
(Измененная редакция, Изм. № 2).

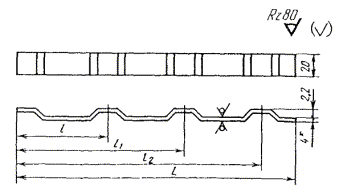

4. Конструкция и основные размеры скоб должны соответствовать указанным на черт. 2 и в табл. 2.

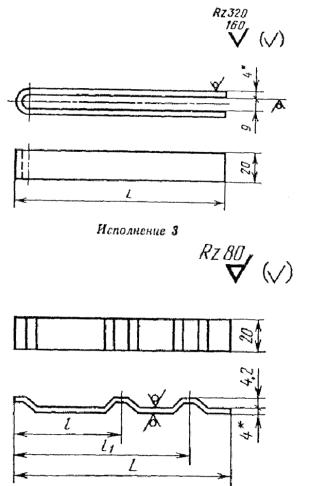

Исполнение 1, 2
Исполнение 4
Черт. 2
Таблица 2
Размеры в мм
l
l1
l2
Масса, кг, не более
для исполнения
1, 2
3
