ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ХОМУТЫ ОХВАТЫВАЮЩИЕ
Конструкция
ГОСТ 24194-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
(Измененная редакция, Изм. № 2).
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ХОМУТЫ ОХВАТЫВАЮЩИЕ Конструкция Embraced ferrules. |
ГОСТ
24194-80
(Измененная редакция, Изм. № 2).
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на охватывающие хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).
1а. Охватывающие хомуты должны изготовляться 2-х исполнений:
1 - из фенопласта;
2 - из стеклопластика или фенопласта.
(Введен дополнительно, Изм. № 2).
2. Конструкция и основные размеры охватывающих хомутов должны соответствовать указанным на чертеже и в таблице.

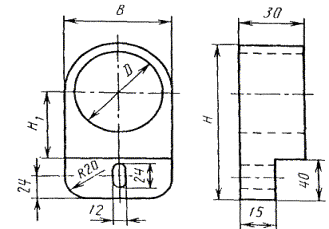

Исполнение 1
Для труб Dn = 45 и 67 мм

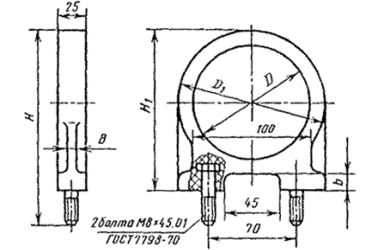

Для труб Dn = 93 и 122 мм
Исполнение 2
Для труб DH = 45 и 67 мм
(Введено дополнительно, Изм. № 2).
Размеры в мм
Условный проход DУ
Наружный диаметр трубы DH
D
D1
H
H1
В
b
Масса, кг, не более
1
40
45
47
58
105
75
-
7
0,10
50
67
69
82
130
100
-
8
0,12
80
93
95
108
157
127
-
9
0,20
100
122
124
138
188
158
-
10
0,27
2
40
45
47
-
108
39
58
-
0,12
50
67
69
-
131
50
82
-
0,20
(Измененная редакция, Изм. № 2).
Пример условного обозначения охватывающего хомута Исполнение 1 для трубы наружным диаметром DH = 45 мм:
Хомут 1-45 ГОСТ 24194-80
(Измененная редакция, Изм. № 2).
3. Материал хомутов - фенопласт марки У2-301-07 по ГОСТ 5689-79, прессматериал ГСП-400 по нормативно-технической документации.
(Измененная редакция, Изм. № 2).
4. Технические требования - по ГОСТ 24201-80.
5. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
Код ОКП и контрольное число
1 - 45
48 3474 0501 00
1 - 67
48 3474 0502 09
1 - 93
48 3474 0503 09
1 - 122
48 3474 0504 08
2 - 45
48 3473 0507 05
2 - 67
48 3474 0509 03
(Измененная редакция, Изм. № 1, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15925-74.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 156
