ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ПРОКЛАДКИ ПОД ХОМУТЫ
Конструкция
ГОСТ 24192-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОКЛАДКИ ПОД ХОМУТЫ Конструкция Packings for ferrules. |
ГОСТ
24192-80
(Измененная редакция, Изм № 2).
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на прокладки под хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм № 2).

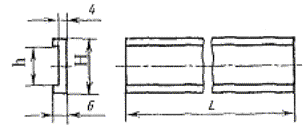

2. Конструкция и основные размеры прокладок под хомуты должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм № 2).
Размеры в мм
Условный проход Dу
Наружный диаметр трубы DH
H
h
Длина развертки L
Масса, кг, не более
С буртами
15
-
27
20
65
0,010
25
-
100
0,015
32
-
123
0,020
40
-
155
0,025
50
-
185
0,030
С гладкими концами
40
45
32
25
140
0,027
50
67
210
0,045
80
93
290
0,064
100
122
380
0,085
150
169
525
0,101
200
221
685
0,200
(Введено дополнительно, Изм № 2).
Пример условного обозначения прокладки под хомуты для трубы с гладкими концами DH = 45 мм:
Прокладка 45 ГОCT 24192-80
То же, с буртами DУ = 15 мм:
Прокладка 15 ГОCT 24192-80
(Измененная редакция, Изм № 2).
3. Материал прокладок - резина по рабочим чертежам, утвержденным в установленном порядке.
4. Технические требования - по ГОСТ 24201-80.
5. Коды ОКП приведены в приложении.
(Введено дополнительно, Изм № 2).
ПРИЛОЖЕНИЕ
Справочное
Код ОКП и контрольное число
15
25 3167 1206 04
25
25 3167 1207 03
32
25 3167 1208 02
40
25 3167 1209 01
45
25 3167 1201 09
50
25 3167 1211 07
67
25 3167 1202 08
93
25 3167 1203 07
122
25 3167 1204 06
169
25 3167 1205 05
(Введено дополнительно, Изм. № 1, Изм № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15926-80
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88)
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
