ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ПАТРУБКИ
КОНСТРУКЦИЯ
ГОСТ 24190-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПАТРУБКИ Конструкция Branch pipes. Design |
ГОСТ
24190-80
Дата введения 01.07.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на патрубки, применяемые при монтаже стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 3).
2. Патрубки должны быть изготовлены двух типов:
1 - для соединения стеклянных трубопроводов;
2 - для соединения стеклянных трубопроводов кровельного отопления к металлическим трубопроводам.
Патрубки типа 1 должны изготовляться 2-х исполнений.
(Новая редакция, Изм. № 3).

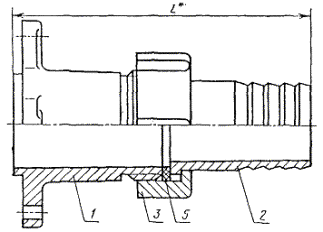

3. Конструкция и основные размеры патрубков типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Тип 1
Исполнение 1
Исполнение 2
* Размеры для справок.
1 - переходник; 2 - штуцер; 3 - накидная гайка; 4 - заглушка; 5 - прокладка
Черт. 1
Таблица 1
Размеры в мм
Наружный диаметр трубы Dн
L
Масса, кг, не более
для исполнения
1
2
1
2
40
45
174
90
0,40
0,4
50
67
195
101
0,90
0,7
80
93
215
102
1,55
1,1
100
122
255
131
2,75
2,0
150
169
-
155
-
4,9
Пример условного обозначения патрубка для трубы наружным диаметром Dн = 45 мм тип 1 исполнения 1:
Патрубок 1-1-45 ГОСТ 24190-80
То же, исполнения 2:
Патрубок 1-2-45 ГОСТ 24190-80
(Измененная редакция, Изм. № 3).
4. Конструкция и основные размеры переходника должны соответствовать указанным на черт. 2 и в табл. 2.

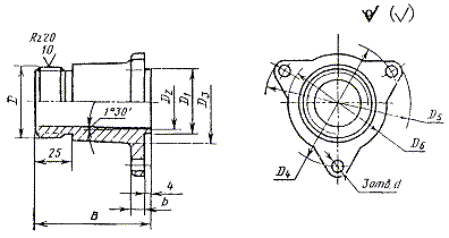

Для труб Dн = 45 мм

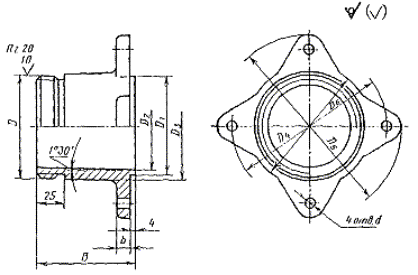

Для труб Dн = 67, 93, 122 мм

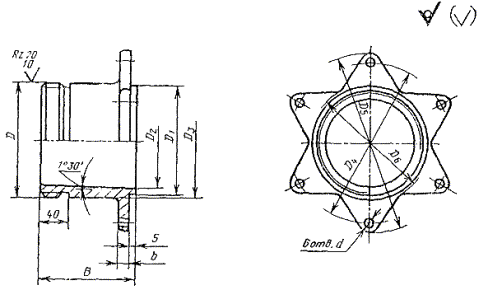

Для труб Dн = 169 мм
Черт. 2
Таблица 2
Размеры в мм
Наружный диаметр трубы Dн
D
D1
D2
D3
D4
D5
D6
d
B
b
Масса, кг, не более
40
45
М48´2
45
35
50
88
102
68
7,6
80
9
0,28
50
67
М68´3
67
56
70
120
144
95
10,1
90
10
0,49
80
93
М95´3
93
81
96
148
172
116
11
0,70
100
