ГОСТ 12463-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ Конструкция Pressure screws with star handle. Design |
ГОСТ 12463-67* Взамен MH 5409-64 |
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г
|
Дата введения установлена |
01.07.67 |
Постановлением Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия
1. Конструкция и размеры нажимных винтов с звездообразной рукояткой должны соответствовать черт. 1 и табл. 1 и 2.
* Размер для справок.
** Допускается при сборке винта (деталь Г) и рукоятки (деталь 2) вместо кернения смазывать винт эпоксидно-диаловой смолой ЭД-16 или ЭД-20 по ГОСТ 10587-84.

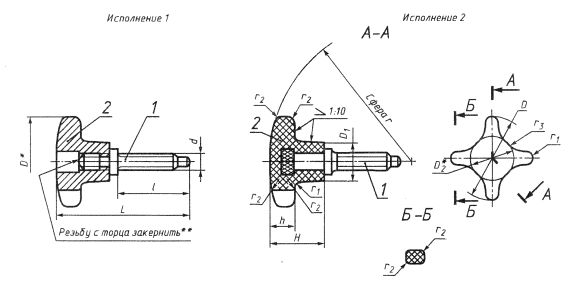

Черт. 1
Таблица 1
|
Обозначения винтов |
Применяемость |
Исполнение |
d |
l |
D |
D1 |
D2 |
L |
Н |
h |
r |
r1 |
r2 |
r3 |
|
7006-0121 |
|
1 |
М6 |
25 |
32 |
- |
- |
48 |
- |
- |
- |
- |
- |
- |
|
0122 |
|
2 |
12 |
18 |
20 |
10 |
50 |
2,5 |
2,0 |
13,0 |
||||
|
0123 |
|
1 |
32 |
- |
- |
55 |
- |
- |
- |
- |
- |
- |
||
|
0124 |
|
2 |
12 |
18 |
20 |
10 |
50 |
2,5 |
2,0 |
13,0 |
||||
|
0125 |
|
1 |
40 |
- |
- |
63 |
- |
- |
- |
- |
- |
- |
||
|
0126 |
|
2 |
12 |
18 |
20 |
10 |
50 |
2,5 |
2,0 |
13,0 |
||||
|
0127 |
|
1 |
М8 |
32 |
40 |
- |
- |
60 |
- |
- |
- |
- |
- |
- |
|
0128 |
|
2 |
14 |
21 |
