ГОСТ 24184-80* Фланцы металлические. Конструкция

СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ФЛАНЦЫ МЕТАЛЛИЧЕСКИЕ

КОНСТРУКЦИЯ

ГОСТ 24184-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСТ
24184-80

Дата введения 01.07.81

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на фланцы, применяемые для соединения стеклянных труб.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 3).

2. Фланцы должны быть изготовлены четырех типов:

1 - фланцы на два натяжных кольца;

2 - три натяжных кольца;

3 - для труб с буртами;

4 - переходные.

(Измененная редакция, Изм. № 3).

3. Конструкция и основные размеры фланцев типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1.

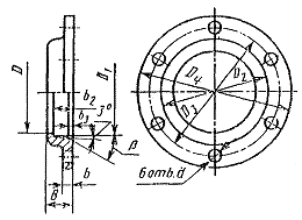

Тип 1

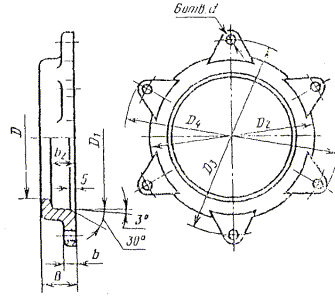

Для труб D_н = 45 и 67 мм

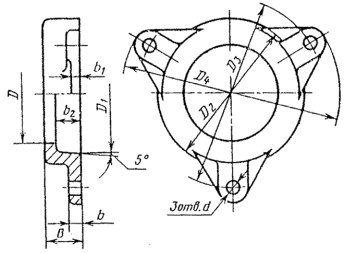

Для труб D_н = 93 и 122 мм

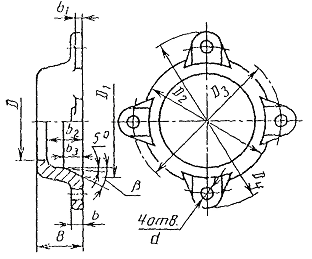

Для труб D_н = 169 мм

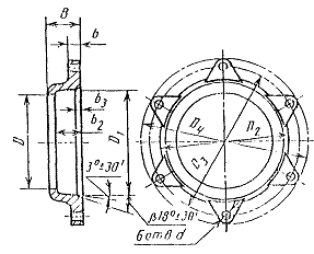

Тип 2

Для труб с гладкими концами

D_н = 45, 67, 93 и 122 мм

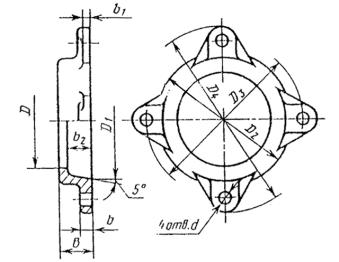

Для труб D_н = 109 мм, 221 мм

Черт. 1

Таблица 1

Размеры в мм
