ГОСТ 13535-87 Основные нормы взаимозаменяемости. Резьба упорная усиленная 45 градусов

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.07.88

Настоящий стандарт распространяется на упорную усиленную резьбу с углами наклона боковых сторон профиля 45° и 3°, диаметрами от 80 до 2000 мм и устанавливает ее профиль, основные размеры и допуски.

1. ОБОЗНАЧЕНИЯ

Обозначения, принятые в настоящем стандарте:

а_с - зазор по вершинам внутренней резьбы;

d - наружный диаметр наружной резьбы (винта) или номинальный диаметр резьбы;

d₁ - внутренний диаметр наружной резьбы по основному профилю;

d₂ - средний диаметр наружной резьбы;

d₃ - внутренний диаметр наружной резьбы;

D - наружный диаметр внутренней резьбы;

D₁ - внутренний диаметр внутренней резьбы (гайки);

D₂ - средний диаметр внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

es - верхнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

H - высота исходного треугольника резьбы;

H₁ - рабочая высота профиля резьбы;

h₃ - высота профиля наружной резьбы;

L - длины свинчивания группы «длинные»;

N - длины свинчивания группы «нормальные»;

Р - шаг резьбы;

r₁ - радиус закругления вершины наружной резьбы;

r₂ - радиус закругления впадины и вершины внутренней резьбы;

R - радиус закругления впадины наружной резьбы;

 - допуски диаметров d, d₂, d₃, D, D₁, D₂.

2. ПРОФИЛЬ

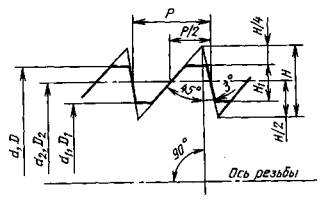

2.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

В миллиметрах

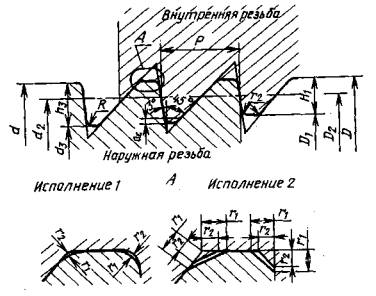

2.2. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на черт. 2 и в табл. 2.

Закругления с радиусами r₁ и r₂ допускаются заменять фасками соответствующих размеров (черт. 2, исполнения 1 и 2).

Черт. 2

Таблица 2

В миллиметрах
