ГОСТ 1479-93
(ИСО 7436-83)
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
ВИНТЫ УСТАНОВОЧНЫЕ Технические условия |
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 1479-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4. ВЗАМЕН ГОСТ 1479-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ
УСТАНОВОЧНЫЕ С ЗАСВЕРЛЕННЫМ КОНЦОМ Технические условия Cup-point straight slotted
set screws. |
ГОСТ (ИСО 7436-83) |
Дата введения 1995-01-01
Настоящий стандарт распространяется на установочные винты с засверленным концом и прямым шлицем, классов точности А и В с номинальным диаметром d от 1,6 до 12 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

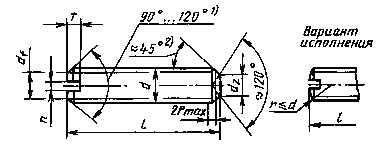

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.
Таблица 1
|
Номинальный диаметр резьбы d |
1,6 |
2 |
2,5 |
3 |
(3,5)D |
4 |
5 |
6 |
8 |
10 |
12 |
||||
|
Шаг резьбы Р |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
||||
|
df |
Внутренний диаметр резьбы |
||||||||||||||
|
dz |
мин. |
0,55 |
0,75 |
0,95 |
1,15 |
1,45 |
1,75 |
2,25 |
2,75 |
4,7 |
5,7 |
7,7 |
|||
|
макс. |
0,8 |
1 |
1,2 |
1,4 |
1,7 |
2 |
2,5 |
3 |
5 |
6 |
8 |
||||
|
n |
номин. |
0,25 |
0,25 |
0,4 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,6 |
2 |
|||
|
мин. |
0,31 |
0,31 |
0,46 |
0,46 |
0,56 |
0,66 |
0,86 |
1,06 |
1,26 |
1,66 |
2,06 |
||||
|
макс. |
0,45 |
0,45 |
0,6 |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,51 |
1,91 |
2,31 |
||||
|
t |
мин. |
0,56 |
0,64 |
0,72 |
0,8 |
0,96 |
1,12 |
1,28 |
1,6 |
2 |
2,4 |
2,8 |
|||
|
макс. |
0,74 |
0,84 |
0,95 |
1,05 |
1,21 |
1,42 |
1,63 |
2 |
2,5 |
3 |
3,6 |
||||
|
l1) |
Класс точности |
|
|||||||||||||
|
А |
В |
||||||||||||||
|
но- |
мин. |
макс. |
мин. |
макс. |
|||||||||||
|
3 |
1,8 |
2,2 |
1,5 |
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,3 |
2,7 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
2,8 |
3,2 |
2,5 |
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,7 |
4,3 |
3,4 |
4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,7 |
5,3 |
4,4 |
5,6 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,7 |
6,3 |
5,4 |
6,6 |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,7 |
8,3 |
7,3 |
8,7 |
|
|
|
Стандартные длины |
|
|
|
|
|||
|
10 |
9,7 |
10,3 |
9,3 |
10,7 |
|
|
|
|
|
|
|
||||
|
12 |
11,6 |
12,4 |
11,1 |
12,9 |
|
|
|
|
|
|
|
|
|
|
|
|
(14) |
13,6 |
14,4 |
13,1 |
14,9 |
|
|
|
|
|
|
|
|
|
|
|
|
16 |
15,6 |
16,4 |
15,1 |
16,9 |
|
|
|
|
|
|
|
|
|
|
|
|
(18) |
17,6 |
13,4 |
17,1 |
18,9 |
|
|
|
|
|
||||||
