ГОСТ 1478-93
(ИСО 7435-83)
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
ВИНТЫ УСТАНОВОЧНЫЕ Технические условия |
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 1478-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4. ВЗАМЕН ГОСТ 1478-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ Технические условия Dog-point straight slotted
set screws. |
ГОСТ (ИСО 7435-83) |
Дата введения 1995-01-01
Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и прямым шлицем, классов точности А и Б с номинальным диаметром d oт 1,6 до 12 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям экономики страны, выделены курсивом.

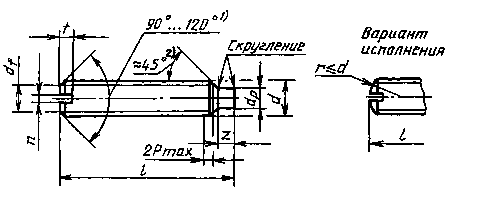

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.
Таблица 1
В миллиметрах
|
Номинальный диаметр резьбы d |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
||||
|
Шаг резьбы Р |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
||||
|
df |
Внутренний диаметр резьбы |
||||||||||||||
|
dр |
не менее |
0,55 |
0,75 |
1,25 |
1,75 |
1,95 |
2,25 |
3,2 |
3,7 |
5,2 |
6,64 |
8,14 |
|||
|
не более |
0,8 |
1 |
1,5 |
2 |
2,2 |
2,5 |
3,5 |
4 |
5,5 |
7 |
8,5 |
||||
|
n |
номин. |
0,25 |
0,25 |
0,4 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,6 |
2 |
|||
|
не менее |
0,31 |
0,31 |
0,46 |
0,46 |
0,56 |
0,66 |
0,86 |
1,06 |
1,26 |
1,66 |
2,02 |
||||
|
не более |
0,45 |
0,45 |
0,6 |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,51 |
1,91 |
2,31 |
||||
|
t |
не менее |
0,56 |
0,64 |
0,72 |
0,8 |
0,96 |
1,12 |
1,28 |
1,6 |
2 |
2,4 |
2,8 |
|||
|
не более |
0,74 |
0,84 |
0,95 |
1,05 |
1,21 |
1,42 |
1,63 |
2 |
2,5 |
3 |
3,6 |
||||
|
z |
не менее |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
4 |
5 |
6 |
|||
|
не более |
1,05 |
1,25 |
1,5 |
1,75 |
2 |
2,25 |
2,75 |
3,25 |
4,3 |
5,3 |
6,3 |
||||
|
l1) |
Класс точности |
|
|||||||||||||
|
А |
В |
||||||||||||||
|
но- |
не |
не |
не |
не |
|||||||||||
|
2 |
1,8 |
2,2 |
1,5 |
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,3 |
2,7 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
2,8 |
3,2 |
2,5 |
3,5 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,76 |
4,24 |
3,4 |
4,6 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,76 |
5,24 |
4,4 |
5,6 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,76 |
6,24 |
5,4 |
6,6 |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,71 |
8,29 |
7,25 |
8,75 |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
9,71 |
10,29 |
9,25 |
10,75 |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,65 |
12,35 |
11,1 |
12,9 |
|
|
|
|
Стандартные длины |
|
|
|
|||
|
(14) |
13,65 |
14,35 |
13,1 |
14,9 |
|
|
|
|
|
|
|
|
|
|
|
|
16 |
15,58 |
16,42 |
15,1 |
16,9 |
|
|
|
|
|
|
|
|
|
|
|
|
(18) |
77,58 |
18,42 |
17,1 |
18,9 |
|
|
|
|
|
||||||
