ГОСТ 1476-93
(ИСО 7434-83)
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
ВИНТЫ
УСТАНОВОЧНЫЕ Технические условия |
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь Республика Киргизстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Госстандарт Беларуси Киргизстандарт Молдовастандарт Госстандарт России Таджикстандарт Главная государственная инспекция Туркменистана Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 февраля 1994 г. № 160 межгосударственный стандарт ГОСТ 1476-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4. ВЗАМЕН ГОСТ 1476-84
5. ПЕРЕИЗДАНИЕ
Содержание
|
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ
УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ Технические условия Cone-point straight slatted set screws. Product grades A and В. |
ГОСТ |
Дата введения 1995-01-01
Настоящий стандарт распространяется на установочные винты с коническим концом и прямым шлицем, классов точности А и В номинальным диаметром d от 1,2 до 12 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

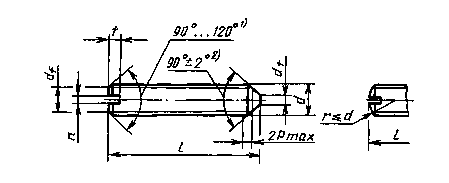

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1) Угол 120° обязательно для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2) Угол 90° относится только к части конца ниже внутреннего диаметра резьбы винтов номинальными длинами /, приведенными ниже штриховой ступенчатой линии в таблице 1.
Для коротких винтов, длина которых приведена под штриховой ступенчатой линией в таблице 1, обязательным является угол 120°.
Таблица 1
|
Номинальный диаметр резьбы d |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,0 |
(3,5) |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
||||
|
Шаг резьбы Р |
0,25 |
0,25 |
0,35 |
0,40 |
0,45 |
0,50 |
0,60 |
0,70 |
0,80 |
1,00 |
1,25 |
1,50 |
1,75 |
||||
|
df |
Внутренний диаметр резьбы |
||||||||||||||||
|
|
мин. |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|||
|
макс. |
0,70 |
0,12 |
0,16 |
0,20 |
0,25 |
0,30 |
0,35 |
0,40 |
0,50 |
1,50 |
2,00 |
2,50 |
3,00 |
||||
|
n |
номин. |
0,20 |
0,20 |
0,25 |
0,25 |
0,40 |
0,40 |
0,50 |
0,60 |
0,80 |
1,00 |
1,20 |
1,60 |
2,00 |
|||
|
мин. |
0,26 |
0,26 |
0,31 |
0,31 |
0,46 |
0,46 |
0,56 |
0,66 |
0,86 |
1,06 |
1,26 |
1,66 |
2,06 |
||||
|
макс. |
0,40 |
0,40 |
0,45 |
0,45 |
0,60 |
0,60 |
0,70 |
0,80 |
1,00 |
1,20 |
1,51 |
1,91 |
2,31 |
||||
|
t |
мин. |
0,40 |
0,40 |
0,56 |
0,64 |
0,72 |
0,80 |
0,96 |
1,12 |
1,28 |
1,60 |
2,00 |
2,40 |
2,80 |
|||
|
макс. |
0,52 |
0,52 |
0,74 |
0,84 |
0,95 |
1,05 |
1,21 |
1,42 |
1,63 |
2,00 |
2,50 |
3,00 |
3,60 |
||||
|
ll) |
Класс точности |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
А |
В |
||||||||||||||||
|
мин. |
макс. |
мин. |
макс. |
||||||||||||||
|
2,0 |
1,80 |
2,20 |
7,50 |
2,50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
2,30 |
2,70 |
2,00 |
3,00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3,0 |
2,80 |
3,20 |
2,50 |
3,50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4,0 |
3,76 |
4,24 |
3,40 |
4,60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5,0 |
4,76 |
5,24 |
4,40 |
5,60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6,0 |
5,76 |
6,24 |
5,40 |
6,60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8,0 |
7,71 |
8,29 |
7,25 |
8,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10,0 |
9,71 |
10,29 |
9,25 |
10,75 |
|
|
|
Стандартные длины |
|
|
|
|
|
|
|||
|
12,0 |
11,65 |
12,35 |
11,10 |
12,90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(14,0) |
13,65 |
14,35 |
13,10 |
14,90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16,0 |
15,58 |
16,42 |
15,10 |
16,90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(18,0) |
77,55 |
18,42 |
17,10 |
18,90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20,0 |
19,58 |
20,42 |
18,95 |
21,05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(22,0) |
27,55 |
22,42 |
20,95 |
23,05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25,0 |
24,58 |
25,42 |
23,95 |
26,05 |
|
|
|
||||||||||
