ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОНТРГАЙКИ
КОНСТРУКЦИЯ
ГОСТ 15803-76
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов резьбовые КОНТРГАЙКИ Конструкция Threaded
pipeline connections. Counernuts. |
ГОСТ
15803-76
Дата введения 01.01.78
1. Настоящий стандарт распространяется на контргайки для резьбовых соединений трубопроводов общемашиностроительного применения.
Все требования настоящего стандарта являются обязательными.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.
(Измененная редакция, Изм. № 3).

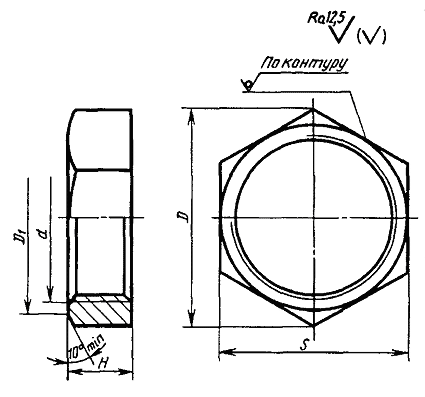

2. Конструкция и основные размеры контргаек должны соответствовать указанным на чертеже и в таблице.
Примечание. D1 = (0,9 ÷ 0,95) S.
Размеры в мм
D
H
S
Масса, 1000 шт., кг
Номин.
Пред. откл.
М12´1,5
19,6
- 0,8
6
17
7
М14´1,5
21,9
19
8
М16´1,5
25,4
- 0,9
22
11
М18´1,5
27,7
24
12
М20´1,5
31,2
- 1,0
27
16
М22´1,5
34,6
7
30
23
М24´1,5
36,9
- 1,1
32
25
М26´1,5
41,6
- 1,3
8
36
40
(М27´2)
М30´2
47,3
41
49
М36´2
53,1
- 1,4
9
46
62
М42´2
57,7
- 1,5
50
71
М45´2
63,5
- 1,7
55
77
М52´2
75,0
- 1,8
10
65
112
Примечания
1. Значения, приведенные в скобках, применять не рекомендуется.
2. Масса указана для справок.
Пример условного обозначения контргайки с резьбой М30´2:
Контргайка М30 ГОСТ 15803-76
(Измененная редакция, Изм. №1, 3).
3. Технические требования, приемка, методы испытаний, упаковка, транспортирование и хранение - по ГОСТ 15763.
(Измененная редакция, Изм. № 3).
1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом 155 «Соединения трубопроводов общемашиностроительного применения»
РАЗРАБОТЧИКИ Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 21.05.76 № 1245
Изменение № 3. Принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)
За принятие проголосовали:
Наименование национального органа по стандартизации
Республика Белоруссия
Белстандарт
Республика Казахстан
Госстандарт Республики Казахстан
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикский государственный центр по стандартизации, метрологии и сертификации
Туркменистан
Туркменглавгосинспекция
Украина
Госстандарт Украины
3. ВЗАМЕН ГОСТ 15803-70
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1978 г., июле 1982 г., августе 1996 г. (ИУС 12-78, 11-82, 11-96)
