ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24499-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Cross passage tube connections with ball nipple. |
ГОСТ
24499-80
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на крестовые проходные соединения трубопроводов с шаровым ниппелем с углом конуса крестовины 24°.
2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
____________
* Размеры для справок

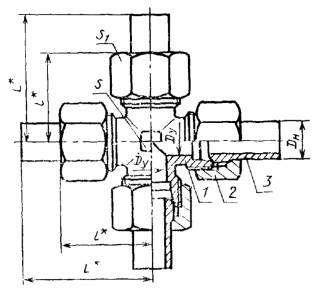

1 - крестовина по ГОСТ 21869-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
Наружный диаметр трубы Dн
Условный проход Dу
L
l
Размеры под «ключ»
Масса 1000 шт., кг, не более
S
S1
1
4
2,5
40
21
7
10
37
5
3,0
9
12
51
2
6
4,0
46
28
12
14
97
8
6,0
50
30
17
149
10
8,0
53
31
14
19
195
12
10,0
57
33
17
22
278
15
12,0
63
37
19
27
461
(16)
24
30
541
18
15,0
67
41
32
611
22
20,0
71
47
27
36
824
28
25,0
76
51
36
41
1137
(34)
32,0
85
59
41
50
1692
35
1700
42
40,0
91
65
50
60
2485
3
6
3,0
50
32
12
17
159
8
4,0
53
33
14
19
202
10
5,0
56
35
17
22
298
12
6,0
62
39
24
373
14
8,0
65
41
19
27
510
16
10,0
68
44
24
30
609
20
12,0
74
51
27
36
919
25
15,0
80
56
36
46
1688
30
20,0
87
64
41
50
2334
38
25,0
97
75
50
60
3588
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 1 с Dн = 5 мм:
Соединение 1-5 ГОСТ 24499-80
1, 2. (Измененная редакция, Изм. 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6080
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20982-75; ГОСТ 22885-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
