ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24493-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Tee reducing tube connections with ball nipple. |
ГОСТ
24493-80
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на тройниковые переходные соединения трубопроводов с шаровым ниппелем с углом конуса тройника 24°.

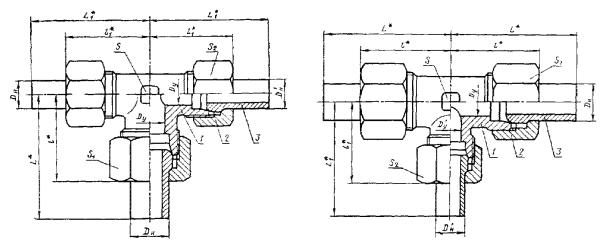

2. Конструкции и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
|
Исполнение 1 |
Исполнение 2
___________
* Размеры для справок
1 - тройник по ГОСТ 21863-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
Наружный диаметр трубы Dн× Dн́
Условный проход Dу× Dу́
L
l
L1
l1
Размеры «под ключ»
Масса 1000 шт., кг, не более, для исполнений
S
S1
S2
1
2
1
5´4
3´2,5
40
21
40
21
9
12
10
35
39
2
8´6
6´4
50
30
46
28
12
17
14
82
98
10´8
8´6
53
31
50
30
14
19
17
121
133
12´10
10´8
57
33
53
31
17
22
19
167
185
15´10
12´8
63
37
19
27
219
276
(16´10)
24
30
245
342
15´12
12´10
57
33
19
27
22
259
301
(16´12)
24
30
283
359
18´15
15´12
67
11
63
37
32
27
375
418
(18´16)
30
420
444
22´18
20´15
71
47
67
41
27
36
32
512
566
28´22
25´20
76
51
71
47
36
41
36
729
835
(34´28)
32´25
85
59
76
51
41
50
41
1022
1139
35´28
1063
1178
(42´34)
40´32
91
65
85
59
50
60
50
1620
1823
42´35
1602
1811
3
10´6
5´3
56
35
50
32
17
22
17
158
197
12´8
6´4
62
39
53
33
24
19
206
250
14´12
8´6
65
41
62
39
19
27
24
316
354
16´14
10´8
68
44
65
41
24
30
27
416
456
20´14
12´8
74
51
27
36
507
631
20´16
12´10
68
44
30
562
611
25´20
15´12
80
56
71
51
36
46
36
927
1129
30´25
20´15
87
64
80
56
41
50
46
1481
1667
38´30
25´20
97
75
87
64
50
60
50
2130
2467
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 1 в исполнении 1 с Dн = 5 мм на Dн́ = 4 мм:
Соединение 1-1-5´4 ГОСТ 24493-80
То же, в исполнении 2:
Соединение 1-2-5´4 ГОСТ 24493-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6079
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20976-75; ГОСТ 22879-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
