ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24489-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Elbow passage tube connections with ball nipple. |
ГОСТ
24489-80
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на угловые проходные соединения трубопроводов с шаровым ниппелем с углом конуса угольника 24°.

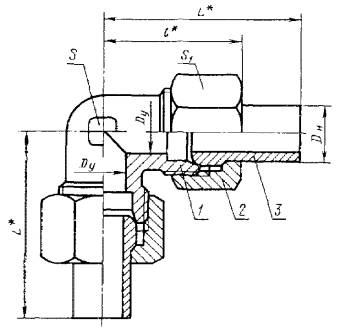

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
*Размеры для справок
1 - угольник по ГОСТ 21859-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
Наружный диаметр трубы Dн
Условный проход Dу
L
l
Размеры под «ключ»
Масса 1000 шт., кг, не более
S
S1
1
4
2,5
40
21
7
10
25
5
3,0
9
12
33
2
6
4,0
46
28
12
14
51
8
6,0
50
30
17
81
10
8,0
53
31
14
19
100
12
10,0
57
33
17
22
140
15
12,0
63
37
19
27
233
(16)
24
30
296
18
15,0
67
41
32
337
22
20,0
71
47
27
36
444
28
25,0
76
51
36
41
607
(34)
32,0
85
59
41
50
976
35
962
42
40,0
91
65
50
60
1460
3
6
3,0
50
32
12
17
85
8
4.0
53
33
14
19
108
10
5.0
56
35
17
22
161
12
6,0
62
39
24
202
14
8,0
65
41
19
27
275
16
10,0
68
44
24
30
331
20
12.0
74
51
27
36
525
25
15,0
80
56
36
46
937
30
20,0
87
64
41
50
1317
38
25,0
97
75
50
60
2089
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 1 с Dн = 5 мм:
Соединение 1-5 ГОСТ 24489-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20972-75; ГОСТ 22875-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта
ГОСТ 15763-91
ГОСТ 21859-78
ГОСТ 22525-77
ГОСТ 23353-78
ГОСТ 23355-78
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
