ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24486-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Reducing tube connections with ball
nipple. |
ГОСТ
24486-80
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на переходные соединения трубопроводов с шаровым ниппелем, с углом конуса штуцера 24°.

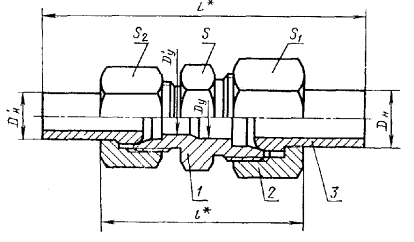

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок
1 - штуцер по ГОСТ 21857-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
Наружный диаметр трубы Dн× Dн́
Условный проход Dу× Dу́
L
l
Размеры под «ключ»
Масса 1000 шт., кг, не более
S
S1
S2
1
5´4
3´2,5
69
32
12
12
10
22
2
8´6
6´4
81
43
14
17
14
57
10´8
8´6
87
45
17
19
17
82
12´10
10´8
92
46
19
22
19
110
15´10
12´8
95
47
22
27
151
(16´10)
24
30
173
15´12
12´10
97
22
27
22
169
(16´12)
24
30
189
18´15
15´12
104
53
27
32
27
244
(18´16)
30
262
22´18
20´15
108
57
32
36
32
344
28´22
25´20
111
61
41
41
36
473
(34´28)
32´25
119
68
46
50
41
686
35´28
677
(12´34)
40´32
123
71
55
60
50
1000
42´35
1004
3
10´6
5´3
90
51
19
22
17
127
12´8
6´4
96
53
22
24
19
151
14´12
8´6
104
57
24
27
21
227
16´14
10´8
108
60
27
30
27
286
20´14
12´8
114
67
32
36
396
20´16
12´10
30
407
25´20
15´12
123
76
41
46
36
706
30´25
20´15
129
82
46
50
46
1020
38´30
25´20
138
92
55
60
50
1511
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 1 с Dн = 5 мм на Dн́ = 4 мм:
Соединение 1-5´4 ГОСТ 24486-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20970-75; ГОСТ 22873-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
