МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПОВ 10, 70 Конструкция и размеры Hard metal brazed tips, types 10, 70. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для проходных прямых, расточных и револьверных резцов.

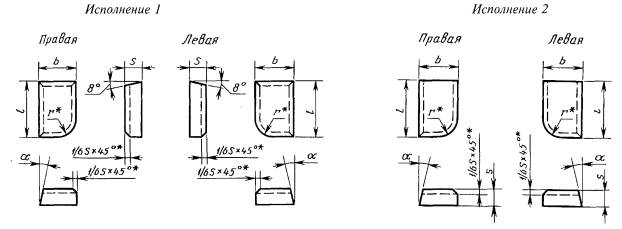

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 1 - Т30К4; № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 7 - ВКЗ; ВКЗ-М; № 8 - ВК6-ОМ, ВК6-М; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
l |
b |
s |
r |
a, град. |
Основное применение |
Дополнительное применение |
Применение по специальному |
|||
|
Исполнение 1 |
Исполнение 2 |
||||||||||
|
правых |
левых |
правых |
левых |
||||||||
|
10411 |
- |
- |
- |
5 |
3 |
2,0 |
2,0 |
- |
№ 1, № 7 |
№ 8, № 11 |
№ 2, № 3, № 4, № 5, № 6, № 9, № 10 |
|
10431 |
- |
- |
- |
6 |
4 |
2,5 |
2,5 |
- |
№ 1, № 7 |
№ 8, № 11 |
№ 2, № 3, № 4, № 5, № 6, № 9, № 10 |
|
10451 |
- |
- |
- |
8 |
5 |
3,0 |
3,0 |
- |
№ 1, № 7 |
№ 2, № 8, № 11 |
№ 3, № 4, № 5, № 6, № 9, № 10 |
|
- |
- |
10652 |
- |
10 |
6 |
2,5 |
4,0 |
- |
№ 1, № 7 |
№ 2, № 8, № 11 |
№ 3, № 4, № 5, № 6, № 9, № 10 |
|
10051 |
10061 |
- |
- |
10 |
3,5 |
18 |
№ 2 |
№ 1, № 3, № 7, № 8, № 11 |
№ 4, № 5, № 6, № 9, № 10 |
||
|
70051 |
70061 |
- |
- |
8 |
№ 2 |
№ 1, № 3, № 7, № 8, № 11 |
№ 4, № 5, № 6, № 9, № 10 |
||||
|
- |
- |
10672 |
10682 |
4,0 |
18 |
№ 2 |
№ 1, № 3, № 7, № 8, № 11 |
№ 4, № 5, № 6, № 9, № 10 |
|||
|
10271 |
- |
- |
- |
12 |
8 |
3,0 |
5,0 |
- |
№ 2, № 3 |
№ 1, № 5, № 7, № 8, № 11 |
№ 4, № 6, № 9, № 10 |
|
10471 |
10481 |
10472 |
10482 |
5,0 |
18 |
№ 2, № 3 |
№ 5, № 8, № 11 |
№ 1, № 4, № 6, № 7, № 9, № 10 |
|||
|
70471 |
70481 |
- |
- |
8 |
№ 2, № 3 |
№ 5, № 8, № 11 |
№ 1, № 4, № 6, № 7, № 9, № 10 |
||||
|
10291 |
10301 |
10292 |
10302 |
16 |
10 |
4,0 |
6,0 |
18 |
№ 2, № 3, № 5 |
№ 5, № 8, № 11 |
№ 1, № 4, № 6, № 7, № 9, № 10 |
|
70291 |
70301 |
- |
- |
8 |
№ 2, № 3 |
№ 4, № 5, № 8, № 9, № 11 |
№ 1, № 6, № 7, № 10 |
||||
|
10491 |
10501 |
10492 |
10502 |
6,0 |
18 |
№ 2, № 3 |
№ 4, № 5, № 8, № 9, № 11 |
№ 1, № 6, № 7, № 10 |
|||
|
70491 |
70501 |
- |
- |
8 |
№ 2, № 3, № 9 |
№ 4, № 5, № 8, № 11 |
№ 1, № 6, № 7, № 10 |
||||
|
70311 |
70321 |
- |
- |
18 |
12 |
4,5 |
7,0 |
№ 2, № 3, № 9 |
№ 4, № 5, № 8, № 10, № 11 |
№ 1, № 6, № 7 |
|
|
- |
- |
10692 |
10702 |
20 |
5,0 |
18 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
||
|
10151 |
10161 |
10152 |
10162 |
7,0 |
№ 2, № 3, № 4, № 5, № 9, № 10 |
№ 8, № 11 |
№ 1, № 6, № 7 |
||||
|
70151 |
70161 |
- |
- |
8 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
||||
|
70511 |
70521 |
- |
- |
25 |
14 |
5,5 |
8,0 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
|
|
|
|
10712 |
10722 |
6,0 |
18 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
|||
|
10531 |
10541 |
10532 |
10542 |
25 |
14 |
8,0 |
8,0 |
18 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
|
70531 |
70541 |
- |
- |
8 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
||||
|
70551 |
70561 |
- |
- |
32 |
16 |
6,0 |
10,0 |
№ 3, № 4, № 9, № 10 |
№ 2, № 5, № 8, № 11 |
№ 1, № 6, № 7 |
|
|
10571 |
10581 |
10572 |
10582 |
18 |
10,0 |
18 |
№ 3, № 4, № 9, № 10 |
№ 2, № 5, № 8, № 11 |
№ 1, № 6, № 7 |
||
|
70571 |
70581 |
- |
- |
8 |
№ 3, № 4, № 10 |
№ 2, № 5, № 8, № 9, № 11 |
№ 1, № 7 |
||||
|
70591 |
70601 |
- |
- |
40 |
8,0 |
№ 4, № 10 |
№ 3, № 5, № 6, № 8, № 9, № 11 |
№ 1, № 2, № 7 |
|||
|
10611 |
10621 |
10612 |
10622 |
22 |
12,0 |
12,0 |
18 |
№ 4, № 10 |
№ 3, № 5, № 6, № 8, № 9, № 11 |
№ 1, № 2, № 7 |
|
|
70611 |
70621 |
- |
- |
8 |
№ 4, № 10 |
№ 3, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 7 № 9 |
||||
|
70371 |
70381 |
- |
- |
50 |
20 |
8,0 |
12,5 |
№ 10 |
№ 4, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 3, № 7, № 9 |
|
|
10631 |
10641 |
10632 |
10642 |
25 |
14,0 |
14,0 |
18 |
№ 10 |
№ 4, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 3, № 7, № 9 |
|
|
70631 |
70641 |
- |
- |
8 |
№ 10 |
№ 4, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 3, № 7, № 9 |
||||
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||||||
|
правых |
левых |
Т30К4 |
Т15К6 |
Т14К.8 |
Т5К10 |
ТТ10К8-Б |
ТТ7К12 |
ВК3-М, ВК3 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
10411 |
- |
0,27 |
0,32 |
0,32 |
|||||||
