ГОСТ 13617-97
Группа В52
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО
СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Extruded bulb-shaped angle-section shapes of aluminium,
aluminium and magnesium alloys. Dimensions
МКС 77.140.90*
ОКП 18 1140
_____________
* В указателе "Национальные стандарты" 2005 г. МКС 77.150.10. -
Примечание "КОДЕКС".
Дата введения 1999-01-01
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов" (ОАО ВИЛС)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г.)
За принятие проголосовали:
|
|
|
|
Наименование государства |
Наименование национального органа по стандартизации
|
|
Азербайджанская Республика |
Азгосстандарт
|
|
Республика Армения |
Армгосстандарт
|
|
Республика Белоруссия |
Госстандарт Белоруссии
|
|
Республика Казахстан |
Госстандарт Республики Казахстан
|
|
Киргизская Республика |
Киргизстандарт
|
|
Российская Федерация |
Госстандарт России
|
|
Республика Таджикистан |
Таджикгосстандарт
|
|
Туркменистан |
Главная государственная инспекция Туркменистана
|
|
Республика Узбекистан |
Узгосстандарт
|
|
Украина |
Госстандарт Украины
|
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 Межгосударственный стандарт ГОСТ 13617-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4 ВЗАМЕН ГОСТ 13617-82
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия
3 ОСНОВНЫЕ ПАРАМЕТРЫ

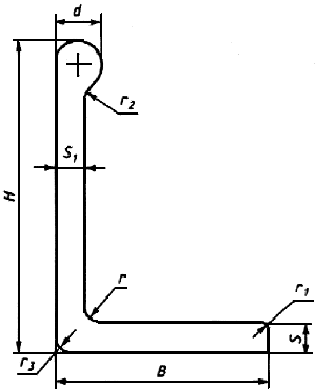

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1 - Норма профилей, размеры и теоретическая масса
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Размеры, мм
|
|
|
Теоретическая масса 1 м сплава, кг |
|||||||
|
Номер профиля |
|
|
|
|
|
|
|
Площадь
сечения, см |
Диа- метр опи- санной окруж- ности, мм |
алюми- ниевого |
маг- ние- вого |
|
710002 |
13,0 |
12,0 |
1,0 |
3,0 |
1,5 |
0,5 |
1,5 |
0,292 |
18 |
0,083 |
0,053
|
|
710003 |
15,0 |
18,0 |
1,0 |
3,0 |
1,5 |
1,0 |
1,0 |
0,371 |
24
|
0,106 |
0,067 |
|
710004 |
15,0 |
18,0 |
1,5 |
4,0 |
2,0 |
1,5 |
1,5 |
0,544 |
24
|
0,155 |
0,098 |
|
710005 |
15,0 |
30,0 |
1,5 |
5,0 |
2,0 |
0,7 |
2,5 |
0,806 |
34 |
0,230 |
0,145
|
|
710006 |
16,0 |
15,0 |
1,0 |
3,0 |
1,5 |
0,5 |
1,5 |
0,352 |
20
|
0,100 |
0,063 |
|
710007 |
17,5 |
17,0 |
1,6 |
4,0 |
1,8 |
0,5 |
1,8 |
0,597 |
24 |
0,170
|
0,107 |
|
710053 |
18,0 |
22,0 |
1,0 |
3,2 |
2,0 |
-
|
1,5 |
0,442 |
29 |
0,126 |
0,080 |
|
710010 |
20,0 |
13,0 |
1,0 |
3,0 |
1,5 |
0,5 |
1,5 |
0,372 |
22 |
0,106 |
0,067
|
|
710011 |
20,0 |
15,0 |
1,2 |
4,0 |
2,0 |
0,6 |
2,0 |
0,505 |
24 |
0,144 |
0,091
|
|
710012 |
20,0 |
15,0 |
1,5 |
5,0 |
2,0 |
0,75 |
2,5 |
0,651 |
24 |
0,186 |
0,117
|
|
710013 |
20,0 |
15,0 |
2,0 |
5,0 |
2,0 |
0,75 |
2,5 |
0,812 |
24 |
0,231 |
0,146
|
|
710017 |
20,0 |
20,0 |
1,5 |
3,5 |
1,5 |
0,75 |
1,75 |
0,634 |
28 |
0,181 |
0,114
|
|
710020 |
23,0 |
13,0 |
1,2 |
4,0 |
2,0 |
0,6 |
2,0 |
0,517 |
26 |
0,147 |
0,093
|
|
710022 |
25,0 |
18,0 |
1,5 |
5,0 |
2,0 |
0,75 |
2,5 |
0,771 |
29 |
0,220 |
0,139
|
|
710023 |
25,0 |
18,0 |
1,8 |
5,0 |
2,0 |
0,9 |
2,5 |
0,876 |
29 |
0,250 |
0,158
|
|
710025 |
25,0 |
20,0 |
2,0 |
6,0 |
2,0 | ||||||
