ГОСТ 20054-82. Трубы бетонные безнапорные.

ГОСТ 20054-82

Гpуппа Ж33

ГОСУДАPСТВЕHHЫЙ СТАHДАPТ СОЮЗА ССP

ТРУБЫ БЕТОННЫЕ БЕЗНАПОРНЫЕ

Технические условия

Concrete non-pressure pipes.

Specification

ОКП 57 4621

     Дата введения 1983-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  PАЗPАБОТАH Министерством промышленности строительных материалов СССР Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстpоя СССP

Государственным  проектным институтом "Союзводоканалпроект" Госстpоя СССP

Министерством  строительного, дорожного и коммунального машиностроения

РАЗРАБОТЧИКИ

А.Г.Грайфер,  канд.техн.наук (pуководитель темы); А.И.Дмитриев, канд.техн.наук; К.А.Маврин, канд.техн.наук; А.Д.Шарипов; А.Л.Ционский, канд.техн.наук; В.С.Широков, канд.техн.наук; Ю.А.Саввина, канд.техн.наук; Л.П.Хлюпин; В.П.Пономарев; С.К.Казарин; А.Ф.Шашин; Н.Н.Перетрухин

2.  ВHЕСЕH Министерством промышленности строительных материалов СССР

3.  УТВЕPЖДЕH И ВВЕДЕH В ДЕЙСТВИЕ Постановлением Госудаpственного комитета СССP по делам стpоительства от 12.03.82 N 48

4.  ВЗАМЕН ГОСТ 20054-74

5.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6.  ПЕРЕИЗДАНИЕ. Май 1992 г.

Hастоящий  стандаpт pаспpостpаняется на бетонные безнапорные раструбные и фальцевые трубы с круглым отверстием, изготовляемые из тяжелого бетона и предназначенные для строительства в любых климатических условиях, а также при сейсмичности района строительства до 7 баллов включительно, подземных трубопроводов, по которым предусматривается транспортирование всех видов сточных вод самотеком.

Трубы  предназначаемые для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять дополнительным требованиям, установленным в проекте трубопровода согласно главе СНиП II-28.

Изготовление  труб из мелкозернистого бетона в соответствии с требованиями настоящего стандаpта допускается только при соответствующем технико-экономическом обосновании.

Стандаpт  не pаспpостpаняется на звенья бетонных водопропускных труб, укладываемых под насыпи железных и автомобильных дорог.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Трубы подразделяют на следующие типы :

     ТБ -   раструбные  цилиндрические  со  стыковыми  соединениями,

            уплотняемыми герметиками или другими материалами;

     ТБС -  раструбные   цилиндрические   со   ступенчатой  стыковой

            поверхностью втулочного    конца    трубы,     стыковые

            соединения которых уплотняют резиновыми кольцами;

     ТБПС -   то же, с подошвой;

     ТБФ -  фальцевые  цилиндрические   со  стыковыми  соединениями,

            уплотняемыми герметиками или другими материалами;

     ТБПФ -   то же, с подошвой.

Трубы  высшей категории качества могут быть: всех типов - при диаметре менее 400 мм, только типов ТБС и ТБПС - при диаметре менее 400 мм и более.

1.2.  Форма и размеры труб в зависимости от значений внутреннего диаметра должны соответствовать:

  типа ТБ указанным на черт. 1 и в табл. 1

  "    ТБС     "     "   "   2 " "   "   2

  "    ТБПС    "     "   "   3 " "   "   3

  "    ТБФ     "     "   "   4 " "   "   4

  "    ТБПФ    "     "   "   5 " "   "   5

Примечания:

1.  Допускается изготовлять трубы всех типов большей полезной длины, чем указано в табл. 1-5. При этом полезная длина труб (L) должна быть кратной 500 мм.

2.  Допускается до 01.01.86 изготавливать на действующем оборудовании трубы с размерами, отличными от указаных в табл. 1-5, при условии соблюдения всех остальных требований, установленных настоящим стандартом.

1.3.  Трубы в зависимости от их прочности подразделяют по несущей способности на две группы:

  1 - нормальной прочности;

  2 - повышенной       "  .

1.4.  Трубы обозначают марками в соответствии с ГОСТ 23009. Марка труб состоит из буквенно-цифровых групп, разделенных тире. Первая группа марки содержит обозначение типа трубы и номинальные габаритные размеры: диаметр условного прохода в сантиметрах и полезную длину в дециметрах.

Во  второй группе марки указывают группу по несущей способности.

В  третью группу марки включают обозначения дополнительных характеристик, отражающих условия эксплуатации труб. Например, для труб применяемых в условиях водействия агрессивных сред, характеристики степени плотности бетона (Н - нормальная плотность, П - повышенная плотность, О - особоплотный) и вид агрессии (Щ - щелочная, К - кислотная и др.).

Пример  условного обозначения (марки) трубы типа ТБ диаметром условного прохода 600 мм, полезной длиной 2000 мм, 2-й группы по несущей способности, предназначенной для эксплуатации в обычных условиях:

ТБ 60.20-2

То  же, трубы типа ТБС диаметром условного прохода 1000 мм, полезной длиной 2000 мм, 1-й группы по несущей способности, предназначенной для эксплуатации в условиях воздействия среднеагрессивной щелочной среды:

ТБС 100.20-1-ПЩ

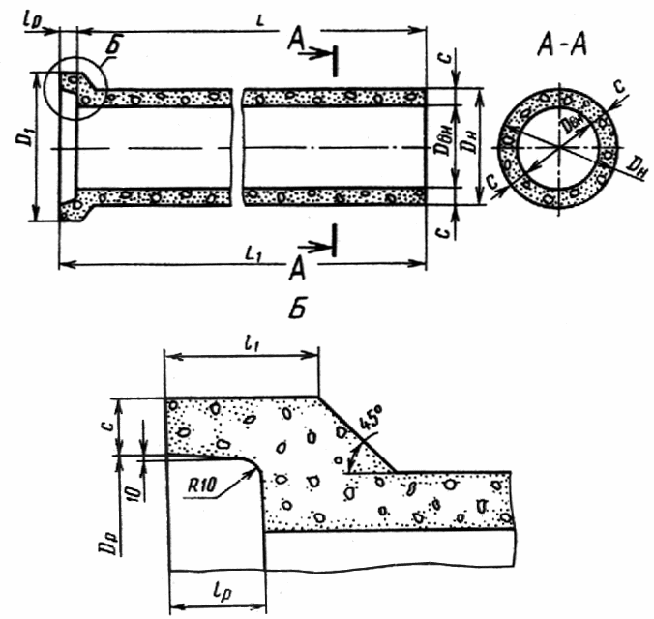

Трубы типа ТБ

Разрез по продольной оси трубы

Черт. 1

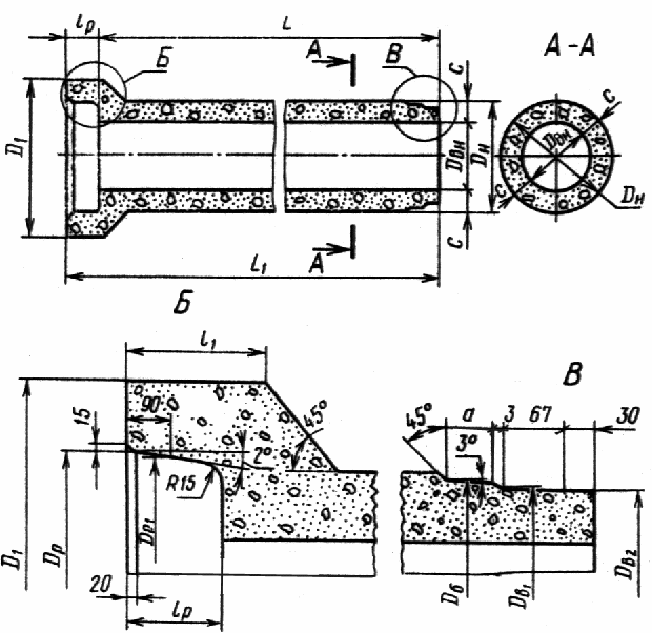

Трубы типа ТБС

Разрез по продольной оси трубы

Черт. 2

Таблица 1

Параметры труб типа ТБ
