ГОСТ 27215-87
Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ ВЫСОТОЙ 400 мм
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
Технические условия
Reinforced concrete ribbed floor slabs of 400 mm depth for industrial buildings.
Specifications
ОКП 58 4200
Дата введения 1988-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Научно-исследовательским институтом строительных конструкций (НИИСК) Госстроя СССР
ИСПОЛНИТЕЛИ
В.М.Трахтенгерц (руководитель темы); Г.В.Выжигин, канд. техн. наук; Т.Е.Суровова; О.А.Дорожкина; В.И.Пименова; Г.И.Бердичевский, д-р техн. наук; А.Е.Кузьмичев, канд. техн. наук; В.П.Ковтунов, канд. техн. наук; Н.Н.Светликова
2. ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 02.03.87 N 41
4. ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 400 мм)
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
|
|
|
Обозначение НТД, на который дана ссылка
|
Номер пункта, подпункта
|
|
ГОСТ 5781-82 |
2.13
|
|
ГОСТ 6727-80
|
2.13
|
|
ГОСТ 8829-85
|
4.1
|
|
ГОСТ 10060-86
|
4.3
|
|
ГОСТ 10180-78
|
4.2
|
|
ГОСТ 10181.0-81*
|
4.5
|
|
ГОСТ 10181.3-81*
|
4.5 |
|
________________ * На территории Российской Федерации действует ГОСТ 10181-2000., здесь и далее по тексту. - Примечание "КОДЕКС". |
|
|
ГОСТ 10922-75
|
4.7
|
|
ГОСТ 12730.0-78
|
4.4
|
|
ГОСТ 12730.1-78
|
4.6
|
|
ГОСТ 12730.5-84
|
4.4
|
|
ГОСТ 13015-75
|
4.9
|
|
ГОСТ 13015.0-83*
|
2.3, 2.20
|
|
ГОСТ 13015.1-81*
|
3.1
|
|
ГОСТ 13015.2-81*
|
5.1
|
|
ГОСТ 13015.3-81*
|
5.2
|
|
ГОСТ 13015.4-84*
|
5.3 |
|
________________ * На территории Российской Федерации действует ГОСТ 13015-2003, здесь и далее по тексту. - Примечание "КОДЕКС". |
|
|
ГОСТ 17623-78
|
4.6
|
|
ГОСТ 17624-78
|
4.2
|
|
ГОСТ 17625-83
|
4.10
|
|
ГОСТ 18105-86
|
4.2
|
|
ГОСТ 22362-77
|
4.8
|
|
ГОСТ 22690.0-77* - 22690.4-77*
|
4.2 |
|
________________ * На территории Российской Федерации действует ГОСТ 22690-88, здесь и далее по тексту. - Примечание "КОДЕКС". |
|
|
ГОСТ 22904-78
|
4.10
|
|
ГОСТ 23009-78
|
1.2
|
|
ГОСТ 23858-79
|
4.7
|
|
ГОСТ 25820-83*
|
2.8, 2.9
|
|
________________ * На территории Российской Федерации действует ГОСТ 25820-2000, здесь м далее по тексту. - Примечание "КОДЕКС". |
|
|
ГОСТ 26633-85
|
2.9
|
|
СНиП 2.01.01-82*
|
Вводная часть |
|
________________ * На территории Российской Федерации действует СНиП 23-01-99, здесь и далее по тексту. - Примечание "КОДЕКС".
|
|
|
СНиП 2.03.01-84
|
Вводная часть, 2.14
|
|
СНиП 2.03.04-84 |
Вводная часть |
6. ПЕРЕИЗДАНИЕ. Декабрь 1987 г.
Настоящий стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.
Плиты изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:
для отапливаемых зданий и сооружений;
для неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;
в условиях систематического воздействия технологических температур до 50 °С включ.;
при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;
для зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.
Допускается применять плиты в неотапливаемых зданиях и сооружениях на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно СНиП 2.03.01-84, СНиП 2.03.04-84) и указанных в заказе на изготовление плит.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Плиты в зависимости от способа их опирания на ригели каркаса здания или сооружения подразделяют на два типа:
1П - с опиранием на полки ригелей;
2П - с опиранием на верх ригелей.
Плиты типа 1П предусмотрены восьми типоразмеров (1П1-1П8), типа 2П - одного типоразмера (2П1).
1.2. Форма и основные размеры плит должны соответствовать указанным на черт.1-4 и в табл.1.
ПЛИТЫ ТИПА 1П

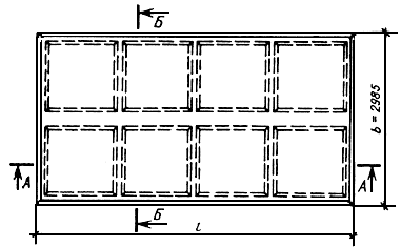

Плиты типоразмеров 1П1 и 1П2
Плиты типоразмеров 1П3-1П6

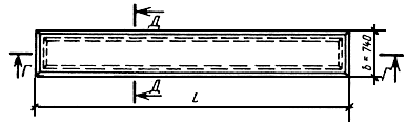

Плиты типоразмеров 1П7 И 1П8
Черт.1
ПЛИТЫ ТИПА 2П

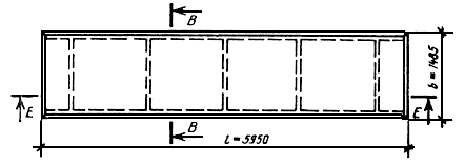

Плиты типоразмера 2П1 рядовые и рядовые у торца или
температурного шва здания или сооружения

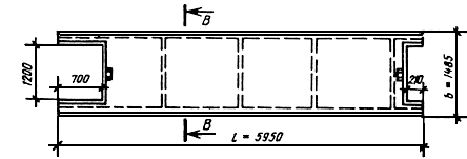

Плиты типоразмера 2П1 межколонные

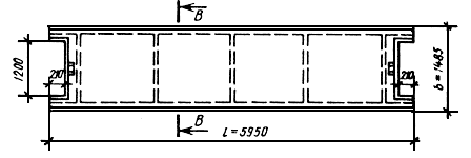

Плиты типоразмера 2П1 межколонные у торца или температурного
шва здания или сооружения
Черт.2

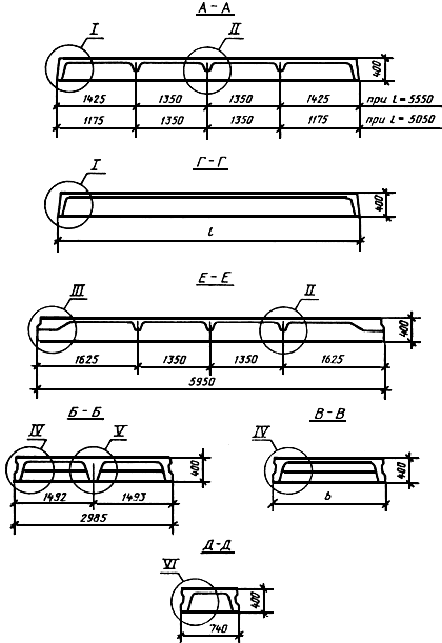

Черт.3

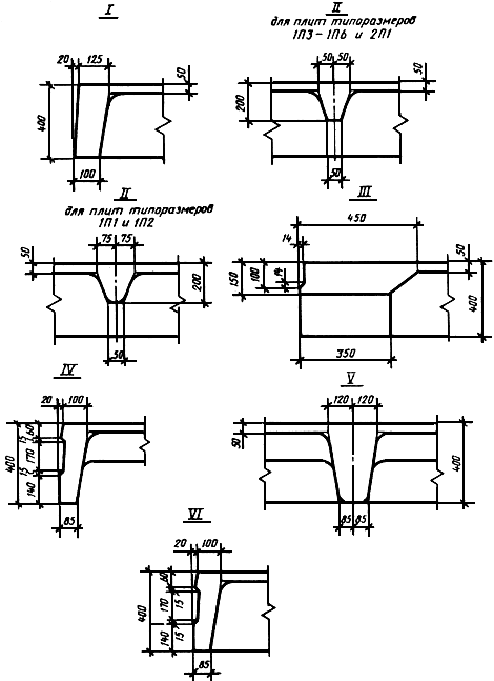

Черт.4
Таблица 1
|
|
|
|
|
|
|
Типоразмер плиты |
Размеры плиты, мм |
Масса плиты (справочная), т |
Назначение плиты |
|
|
|
Длина,
|
Ширина,
|
|
|
|
1П1
|
5550 |
2985
|
4,73 (3,8)
|
Рядовые и межколонные; рядовые и межколонные у торца или температурного шва здания или сооружения |
|
1П3
|
|
1485
|
2,20 (1,8)
|
|
|
1П5
|
|
935
|
1,70 (1,4)
|
Межколонные |
|
1П7 |
|
740
|
1,50 (1,2)
|
|
|
1П2
|
5050 |
2985
|
4,35 (3,5)
|
Рядовые и межколонные у торца или температурного шва здания или сооружения |
|
1П4
|
|
1485
|
2,10 (1,7)
|
|
|
1П6
1П8
|
|
935
740 |
1,60 (1,3)
1,37 (1,1)
|
Межколонные у торца или температурного шва здания или сооружения |
|
2П1
|
5950
|
1485
|
2,40 (1,9)
|
Рядовые; рядовые у торца или температурного шва здания или сооружения |
|
|
|
|
2,30 (1,8)
|
Межколонные |
|
|
|
|
2,20 (1,8)
|
Межколонные у торца или температурного шва здания или сооружения |
Примечание.
Масса плиты приведена для тяжелого
бетона средней плотности 2500 кг/м
,
а в скобках - для легкого бетона средней
плотности 2000 кг/м.
Марки плит и их основные параметры приведены в табл.2.
