ГОСТ 948-84. Перемычки железобетонные для зданий с кирпичными стенами

ГОСТ 948-84

Группа  Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ

С КИРПИЧНЫМИ СТЕНАМИ

Технические условия

Reinforced concrete lintels for brick

wall buildings. Specifications

ОКП 58 2811, 58 2821

                                            Дата введения 1986-01-01

УТВЕРЖДЕН  И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 28 ноября 1984 г. № 193

ВЗАМЕН  ГОСТ 948-76

ПЕРЕИЗДАНИЕ.  Август 1991 г.

Настоящий  стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.

Допускается  применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.

Перемычки,  предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями СНиП II-28-73 и СНиП II-7-81 и указанным в заказе на изготовление перемычек.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Перемычки подразделяют на следующие типы:

ПБ  - брусковые, шириной до 250 мм включительно (черт. 1);

ПП  - плитные, шириной более 250 мм (черт. 2);

ПГ  - Балочные, с чертвертью для опирания или примыкания плит перекрытий (черт. 3);

ПФ  - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (черт. 4).

1.2.  Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:

  типа ПБ - указанным на черт. 1 и в табл. 1;

    "  ПП -     "     "    "   2 и в табл. 2;

    "  ПГ -     "     "    "   3 и в табл. 3;

    "  ПФ -     "     "    "   4 и в табл. 4.

1.3.  Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:

  типа ПБ - указанным на черт. 1 и в табл. 5;

    "  ПП -     "     "    "   2 и в табл. 6;

    "  ПФ -     "     "    "   4 и в табл. 7.

1.4.  Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм (черт. 1 и 2).

1.5.  Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям обязательного приложения.

1.6.  Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.

1.7.  Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.

В  случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия.

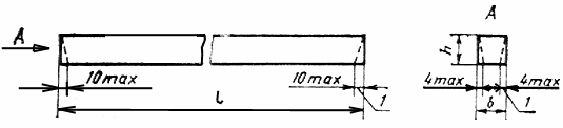

Перемычка типа ПБ

1 -технологический уклон

Черт. 1

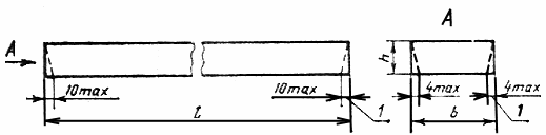

Перемычка типа ПП

1 -технологический уклон

Черт. 2

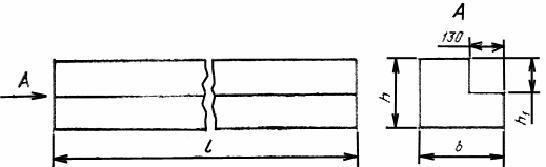

Перемычка типа ПГ

Черт. 3

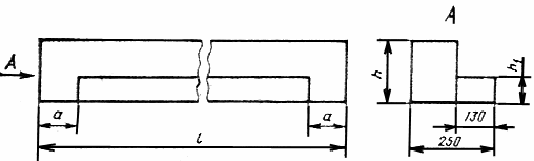

Перемычка типа ПФ

Черт. 4

                                                           Таблица 1
