ГОСТ 19804.3-80*
Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
КВАДРАТНОГО СЕЧЕНИЯ С КРУГЛОЙ ПОЛОСТЬЮ
Конструкция и размеры
Reinforced concrete driven piles of square cross-section
with inner round cave. Construction and dimensions
ОКП 58 172103
Дата введения 1981-07-01
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 сентября 1980 г. N 145
2. ПЕРЕИЗДАНИЕ (октябрь 1986 г.) с Изменением N 1, утвержденным в марте 1983 г.; Пост. N 54 от 31.03.83 (ИУС 9-83).
1. Настоящий стандарт распространяется на забивные железобетонные сваи квадратного сечения с круглой полостью с ненапрягаемой и напрягаемой продольной арматурой и устанавливает конструкцию свай и арматурных изделий к ним.
2. Железобетонные сваи квадратного сечения с круглой полостью должны удовлетворять требованиям ГОСТ 19804.0-78 и требованиям настоящего стандарта.
3. Форма, марки и номинальные размеры свай должны соответствовать указанным на черт. 1 и в табл. 1.

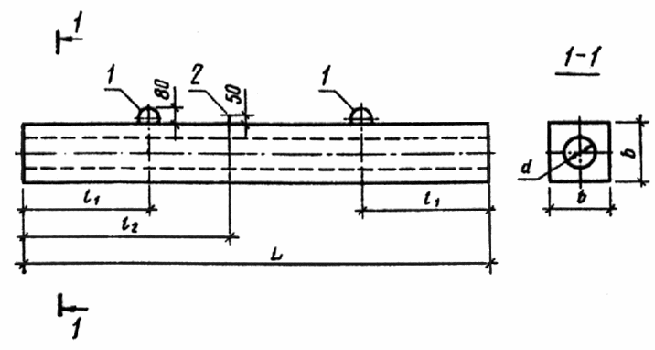

Сваи квадратного сечения с круглой полостью
1 - подъемные петли; 2 -штырь для фиксации места строповки
при подъеме на копер.
Черт. 1
Таблица 1
+--------------------------------------------------------------------+
¦ ¦ Номинальные размеры, мм ¦ Объем ¦ Масса ¦Расход ¦
¦Марка сваи+-------------------------------¦ бетона,¦ сваи, ¦стали, ¦
¦ ¦
L ¦
¦
¦ b ¦ d ¦
¦ т ¦ кг ¦
+----------+-----+------+------+-----+-----+--------+-------+--------¦
¦СП3-30 ¦ 3000¦ 600 ¦ ¦ ¦ ¦ 0,21 ¦ 0,52 ¦ 12,9 ¦
¦СПН3-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8,1 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП3,5-30 ¦ 3500¦ 700 ¦ ¦ ¦ ¦ 0,24 ¦ 0,61 ¦ 15,0 ¦
¦СПН3,5-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 9,4 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП4-30 ¦ 4000¦ 800 ¦ ¦ ¦ ¦ 0,28 ¦ 0,70 ¦ 16,5 ¦
¦СПН4-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10,1 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП4,5-30 ¦ 4500¦ 900 ¦ ¦ ¦ ¦ 0,31 ¦ 0,79 ¦ 18,2 ¦
¦СПН4,5-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10,7 ¦
+----------+-----+------¦ - ¦ ¦ +--------+-------+--------¦
¦СП5-30 ¦ 5000¦ 1000 ¦ ¦ ¦ ¦ 0,35 ¦ 0,87 ¦ 19,7 ¦
¦СПН5-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 11,1 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП5,5-30 ¦ 5500¦ 1100 ¦ ¦ ¦ ¦ 0,38 ¦ 0,96 ¦ 21,4 ¦
¦СПН5,5-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 11,7 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП6-30 ¦ 6000¦ 1200 ¦ ¦ 300 ¦ 160 ¦ 0,42 ¦ 1,05 ¦ 23,0 ¦
¦СПН6-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 12,4 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП7-30 ¦ 7000¦ 1400 ¦ ¦ ¦ ¦ 0,49 ¦ 1,22 ¦ 33,8 ¦
¦СПН7-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 14,9 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП8-30 ¦ 8000¦ 1600 ¦ 2400 ¦ ¦ ¦ 0,56 ¦ 1,40 ¦ 38,8 ¦
¦СПН8-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 17,8 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП9-30 ¦ 9000¦ 1800 ¦ 2600 ¦ ¦ ¦ 0,63 ¦ 1,57 ¦ 43,1 ¦
¦СПН9-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 19,1 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП10-30 ¦10000¦ 2100 ¦ 2900 ¦ ¦ ¦ 0,70 ¦ 1,75 ¦ 47,4 ¦
¦СПН10-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 20,6 ¦
¦----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП11-30 ¦11000¦ 2300 ¦ 3200 ¦ ¦ ¦ 0,77 ¦ 1,92 ¦ 51,8 ¦
¦СПН11-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 28,8 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП12-30 ¦12000¦ 2500 ¦ 3500 ¦ ¦ ¦ 0,84 ¦ 2,10 ¦ 56,1 ¦
¦СПН12-30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 30,7 ¦
+----------+-----+------+------+-----+-----+--------+-------+--------¦
¦СП3-40 ¦ 3000¦ 600 ¦ ¦ ¦ ¦ 0,30 ¦ 0,75 ¦ 15,4 ¦
¦СПН3-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 10,8 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП3,5-40 ¦ 3500¦ 700 ¦ ¦ ¦ ¦ 0,35 ¦ 0,88 ¦ 17,2 ¦
¦СПН3,5-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 11,4 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП4-40 ¦ 4000¦ 800 ¦ - ¦400 ¦ 275 ¦ 0,40 ¦ 1,01 ¦ 18,9 ¦
¦СПН4-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 12,2 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП4,5-40 ¦ 4500¦ 900 ¦ ¦ ¦ ¦ 0,45 ¦ 1,13 ¦ 20,8 ¦
¦СПН4,5-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 12,9 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП5-40 ¦ 5000¦ 1000 ¦ ¦ ¦ ¦ 0,50 ¦ 1,26 ¦ 22,5 ¦
¦СПН5-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 13,4 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП5,5-40 ¦ 5500¦ 1100 ¦ - ¦ ¦ ¦ 0,55 ¦ 1,38 ¦ 25,1 ¦
¦СПН5,5-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 15,7 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП6-40 ¦ 6000¦ 1200 ¦ ¦ ¦ ¦ 0,60 ¦ 1,51 ¦ 26,8 ¦
¦СПН6-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 16,5 ¦
+----------+-----+------¦ ¦ ¦ +--------+-------+--------¦
¦СП7-40 ¦ 7000¦ 1400 ¦ ¦ ¦ ¦ 0,70 ¦ 1,76 ¦ 37,9 ¦
¦СПН7-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 19,8 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП8-40 ¦ 8000¦ 1600 ¦ 2400 ¦ 400 ¦ 275 ¦ 0,80 ¦ 2,01 ¦ 42,6 ¦
¦СПН8-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 21,6 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП9-40 ¦ 9000¦ 1800 ¦ 2600 ¦ ¦ ¦ 0,91 ¦ 2,26 ¦ 48,1 ¦
¦СПН9-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 24,8 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП10-40 ¦10000¦ 2100 ¦ 2900 ¦ ¦ ¦ 1,01 ¦ 2,52 ¦ 52,6 ¦
¦СПН10-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 26,6 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП11-40 ¦11000¦ 2300 ¦ 3200 ¦ ¦ ¦ 1,11 ¦ 2,77 ¦ 57,3 ¦
¦СПН11-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 28,3 ¦
+----------+-----+------+------¦ ¦ +--------+-------+--------¦
¦СП12-40 ¦12000¦ 2500 ¦ 3500 ¦ ¦ ¦ 1,21 ¦ 3,02 ¦ 62,0 ¦
¦СПН12-40 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 29,9 ¦
+--------------------------------------------------------------------+
Марки свай квадратного сечения с круглой полостью с ненапрягаемой арматурой имеют в обозначении буквы СП, марки свай с круглой полостью с напрягаемой арматурой - СПН.
4. Сваи длиной до 5 м включительно допускается изготовлять без подъемных петель и поднимать их за торцы с помощью специальных захватов.
5. Сваи длиной до 7 м включительно допускается изготовлять без штырей, фиксирующих место строповки при подъеме на копер. В этих случаях стропы при подъеме сваи на копер должны располагаться у подъемной петли.
6. Сваи должны изготавливаться из тяжелого бетона марки по прочности на сжатие не ниже М300.
7. В качестве крупного заполнителя для бетона свай должен применяться щебень из естественного камня и гравия по ГОСТ 10268-80 с размером фракций не более 20 мм.
8. Сваи с ненапрягаемой арматурой армируются пространственными каркасами.
В качестве продольной ненапрягаемой арматуры каркасов должна применяться горячекатаная арматурная сталь классов А-I, А-II и А-III по ГОСТ 5781-82.
Для поперечного армирования свай в качестве конструктивной арматуры следует применять проволоку класса В-I диаметром 5 мм по ГОСТ 6727-80. При отсутствии проволоки класса В-I в качестве поперечной арматуры следует применять проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Поперечная арматура должна быть приварена к продольным стержням в каждом пересечении контактной точечной сваркой.
9. Расположение арматуры в сваях с ненапрягаемой арматурой должно соответствовать указанному на черт. 2. Общий вид арматурного каркаса показан на черт. 3.
Спецификация арматурных изделий на сваю приведена в табл. 2, выборка арматурной стали на одну сваю - в табл. 3, ведомость стержней и выборка стали на один каркас - в табл. 4 и 5.
Армирование свай с ненапрягаемой арматурой
Черт. 2

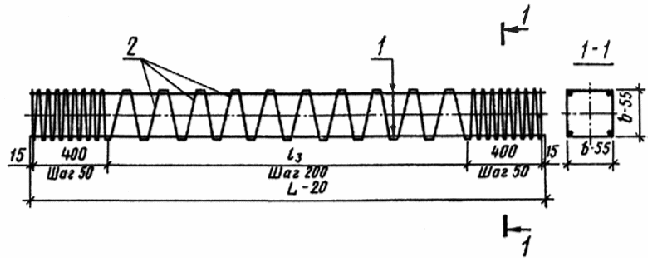

Арматурный каркас
1 - продольная арматура; 2 - поперечная арматура.
Черт. 3
Таблица 2
Спецификация арматурных изделий на сваи
марок СП3-30
СП12-40
+-------------------------------------------------------------------+
¦ ¦ Арматурный ¦ Петли (2 шт.) ¦ Штырь (1 шт.) ¦
¦ Марка сваи ¦ каркас (1 шт.) ¦ ¦ ¦
¦ +------------------------------------------------------¦
¦ ¦ Марки ¦
+------------+------------------------------------------------------¦
¦CП3-30 ¦ КП3-30 ¦ Пп1 ¦ ¦
¦ ¦ +-----------------¦ ¦
¦СП3,5-30 ¦ КП3,5-30 ¦ ¦ ¦
¦CП4-30 ¦ КП4-30 ¦ ¦ ¦
¦СП4,5-30 ¦ КП4,5-30 ¦ ¦ ¦
¦CП5-30 ¦ КП5-30 ¦ Пп2 ¦ - ¦
¦СП5,5-30 ¦ КП5,5-30 ¦ ¦ ¦
¦CП6-30 ¦ КП6-30 ¦ ¦ ¦
¦CП7-30 ¦ КП7-30 ¦ ¦ ¦
¦------------------------------------------------+------------------¦
¦CП8-30 ¦ КП8-30 ¦ ¦ ¦
¦CП9-30 ¦ КП9-30 ¦ ¦ ¦
¦CП10-30 ¦ КП10-30 ¦ Пп3 ¦ Ш1 ¦
¦CП11-30 ¦ КП11-30 ¦ ¦ ¦
¦CП12-30 ¦ КП12-30 ¦ ¦ ¦
+------------+-----------------+-----------------+------------------¦
¦CП3-40 ¦ КП3-40 ¦ ¦ ¦
¦СП3,5-40 ¦ КП3,5-40 ¦ ¦ ¦
¦CП4-40 ¦ КП4-40 ¦ Пп4 ¦ ¦
¦СП4,5-40 ¦ КП4,5-40 ¦ ¦ - ¦
¦CП5-40 ¦ КП5-40 ¦ ¦ ¦
¦------------------------------+-----------------¦ ¦
¦СП5,5-40 ¦ КП5,5-40 ¦ ¦ ¦
¦CП6-40 ¦ КП6-40 ¦ ¦ ¦
¦------------------------------¦ Пп5 +------------------¦
¦CП7-40 ¦ КП7-40 ¦ ¦ ¦
¦CП8-40 ¦ КП8-40 ¦ ¦ ¦
¦------------------------------+-----------------¦ ¦
¦CП9-40 ¦ КП9-40 ¦ ¦ Ш1 ¦
¦CП10-40 ¦ КП10-40 ¦ Пп6 ¦ ¦
¦CП11-40 ¦ КП11-40 ¦ ¦ ¦
¦CП12-40 ¦ КП12-40 ¦ ¦ ¦
+-------------------------------------------------------------------+
Выборка
арматурной стали на сваи марок
СП3-30СП12-40
Таблица 3
Левая часть
+-------------------------------------------------------------------------------+
¦ ¦ Арматурная сталь ¦
¦ Марка +----------------------------------------------------------------------¦
¦ сваи ¦ по ГОСТ 5781-82 ¦
¦ +----------------------------------------------------------------------¦
¦ ¦ Класс А-I ¦ Класс А-II ¦
¦ +------------------------------------------------------+---------------¦
¦ ¦Диаметр,¦Масса,¦Диаметр,¦Масса,¦Диаметр,¦Масса,¦Итого,¦Диаметр,¦Масса,¦
¦ ¦ мм ¦ кг ¦ мм ¦ кг ¦ мм ¦ кг ¦ кг ¦ мм ¦ кг ¦
+--------+--------+------+--------+------+--------+------+------+--------+------¦
¦ СП3-30 ¦ ¦ 7,4 ¦ ¦ ¦ 8 ¦ 0,8 ¦ 8,2 ¦ ¦ ¦
+--------¦ +------¦ ¦ +--------+------+------¦ ¦ ¦
¦СП3,5-30¦ ¦ 9,8 ¦ ¦ ¦ ¦ ¦ 9,8 ¦ ¦ ¦
+--------¦ +------¦ ¦ ¦ ¦ +------¦ ¦ ¦
¦ СП4-30 ¦ ¦11,0 ¦ ¦ ¦ ¦ ¦11,0 ¦ ¦ ¦
+--------¦ +------¦ ¦ ¦ ¦ +------¦ ¦ ¦
¦СП4,5-30¦ ¦12,3 ¦ - ¦ - ¦ ¦ ¦12,3 ¦ ¦ ¦
+--------¦ +------¦ ¦ ¦ ¦ +------¦ ¦ ¦
¦ СП5-30 ¦ ¦13,5 ¦ ¦ ¦ ¦ ¦13,5 ¦ ¦ ¦
+--------¦ +------¦ ¦ ¦ ¦ +------¦ ¦ ¦
¦СП5,5-30¦ ¦14,7 ¦ ¦ ¦ ¦ ¦14,7 ¦ - ¦ - ¦
+--------¦ +------¦ ¦ ¦ ¦ +------¦ ¦ ¦
¦ СП6-30 ¦ ¦16,0 ¦ ¦ ¦ ¦ ¦16,0 ¦ ¦ ¦
+--------¦ 10 +------+--------+------¦ - ¦ - +------¦ ¦ ¦
¦ СП7-30 ¦ ¦ 1,2 ¦ ¦ 24,8 ¦ ¦ ¦26,0 ¦ ¦ ¦
+--------¦ +------¦ ¦------¦ ¦ +------¦ ¦ ¦
¦ СП8-30 ¦ ¦ ¦ ¦ 30,1 ¦ ¦ ¦30,2 ¦ ¦ ¦
+--------¦ ¦ ¦ ¦------¦ ¦ +------¦ ¦ ¦
¦ СП9-30 ¦ ¦ ¦ 12 ¦ 33,7 ¦ ¦ ¦33,8 ¦ ¦ ¦
+--------¦ ¦ ¦ ¦------¦ ¦ +------¦ ¦ ¦
¦ СП10-30¦ ¦ 0,1 ¦ ¦ 37,2 ¦ ¦ ¦37,3 ¦ ¦ ¦
+--------¦ ¦ ¦ ¦------¦ ¦ +------+--------+------¦
¦ СП11-30¦ ¦ ¦ ¦ 1,8 ¦ ¦ ¦ 1,9 ¦ 12 ¦ 39,0 ¦
+--------¦ ¦ ¦ ¦------¦ ¦ +------+--------+------¦
¦ СП12-30¦ ¦ ¦ ¦ 1,8 ¦ ¦ ¦ 1,9 ¦ - ¦ - ¦
+--------+--------+------+--------+------+--------+------+------+--------+------¦
¦ СП3-40 ¦ ¦ 8,8 ¦ ¦ ¦ ¦ ¦ 8,8 ¦ ¦ ¦
+--------¦ +------¦ ¦ ¦ ¦ +------¦ ¦ ¦
¦СП3,5-40¦ ¦10,0 ¦ ¦ ¦ ¦ ¦10,0 ¦
