ГОСТ 24332-88
Группа Ж19
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КИРПИЧ И КАМНИ СИЛИКАТНЫЕ
Ультразвуковой метод определения прочности
при сжатии
Silica bricks and stones. Ultrasonic method
of compressive strength determination
ОКП 57 4120; 57 4124
Дата введения 1989-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
Л.А. Дикарев, канд. техн. наук (руководитель темы); А.С.Бычков, канд. техн. наук (руководитель темы); Г.Н.Бабикова; Л.А.Хохлова; М.И. Шиманская; И.Н.Нагорняк
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 15.08.88 N 162
3. ВЗАМЕН ГОСТ 24332-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)
|
|
|
|
Обозначение НТД, на который дана ссылка
|
Номер пункта, подпункта, приложения |
|
ГОСТ 8.383-86
|
2.1 |
|
ГОСТ 379-79
|
3.2, 3.4, 4.2 |
|
ГОСТ 4366-78
|
2.4 |
|
ГОСТ 5774-76
|
2.4 |
|
ГОСТ 8462-85
|
3.3.5, приложения 2 - 5 |
ВНЕСЕНА поправка, опубликованная в ИУС N 1, 1990 г.
Поправка внесена юридическим бюро "Кодекс".
Настоящий стандарт распространяется на рядовые и лицевые кирпич и камни силикатные, изготовленные способом прессования (далее - изделия), и устанавливает ультразвуковой импульсный метод (далее - ультразвуковой метод) определения предела прочности при сжатии (далее - прочности) этих изделий.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Ультразвуковой метод применяют для определения прочности изделий при их приемке техническим контролем предприятия-изготовителя, а также при контрольной проверке качества изделий государственными и ведомственными инспекциями по качеству или потребителем.
1.2. Ультразвуковой метод основан на связи между временем распространения ультразвуковых колебаний в изделии и его прочностью.
1.3. Ультразвуковые измерения в изделиях проводят способом сквозного соосного прозвучивания согласно черт. 1 и 2.

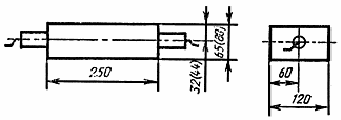

Схемы расположения преобразователей
Кирпич
