ГОСТ 17625-83. Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры.

ГОСТ 17625-83

Группа Ж19

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ И ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ

Радиационный метод определения толщины защитного

слоя бетона, размеров и расположения арматуры

Reinforced concrete structures and units.

Radiative method for determination of concrete protective

covering thickness, reinforcement dimensions and arrangement

ОКП 58 6012

     Дата введения 1984-01-01

УТВЕРЖДЕН  И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 29 июня 1983 г. № 132

ВЗАМЕН  ГОСТ 17625-72

ПЕРЕИЗДАНИЕ.  Март 1987 г.

Настоящий  стандарт распространяется на сборные и монолитные железобетонные конструкции и изделия и устанавливает радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей в конструкциях.

Радиационный  метод следует применять для обследования состояния и контроля качества сборных и монолитных железобетонных конструкций при строительстве особо ответственных сооружений, при эксплуатации, реконструкции и ремонте зданий и сооружений.

1. Общие положения

1.1.  Радиационный метод основан на просвечивании контролируемой конструкции ионизирующим излучением и получении при этом информации о ее внутреннем строении с помощью преобразователя излучения.

1.2.  Просвечивание железобетонных конструкций производят при помощи излучения рентгеновских аппаратов, излучения закрытых радиоактивных источников на основе и тормозного излучения бетатронов.

Классификация  методов контроля - по ГОСТ 18353-79.

1.3.  В качестве преобразователя для регистрации результатов контроля применяют радиографическую пленку. Допускается применение других преобразователей (электрорадиографических пластин, газоразрядных или сцинтилляционных счетчиков), обеспечивающих получение информации о толщине защитного слоя бетона, размерах и расположения арматуры и закладных деталей с нормативной точностью.

1.4.  Оценку толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей производят путем сравнения значений, полученных по результатам просвечивания ионизирующим излучением, с показателями, предусмотренными соответствующими стандартами, техническими условиями, чертежами железобетонных конструкций или результатами расчета.

2. Аппаратура, оборудование и инструменты

2.1.  Определение толщины защитного слоя, размеров и расположения арматуры производят при помощи переносных, передвижных или стационарных рентгеновских аппаратов, гамма-аппаратов и бетатронов.

Основные  технико-эксплуатационные характеристики рентгеновских аппаратов, гамма-аппаратов и бетатронов приведены в справочных приложениях 1 - 3.

2.2.  Радиографическую пленку в зависимости от энергии излучения, требуемой чувствительности и производительности контроля применяют без усиливающих экранов или в различных комбинациях с усиливающими металлическими или флуоресцирующими экранами.

2.3.  При просвечивании железобетонных конструкций применяют вспомогательное оборудование и инструменты: кассеты, усиливающие экраны, маркировочные знаки, эталоны чувствительности, оборудование и химические реактивы для фотообработки пленок, негатоскопы и стандартный инструмент для линейных измерений.

3. Подготовка и проведение контроля

3.1.  Контроль железобетонных конструкций производят в следующем порядке:

подготовка  конструкции к просвечиванию;

выбор  и установка аппарата для просвечивания;

выбор  типа радиографической пленки и способа зарядки кассет;

выбор  фокусного расстояния и длительности экспозиции;

зарядка  кассет;

выбор  способа установки кассет и закрепление их на испытываемой конструкции;

просвечивание  конструкции;

химическая  обработка пленки;

определение  результатов контроля.

3.2.  При подготовке конструкции к просвечиванию производят ее визуальный осмотр, очистку поверхности конструкции от загрязнений и натеков бетона, разметку и маркировку контролируемых участков.

Число  и расположение просвечиваемых участков устанавливают в зависимости от размеров, назначения и предъявляемых к конструкции технических требований.

3.3.  Разметку мест просвечивания на конструкции производят с помощью ограничительных меток и маркировочных знаков. Маркировочные знаки обозначают условный шифр и номер контролируемой конструкции, просвечиваемых участков и условный шифр оператора, проводящего испытания.

3.3.1.  Ограничительные метки устанавливают на границах просвечиваемых участков конструкции со стороны источника излучения.

Маркировочные  знаки, изготовляемые из свинца, располагают на поверхности конструкции, обращенной к пленке, или непосредственно на кассете с пленкой.

3.4.  Выбор аппарата для просвечивания и энергии излучения производят с учетом толщины контролируемой конструкции и плотности бетона (приложения 1 - 3).

3.5.  Выбор типа и толщины усиливающих экранов осуществляют с учетом энергии ионизирующего излучения и характеристик просвечиваемой конструкции.

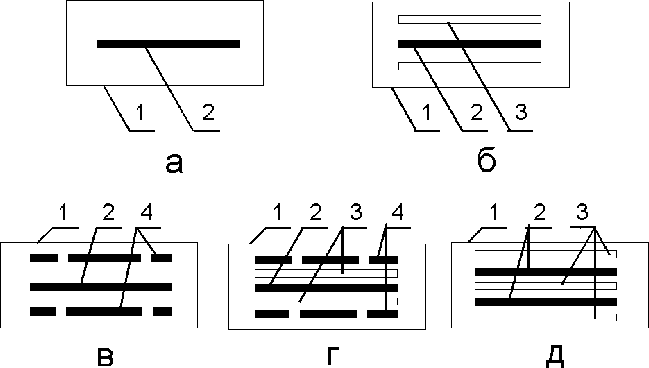

3.5.1.  При просвечивании может быть принята одна из следующих схем заряда кассет (черт. 1):

радиографическая  пленка в кассете (черт. 1а);

два  усиливающих флуоресцирующих экрана и радиографическая пленка между ними в кассете (черт. 1 б);

два  металлических экрана и радиографическая пленка между ними в кассете (черт. 1 в);

два  металлических экрана, два усиливающих флуоресцирующих экрана и радиографическая пленка между ними в кассете (черт. 1 г);

усиливающий  флуоресцирующий экран, радиографическая пленка, усиливающий флуоресцирующий экран, радиографическая пленка и усиливающий флуоресцирующий экран в кассете (черт. 1 д).

1 - кассета; 2 - радиографическая пленка; 3 - усиливающий флуоресцирующий экран;

 4 - металлический экран.

Черт. 1

3.5.2.  При зарядке кассет металлические и флуоресцирующие усиливающие экраны должны быть прижаты к радиографической пленке.

3.5.3.  В особых случаях допускается применение схемы двойной зарядки кассет, при которой в одной кассете устанавливают дублирующие пленку и экраны.

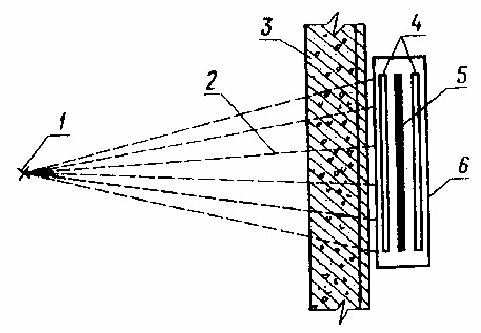

3.6.  Кассету с пленкой и экранами устанавливают на просвечиваемом участке конструкции таким образом, чтобы ось рабочего пучка излучения проходила через центр пленки (черт. 2).

1 - источник излучения; 2 - поток ионизирующего излучения; 3 - просвечиваемый участок конструкции;

 4 - усиливающие экраны; 5 - пленка; 6 - кассета

Черт. 2

3.7.  Выбор фокусного расстояния и длительности экспозиции производят при помощи экспонометров или специальных номограмм с учетом энергии ионизирующего излучения, типа радиографической пленки, толщины и плотности бетона просвечиваемой конструкции.

3.8.  Установку радиационной аппаратуры и подготовку ее к работе производят в соответствии с инструкцией по эксплуатации аппаратуры.

3.9.  Включают аппарат для просвечивания путем подачи на него напряжения питания (для рентгеновских аппаратов и бетатронов) или путем перевода источника излучения в рабочее положение (для гамма-аппаратов).

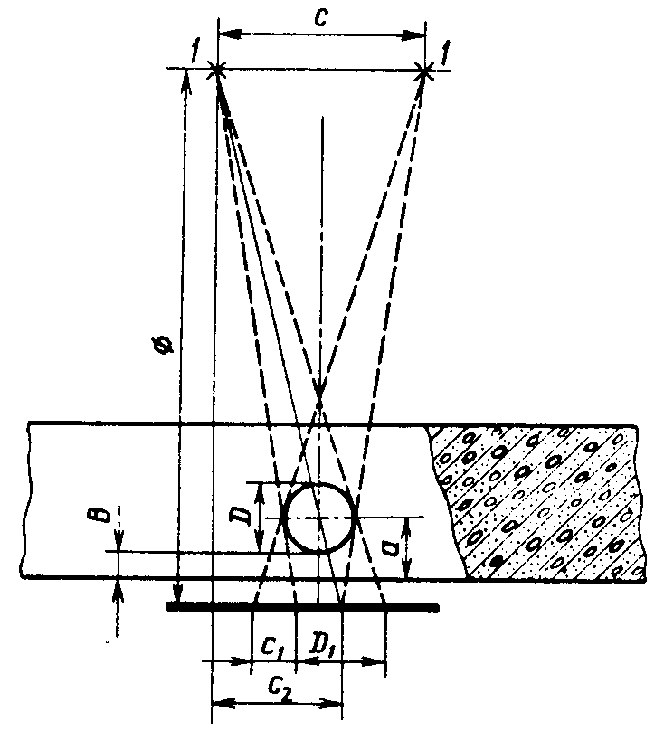

3.10.  Толщину защитного слоя бетона, размеры и расположение арматуры и закладных деталей определяют с использованием схемы просвечивания со смещением источника излучения (черт. 3).

- диаметр арматурного стержня; - проекция арматурного стержня;

- толщина защитного сллоя; - фокусное расстояние; - расстояние между первым

 и вторым положением источника; - смещение проекций арматурного стержня на пленке;

 - расстояние от оси проекции стержня до прямой, проходящей через источник

перпендикулярно поверхности пленки; а - расстояние от поверхности

 конструкции до центра арматуры; 1 - источник излучения

Черт. 3

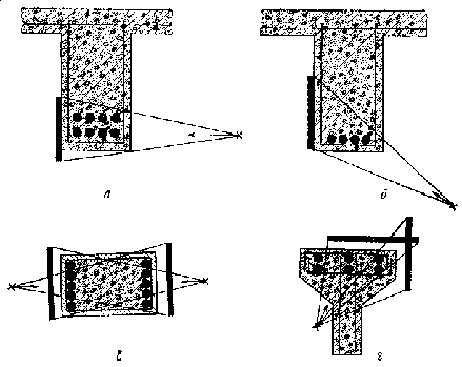

3.11.  Примерные схемы просвечивания железобетонных конструкций представлены на черт. 4.

а - балка ребристого перекрытия при двухрядном расположении арматуры;

б - то же, при однорядном расположении; в - колонна; г - сборная балка

Черт. 4

4. Обработка результатов

4.1.  Снимки контролируемой конструкции получают путем фотообработки радиографической пленки по окончании просвечивания.

Фотообработка  включает в себя проявление пленки, ее промежуточную и окончательную промывку, фиксирование и сушку.

4.2.  Снимки считают годными для расшифровки, если они удовлетворяют следующим требованиям:

на  пленке видно изображение всего контролируемого участка конструкции;

на  пленке видны изображения всех ограничительных меток, маркировочных знаков и эталона чувствительности;

плотность  потемнения снимка находится в интервале 1,2 - 3,0 единиц оптической плотности;

на  пленке не имеется пятен, полос и повреждений эмульсионного слоя, затрудняющих возможность определения толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей.

4.3.  Расшифровку снимков производят в затемненном помещении на осветителях-негатоскопах с регулируемой яркостью освещенного поля.

4.4.  Толщину защитного слоя бетона, размеры и расположение арматуры и закладных деталей определяют по снимку при помощи прозрачной линейки.

4.5.  Толщину защитного слоя бетона , мм при просвечивании конструкции со смещением источника излучения рассчитывают по формуле

4.6.  Диаметр арматурного стержня , мм вычисляют по формуле

4.7.  Результаты определения толщины защитного слоя бетона, размеров и расположения арматуры заносят в специальный журнал. Форма журнала приведена в рекомендуемом приложении 4.

5. Требования безопасности

5.1.  При просвечивании конструкции, а также при транспортировке и хранении аппаратуры с источниками излучения необходимо строго соблюдать требования действующих санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений, утвержденных Минздравом СССР, и требования инструкции по эксплуатации радиационной аппаратуры.

5.2.  Монтаж, накладку и ремонт радиационной аппаратуры контроля проводят только специализированные организации, имеющие разрешение на проведение указанных работ.

Приложение 1

Справочное

Основные технические характеристики рентгеновских аппаратов
