ГОСТ 25912.4-91
Группа Ж 33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ
ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ
Конструкция
Structure fittings and mounting products
of reinforced concrete alabs for aerodrome pavement.
Structure
ОКП 58 6711
Дата введения 1992-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР
РАЗРАБОТЧИКИ Б.И.Демин, канд.техн.наук (руководитель темы); В.А.Долинченко, канд. техн.наук; Н.Б.Васильев, канд.техн.наук; В.А.Кульчицкий, канд.техн.наук; К.Д.Жуков; Л.Б.Пчелкина; В.М.Скубко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 N 8
3. ВЗАМЕН ГОСТ 25912.3-83
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
----------------------------------------------------------
Обозначение НТД, на который ¦ Номер пункта
дана ссылка ¦
------------------------------+---------------------------
ГОСТ 103-76 ¦ 3
ГОСТ 535-88 ¦ 3
ГОСТ 14098-85 ¦ 4
ГОСТ 25912.0-91 ¦ 6
ГОСТ 25912.1-91 ¦ Вводная часть; 7
ГОСТ 25912.2-91 ¦ Вводная часть; 7
ГОСТ 25912.3-91 ¦ Вводная часть; 7
СНиП 2.01.01-82 ¦ 3
Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия предварительно напряженных железобетонных плит ПАГ, предназначенных для устройства сборных аэродромных покрытий, - ПАГ-14 по ГОСТ 25912.1, ПАГ-18 по ГОСТ 25912.2 и ПАГ-20 по ГОСТ 25912.3 и устанавливает конструкцию указанных арматурных и монтажно-стыковых изделий.
1. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 1, монтажно-стыковых изделий - на черт. 2.

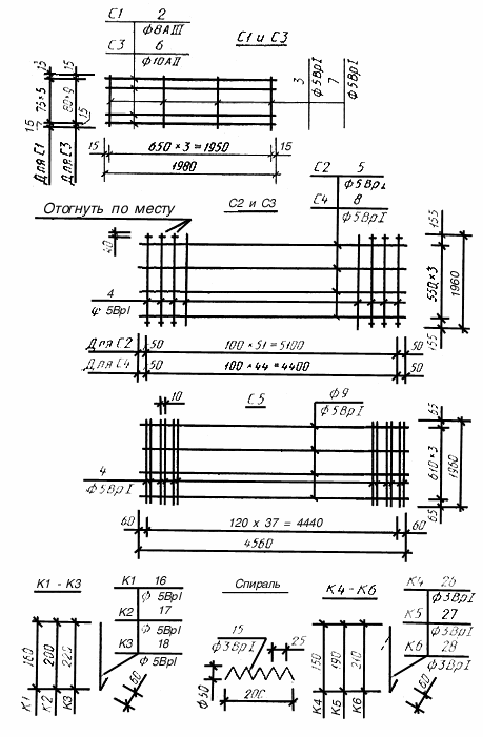

Черт. 1
В скобках указаны размеры для М4 и М4б

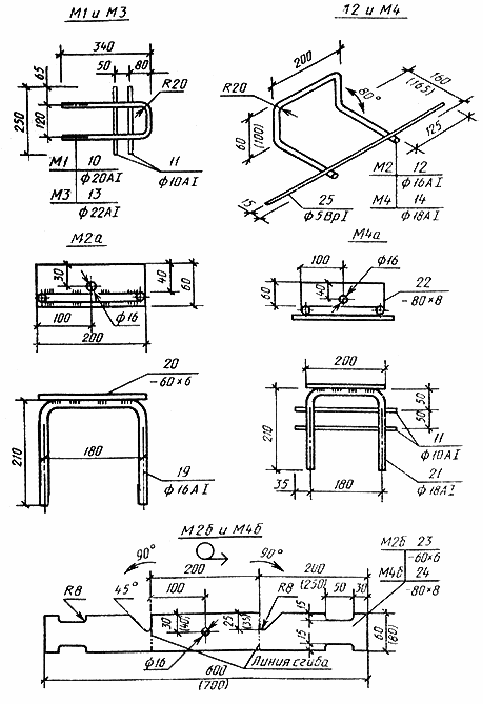

Черт. 2
2. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 1 и 2.
Таблица 1
|
|
|
|
|
|
|
|
|
|
|
Марка изделия |
Позиция |
Сечение
|
Длина, м
|
Число |
Общая длина,
|
Выборка стали на изделие |
||
|
|
|
|
|
|
м
|
Сечение |
Длина, м |
Масса, кг |
|
|
2
|
|
1980 |
6
|
11,88 |
|
11,88
|
4,70 |
8АIII
