ГОСТ 23899-79 Колонны железобетонные под параболические лотки. Технические условия.

ГОСТ 23899-79

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ

ПОД ПАРАБОЛИЧЕСКИЕ ЛОТКИ

Технические условия

Column reinforced concrete for parabolic

shoots. Technical condition

ОКП 58212

Дата введения 1981-01-01

РАЗРАБОТАН  Министерством мелиорации и водного хозяйства СССР

ИСПОЛНИТЕЛИ

Ю.А.Тевелев  (руководитель темы), Г.А.Ивянский, Н.Н.Светликова

ВНЕСЕН  Министерством мелиорации и водного хозяйства СССР

Зам.министра  Б.Г.Штепа

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 ноября 1979 г. N 216

Настоящий  стандарт распространяется на железобетонные колонны, изготовляемые из тяжелого бетона и предназначенные для опирания параболических лотков оросительных систем с расходом воды до 5 м/с, сооружаемых во всех климатических районах страны с сейсмичностью до 8 баллов включительно.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Колонны железобетонные под параболические лотки подразделяют на два типа:

СК  - свая-колонна;

К  - стойка-колонна, заделываемая в фундамент стаканного типа.

1.2.  Форма, размеры колонн и расположение монтажных петель должны соответствовать указанным на черт.1 и 2 и в табл.1.

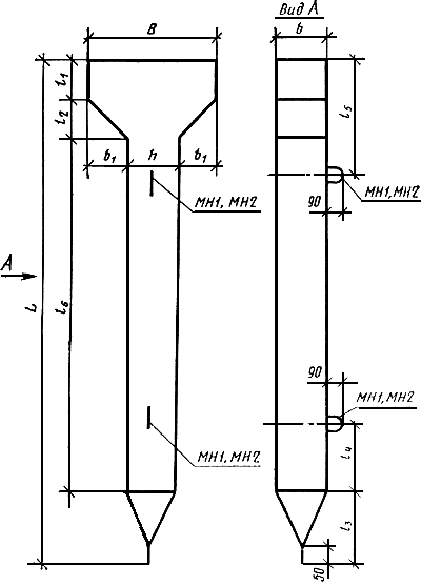

Колонна типа СК

Черт.1

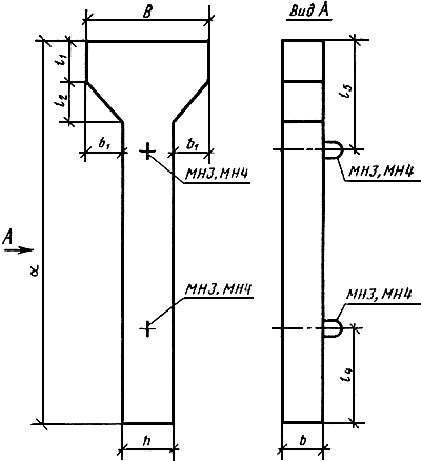

Колонна типа К

Черт.2

Таблица 1

Параметры колонн под лотки

1.3.  Марки колонн под лотки обозначаются в соответствии с ГОСТ 23009-78.

1.4.  Колонны в зависимости от длины опирающихся на них лотков подразделяют по несущей способности на две группы:

1  - колонны под лотки длиной 6 м;

2  - колонны под лотки длиной 8 м.

Пример  условного обозначения колонны типа СК, длиной 4000 мм, шириной 200 мм и шириной наголовника 450 мм, 1-й по несущей способности (под лотки длиной 6 м):

СК 40.2.5-1 ГОСТ 23899-79

1.5.  При соответствующем технико-экономическом обосновании допускается изготовлять колонны с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15, без изменения площади поперечного сечения. При этом защитный слой бетона должен быть не менее 30 мм.

Поперечное  сечение основного каркаса колонн может иметь трапецеидальную форму, каркасы в этом случае следует выполнять по специальным чертежам, утвержденным в установленном порядке.

1.6.  Технические показатели и армирование колонн следует принимать по табл.2 и обязательному приложению 1 к настоящему стандарту.

Таблица 2

Технические показатели колонн под лотки
