ГОСТ 13981-87. Формы для изготовления железобетонных виброгидропрессованных напорных труб.

ГОСТ 13981-87

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФОРМЫ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ

ВИБРОГИДРОПРЕССОВАННЫХ НАПОРНЫХ ТРУБ

Технические условия

Forms for reinforced concrete pressure pipes

made by vibrohydropressed method. Specifications


ОКП 48 4223

     Дата введения 1989-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


1.  РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР

ИСПОЛНИТЕЛИ

И.И.Бергер  (руководитель темы); В.В.Девятов, канд. техн. наук; А.И.Будников, канд. техн. наук; А.Л.Ционский, канд. техн. наук; Г.С.Гершвальд, канд. техн. наук; Г.С.Митник, канд. техн. наук; Л.Н.Рабинович; Р.М.Колтовская; И.Н.Нагорняк


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.12.87 N 289


3.  ВЗАМЕН ГОСТ 13981-77


4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


          ---------------------------------------------

             Обозначение НТД, на   |   Номер пункта,

             который дана ссылка   |    подпункта

          -------------------------+-------------------

             ГОСТ 2.601-68         |   1.4.2

             ГОСТ 6.37-79          |   1.4.3

             ГОСТ 8.062-85         |   1.3.11.2

             ГОСТ 8.326-78         |   3.1

             ГОСТ 9.014-78         |   1.6.9

             ГОСТ 9.032-74         |   1.3.6.1; 3.11

             ГОСТ 9.104-79         |   1.3.6.1

             ГОСТ 9.402-80         |   1.3.6.1

             ГОСТ 10-75            |   3.1

             ГОСТ 162-80           |   3.1

             ГОСТ 166-80           |   3.1

             ГОСТ 380-71           |   1.3.11.1

             ГОСТ 427-75           |   3.1

             ГОСТ 882-75           |   3.1

             ГОСТ 1050-74          |   1.3.11.1

             ГОСТ 2246-70          |   1.3.8.1

             ГОСТ 2405-80          |   3.1

             ГОСТ 2789-73          |   1.3.8.2; 1.3.10.3

             ГОСТ 3242-79          |   3.8; 3.9; 3.10

             ГОСТ 4543-71          |   1.3.11.1

             ГОСТ 5264-80          |   1.3.8.1

             ГОСТ 7502-80          |   3.1

             ГОСТ 8713-79          |   1.3.8.1

             ГОСТ 9238-83          |   4.1.1

             ГОСТ 9378-75          |   3.1

             ГОСТ 9467-75          |   1.3.8.1

             ГОСТ 10198-78         |   1.6.3

             ГОСТ 12586.0-83       |   1.1

             ГОСТ 12586.1-83       |   1.1

             ГОСТ 12969-67         |   1.5.1

             ГОСТ 12971-67         |   1.5.1

             ГОСТ 13837-79         |   3.1

             ГОСТ 13981-87         |   1.2.3

             ГОСТ 14192-77         |   1.6.8

             ГОСТ 14771-76         |   1.3.8.1

             ГОСТ 14959-79         |   1.3.11.1

             ГОСТ 15150-69         |   1.1; 4.1.1; 4.2.1

             ГОСТ 15151-69         |   1.1

             ГОСТ 16037-80         |   1.3.8.1

             ГОСТ 19300-86         |   3.1

             ГОСТ 23170-78         |   1.6.6

             ГОСТ 23679-79         |   3.1

             ГОСТ 25706-83         |   3.1

             СНиП 3.09.01-85       |   5.4


5.  ВНЕСЕНА поправка, опубликованная в ИУС N 6 1990 г.

Поправка  внесена юридическим бюро "Кодекс".

Настоящий  стандарт распространяется на стальные формы (далее формы), предназначаемые для изготовления железобетонных виброгидропрессованных напорных труб и поставляемые для нужд народного хозяйства и на экспорт.


1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


1.1.  Формы должны изготовляться в соответствии с требованиями настоящего стандарта и технической документации, утвержденной в установленном порядке. Исполнение форм для климатических районов с умеренным климатом У, категории размещения 5 - по ГОСТ 15150-69.

Формы  должны обеспечивать изготовление труб по ГОСТ 12586.0-83 и ГОСТ 12586.1-83.

При  изготовлении форм для экспорта, кроме того, должны учитываться требования заказа-наряда внешнеторговой организации, а для стран с тропическим климатом - требования ГОСТ 15151-69.

Комплектующие  изделия должны быть изготовлены в том же исполнении, что и форма.


1.2.  Основные параметры и размеры


1.2.1.  Основные параметры и предельные отклонения от проектных размеров форм должны соответствовать указанным в табл. 1-3 и на чертеже.


                                                          Таблица  1

--------------------------------------------------------------------

                   |               |   Максимальное    |

 Диаметр условного |Число разъемов |   опрессовочное   |Масса формы,

 прохода трубы, мм | наружной формы|     давление,     |кг, не более

                   |               |   МПа  (кгс/см20924.gif)  |

-------------------+---------------+-------------------+------------

        500        |       2       |      3,8 (38)     |    3500

        600        |       2       |      3,8 (38)     |    4000

        800        |       4       |      3,6 (36)     |    6300

       1000        |       4       |      3,6 (36)     |    7900

       1200        |       4       |      3,6 (36)     |    9400

       1400        |       4       |      3,7 (37)     |   13500

       1600        |       4       |      3,7 (37)     |   15500

                   |               |                   |

Примечание.  Допускается до 01.01.90 выпуск наружных форм диаметром условного прохода 800 мм с двумя разъемами.


                                                           Таблица 2

--------------------------------------------------------------------

                                                       |Пред. откл.

             Наименование размера                      |от проектных

                                                       |размеров, мм

-------------------------------------------------------+------------

  Длина наружной формы (секций) 20925.gif                    |    ±0,70

  Длина внутренней формы  20926.gif                           |    ±3,00

  Длина раструбообразователя  20927.gif                       |    ±3,00

  Длина калибрующего кольца   20928.gif                       |    ±0,25

                                                       |

  Толщина анкерных колец  20929.gif;20930.gif                      |    ±0,15

  Внутренний диаметр наружной формы для труб диаметром |

условного прохода  20931.gif:                                 |

                                                       |

  500, 600, 800                                        |    +4,00

                                                       |    -2,00

  1000, 1200                                           |    +6,00

                                                       |    -2,00

  1400, 1600                                           |    +7,00

                                                       |    -3,00

  Наружный диаметр раструбообразователя  20932.gif          |    -4,00

  Внутренний даметр калибрующего кольца  20933.gif            |

                                                       |    ±1,00

  Диаметральное расстояние между осями отверстий и     |

выступов пазов анкерных колец 20934.gif;20935.gif                   |    ±0,50

  Наружный диаметр калибрующего и нижнего анкерного    |

кольца  20936.gif;20937.gif                                         |    -1,00

  Наружный диаметр внутренней формы   20938.gif             |    +1,00

                                                       |    -2,00

  Радиальное смещение анкерных и калибрующих колец от  |

внутренней поверхности наружной формы                  |    ±1,00

                                                       |

Примечание.  На наружной поверхности внутренней формы допускаются черноты в пределах допуска.


                                                  Таблица 3

                                                         мм

-----------------------------------------------------------

                       |  Толщины анкерных колец

   Диаметр условного   +-----------------------------------

   прохода трубы       |        20939.gif       |       20940.gif

-----------------------+-----------------+-----------------

          500          |        46       |

          600          |        45       |

          800          |        47       |

         1000          |        46       |       45

         1200          |        45       |

         1400          |        46       |

         1600          |        45       |

                       |                 |

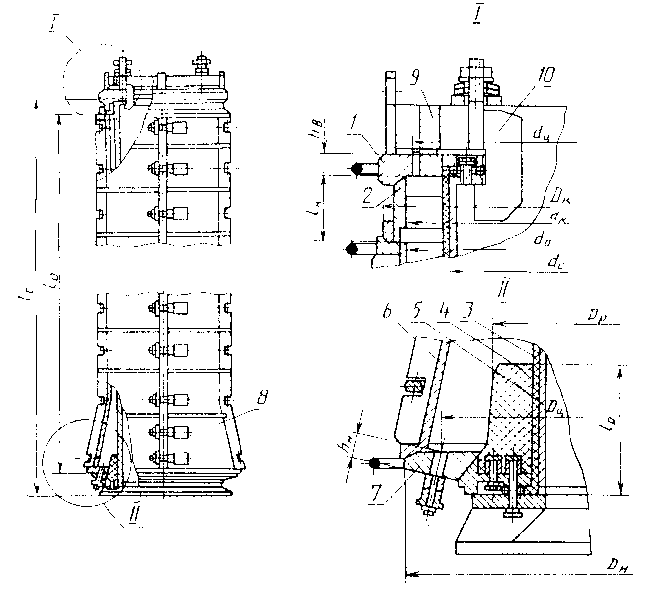

1  - верхнее анкерное кольцо; 2 - калибрующее кольцо;

3 - чехол; 4 - раструбообразователь; 5 - внутренняя форма;

6 - наружная форма; 7 - нижнее анкерное кольцо;

8 - пружинный болт; 9 - крестовина; 10 - захват крестовины

Примечание.  Чертеж не определяет конструкцию формы.


1.2.2.  Формы подразделяют на два типа в зависимости от способа укладки и уплотнения бетонной смеси:



       НВП -для работы с навесными вибраторами или на виброплощадке;


 НВПС -для работы с навесными вибраторами или на виброплощадке или с вибросердечником.

1.2.3.  Условное обозначение форм состоит из типа формы и диаметра условного прохода трубы.

Пример  условного обозначения формы, предназначенной для работы с навесными вибраторами или на виброплощадке для изготовления труб диаметром условного прохода 1000 мм:


Форма НВП 1000 ГОСТ 13981-87
