ГОСТ 23972-80. Фундаменты железобетонные для параболических лотков.

ГОСТ 23972-80

Группа ЖЗЗ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФУНДАМЕНТЫ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ ПАРАБОЛИЧЕСКИХ ЛОТКОВ

Технические условия

Foundations reinforced concrete

for parabolic shoots. Specifications

     OKП 58 1000

     Дата введения документа 1981-01-01

РАЗРАБОТАН

Министерством  мелиорации и водного хозяйства СССР

Государственным  комитетом СССР по делам строительства

ИСПОЛНИТЕЛИ

Ю.  А.  Тевелев (руководитель темы);  Г. А.  Ивянский;  Н. Н. Светликова;  С.В.  Тимофеев, канд. техн. наук

ВНЕСЕН  Министерством мелиорации и водного хозяйства СССР

Зам.  министра  Б. Г. Штепа

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 29 ноября 1979 г. N 226

Настоящий  стандарт распространяется на железобетонные фундаменты под колонны параболических лотков, а также фундаментные плиты, предназначенные для устройства лотковых каналов оросительных систем, изготовляемых из тяжелого бетона, сооружаемых во всех климатических районах страны с сейсмичностью до 8 баллов включительно.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

    1.1.     Фундаменты подразделяются на два типа:

Ф-фундаменты  стаканного типа;

ФП  - фундаментные плиты.

1.2.  Фундаменты в зависимости от глубины наполнения лотков водой подразделяются по несущей способности на две группы:

1  - фундаменты под лотки глубиной наполнения до 800 мм;

2  - фундаменты под лотки с глубиной наполнения 1000 мм,

1.3.  Форма, размеры фундаментов и расположение монтажных петель должны соответствовать указанным на чертеже и в табл. 1.

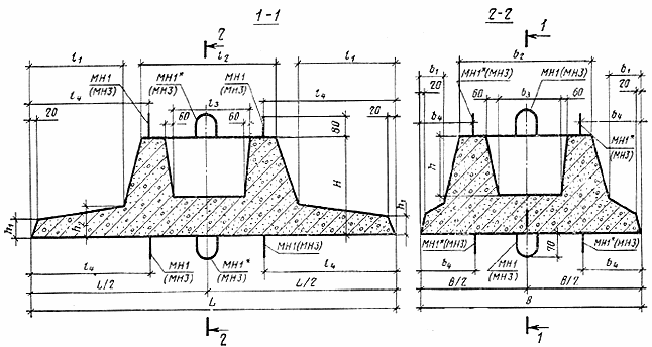

Фундамент стаканного типа

___________

*  Указанные закладные детали в фундаменте Ф 12.6-1 отсутствуют.

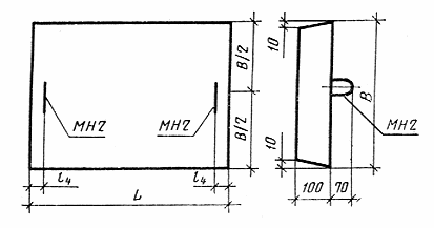

Фундамент плитного типа

1.4.  Технические показатели и параметры фундаментов следует принимать по табл. 1 и 2.

Параметры фундаментов для лотков

Таблица 1

Размеры в мм
