ГОСТ 26067.1-83
Группа Ж 33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫХ ТРУБ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ
Конструкция и размеры
Reinforced concrete sections of nonpressure
rectangular cross-section pipes for hydraulic
structures. Structure and dimensions
ОКП 58 6221
Дата введения 1985-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
РАЗРАБОТАНЫ
Министерством мелиорации и водного хозяйства СССР
Министерством мелиорации и водного хозяйства Украинской ССР
Министерством промышленности строительных материалов СССР
Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
ИСПОЛНИТЕЛИ
С. Н. Путилова (руководитель темы); Е.Ф.Кульженко; Г.М.Реминец, канд. техн.наук; А. С. Герус; В.И.Мелихов, канд.техн.наук; К.А.Маврин, канд. техн.наук; А.Г. Грайфер, канд.техн.наук; А.Л.Ционский, канд.техн. наук; В.С.Широков, канд.техн.наук; А.Е.Шмурнов; В.И.Деньщиков
ВНЕСЕН Министерством мелиорации и водного хозяйства СССР
Зам. министра Б. Г. Штепа
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 8 декабря 1983 г. N 317
1. Настоящий стандарт распространяется на железобетонные звенья безнапорных труб прямоугольного сечения, предназначенные для прокладки трубопроводов гидротехнических сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним.
2. Звенья должны удовлетворять всем требованиям ГОСТ 26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.
3. Технические показатели звеньев приведены в таблице.
Таблица
¦-------------------------------------------------------------------¦
¦ ¦ Класс бетона ¦ Марка бетона¦ Расход материалов ¦
¦ Марка звена ¦ по прочности ¦по водонепро-+-----------------------¦
¦ ¦ на сжатие ¦ ницаемости ¦Бетон, куб.м¦ Сталь, кг¦
¦-------------+---------------+-------------+------------+----------¦
¦ ЗТП15.20-1 ¦ ¦ ¦ 1,93 ¦ 111,3 ¦
¦ ЗТП15.20-2 ¦ ¦ ¦ 1,93 ¦ 126,5 ¦
¦ ЗТП20.20-1 ¦ В22,5 ¦ W6 ¦ 1,66 ¦ 103,3 ¦
¦ ЗТП20.20-2 ¦ ¦ ¦ 1,66 ¦ 135,1 ¦
¦ ЗТП20.20-3 ¦ ¦ ¦ 2,36 ¦ 174,4 ¦
¦ ЗТП25.20-1 ¦ ¦ ¦ 2,29 ¦ 148,3 ¦
¦ ЗТП25.20-2 ¦ ¦ ¦ 2,29 ¦ 194,1 ¦
¦-------------+---------------+-------------+------------+----------¦

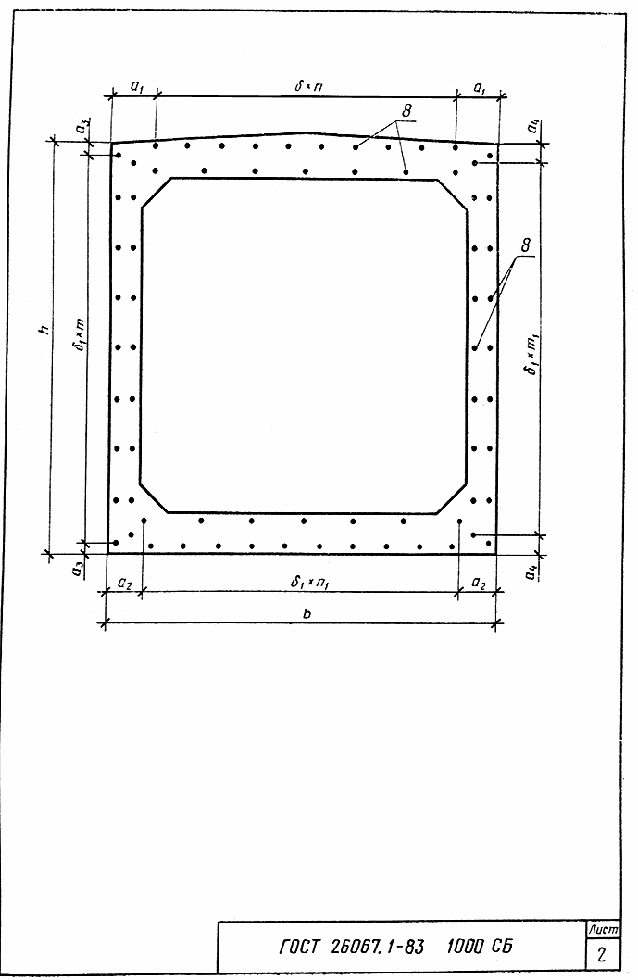

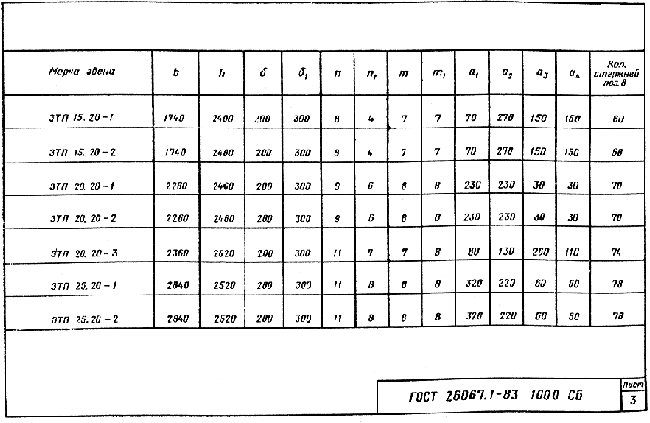

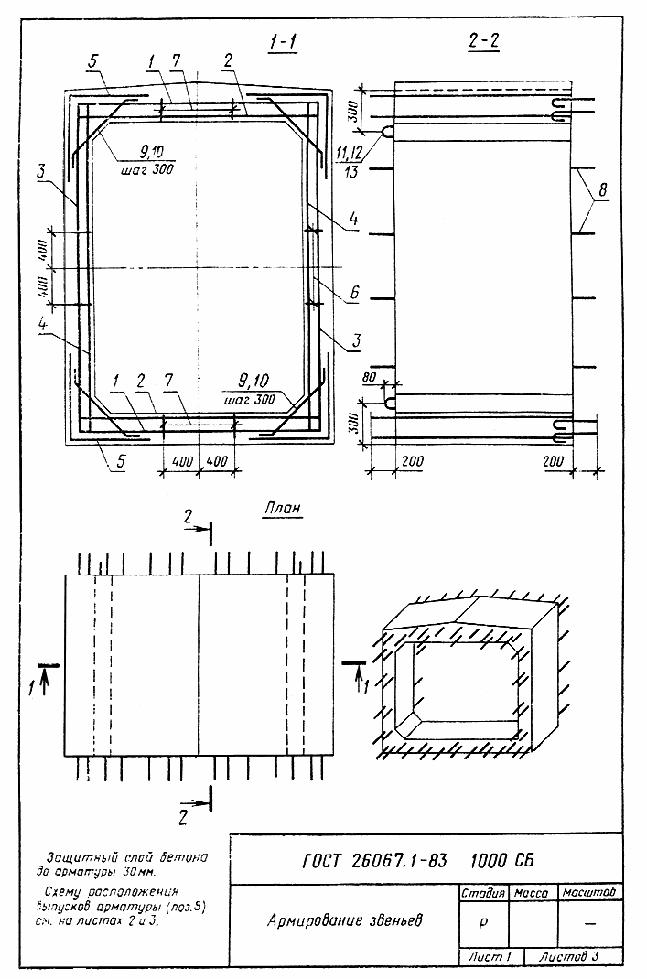

4. Армирование звеньев должно соответствовать указанному на листах 1-3 сборочного черт.1000 СБ ГОСТ 26067.1-83.

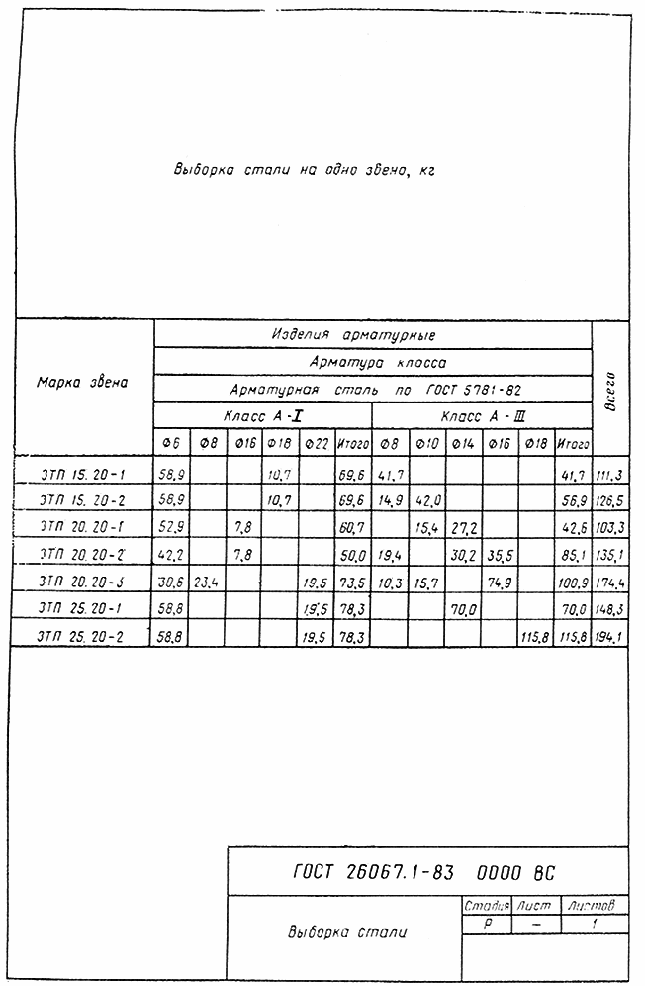

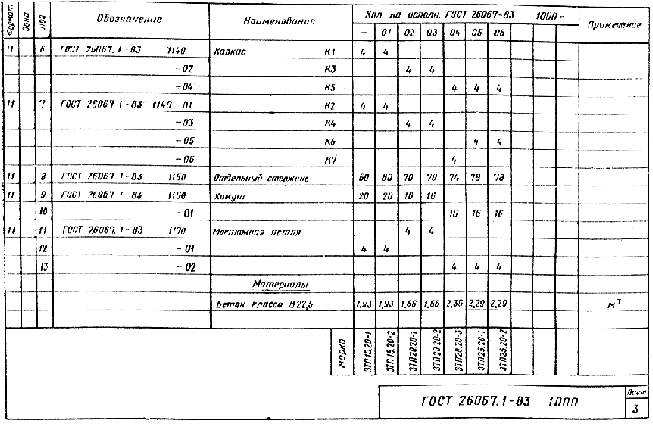

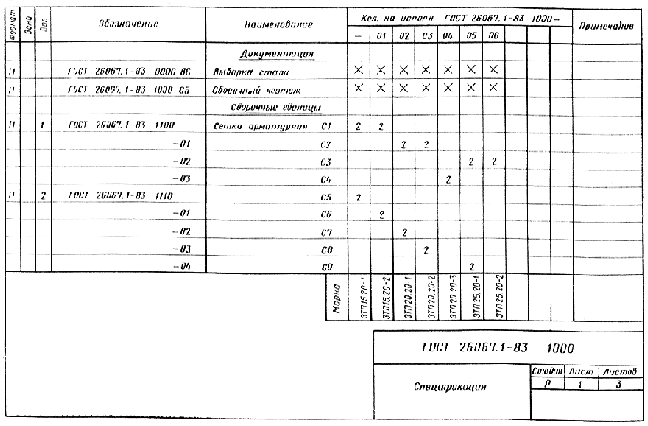

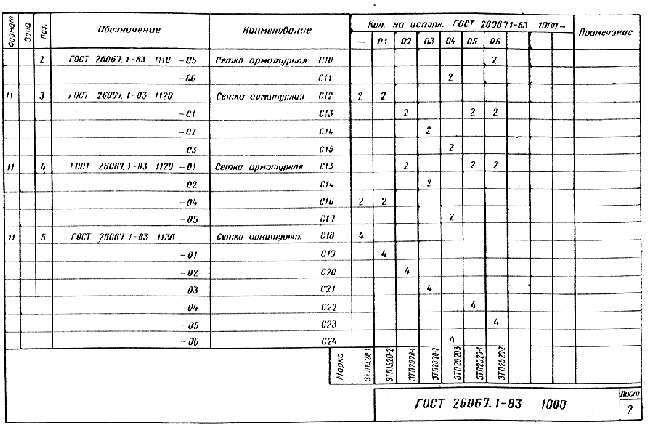

5. Спецификация арматурных изделий на одно звено приведена на листах 1-3 черт.1000; выборка стали - на листе 1 черт.0000 ВС ГОСТ 26067.1-83.

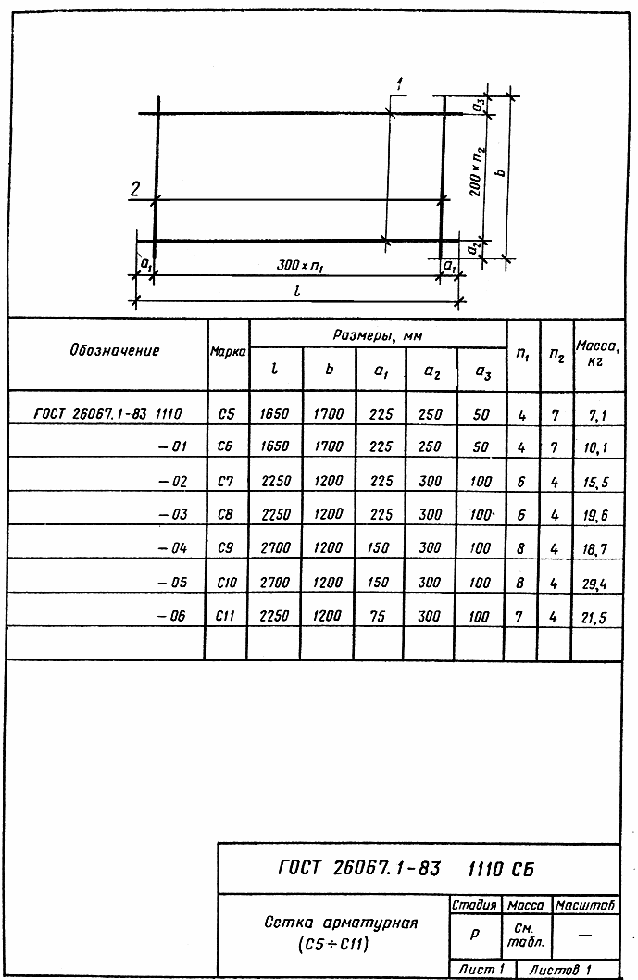

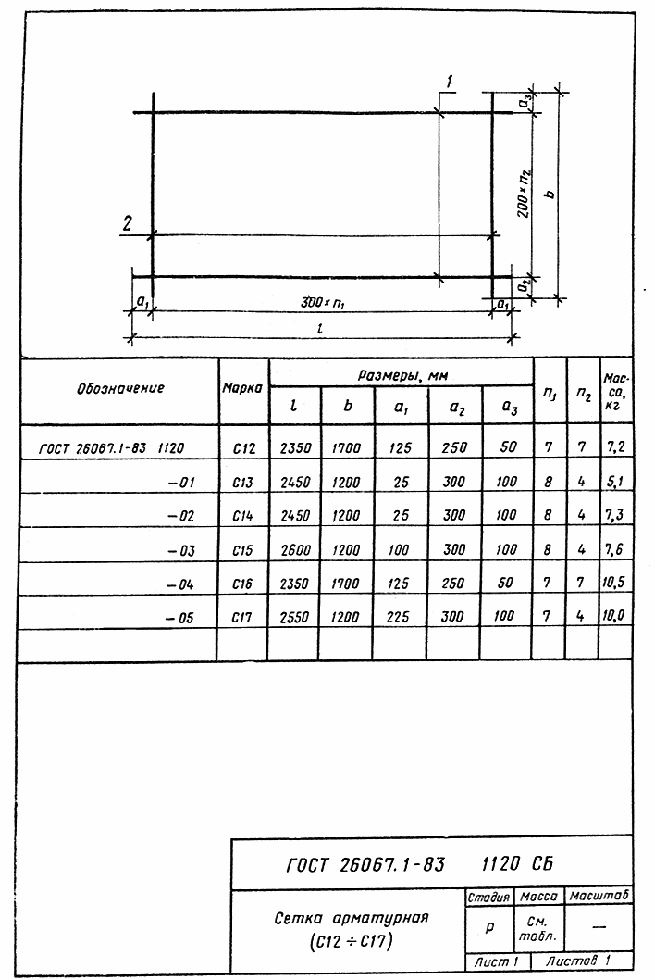

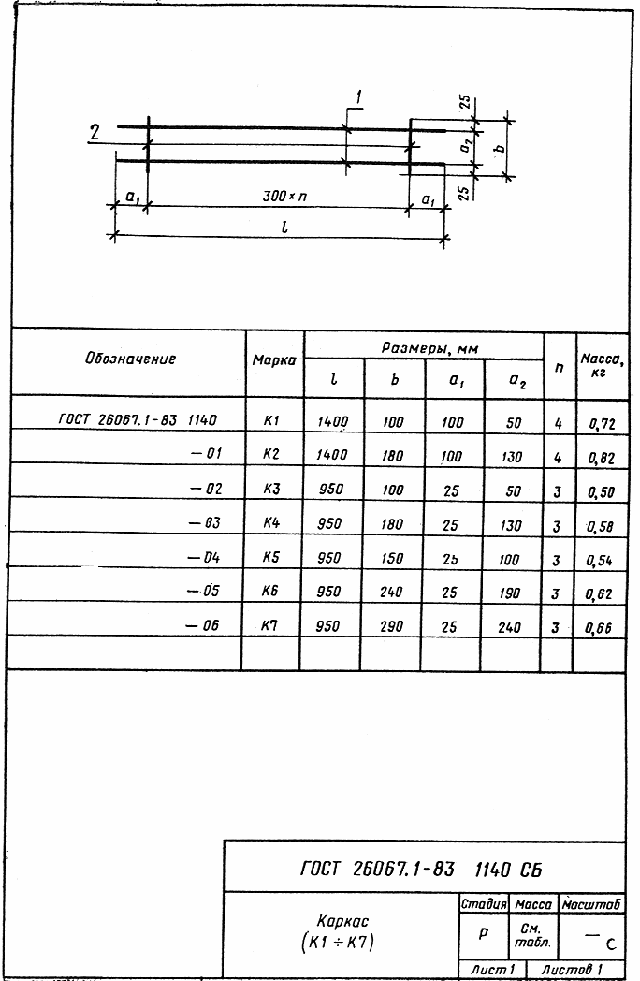

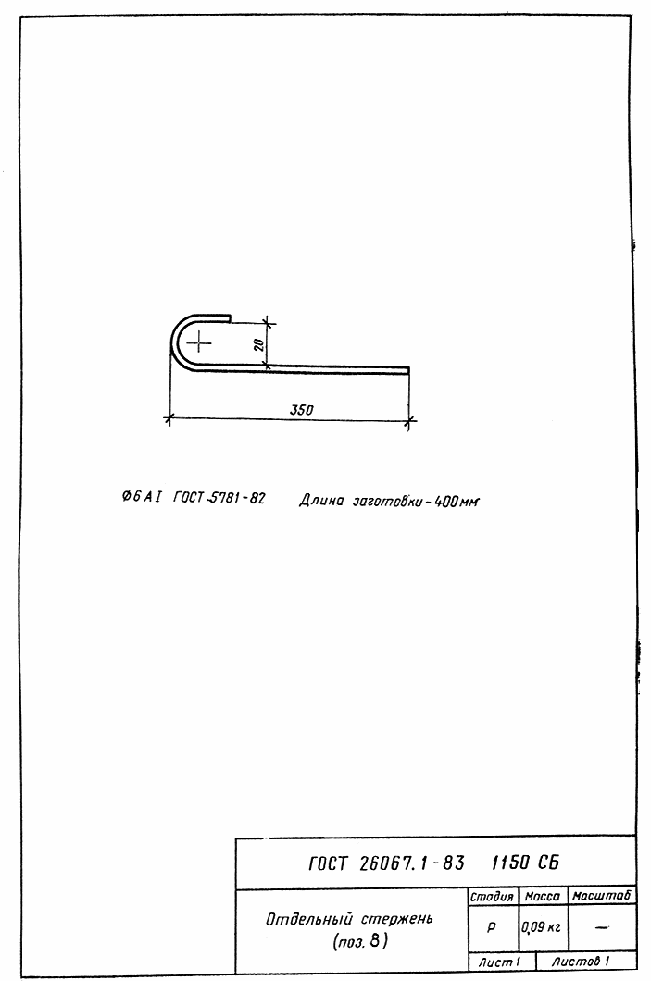

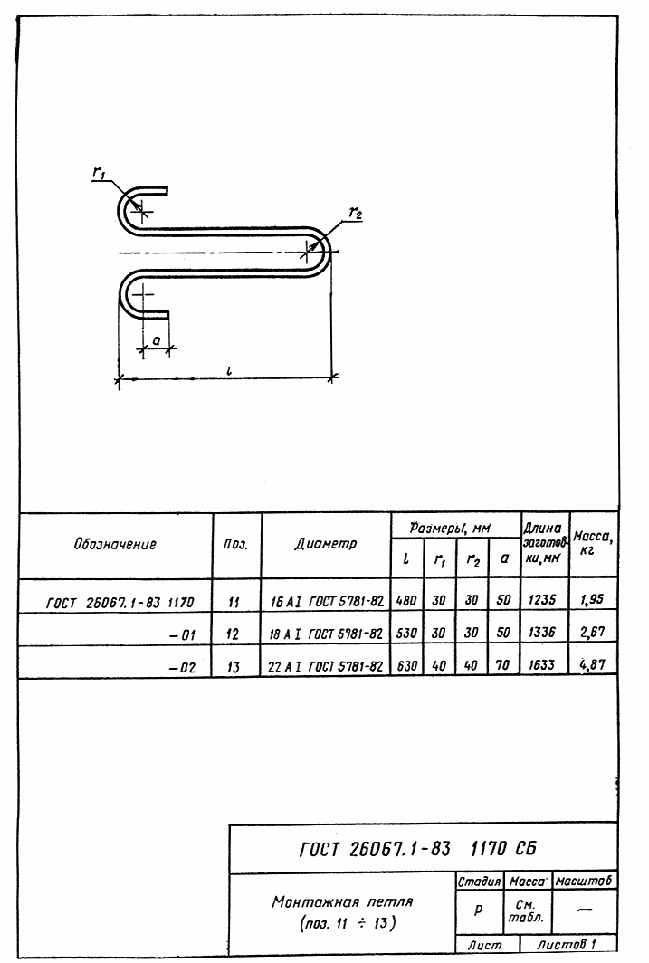

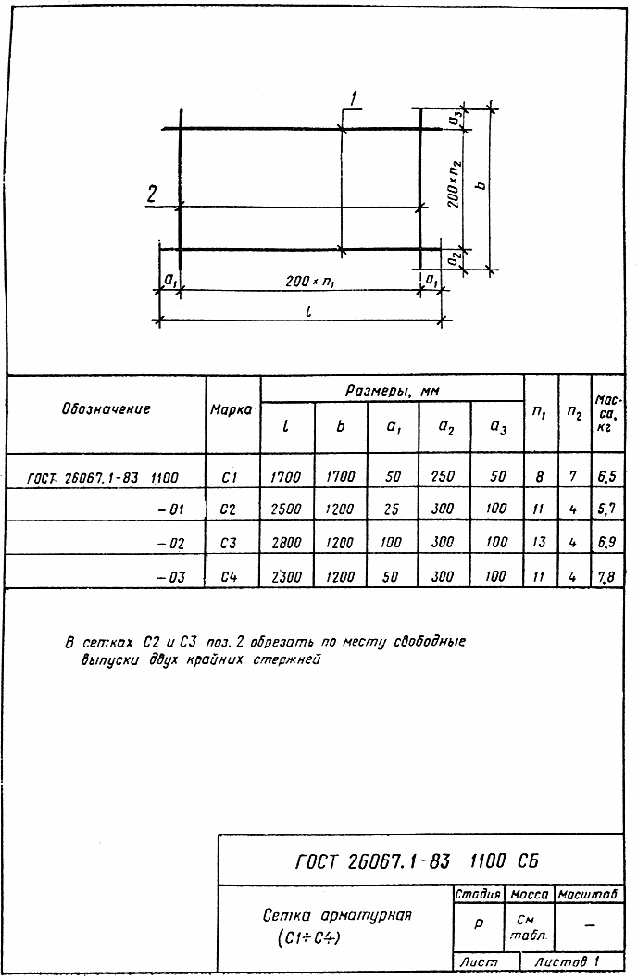

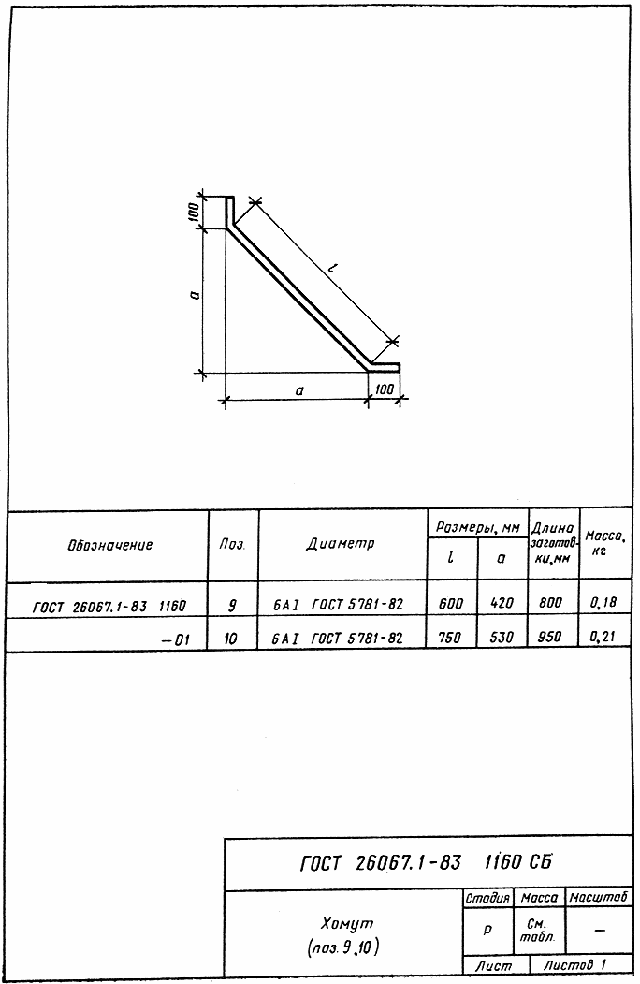

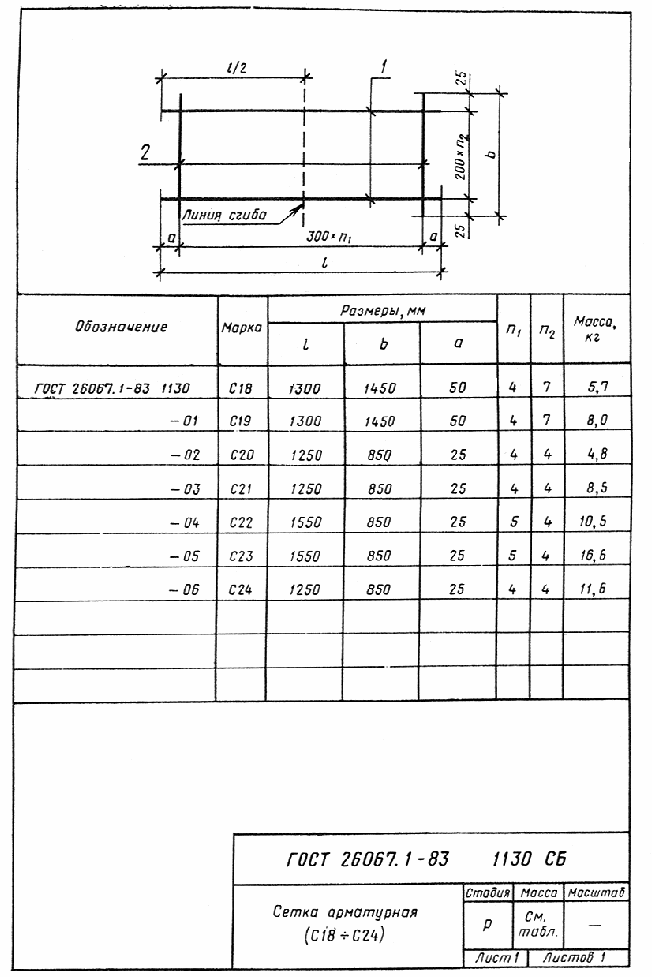

6. Форма и размеры арматурных изделий должны соответствовать указанным на черт.1100 СБ, 1110 СБ, 1120 СБ, 1130 СБ, 1140 СБ, 1150 СБ, 1160 СБ, 1170 СБ ГОСТ 26067.1-83.

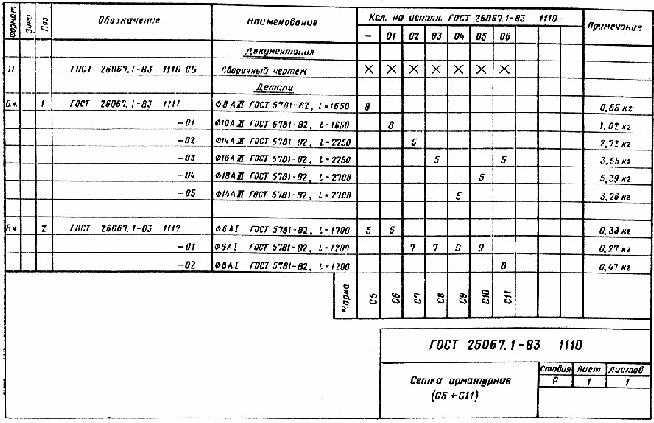

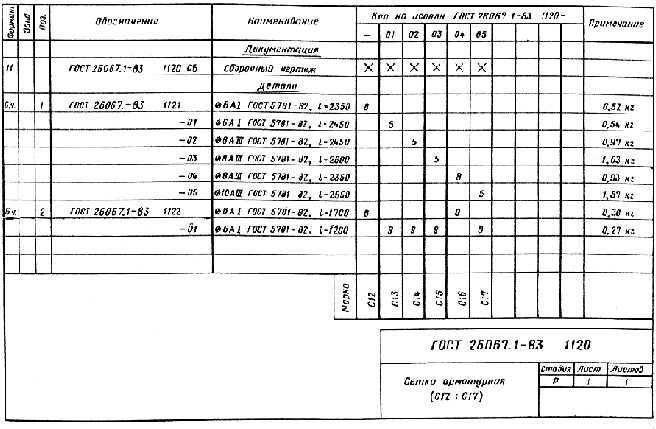

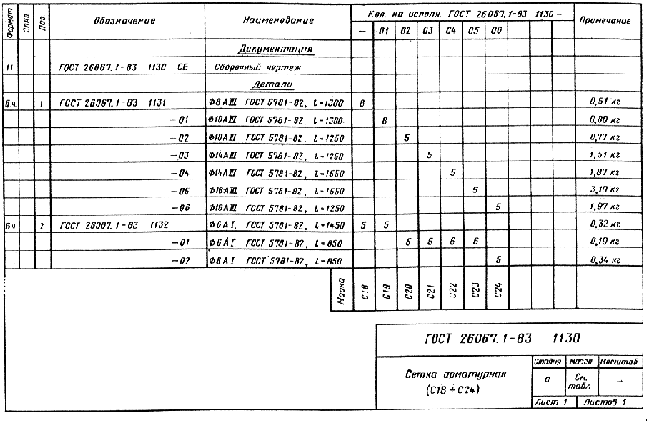

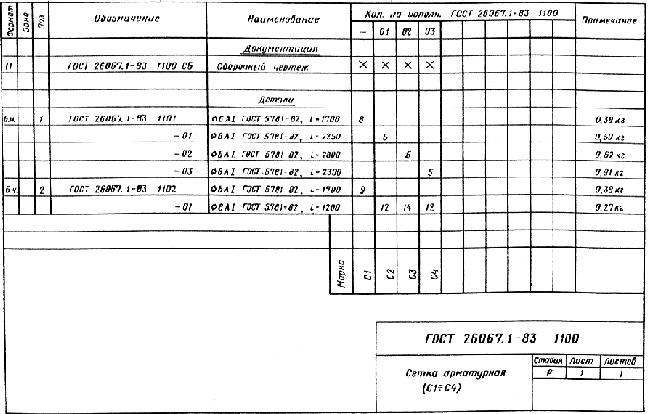

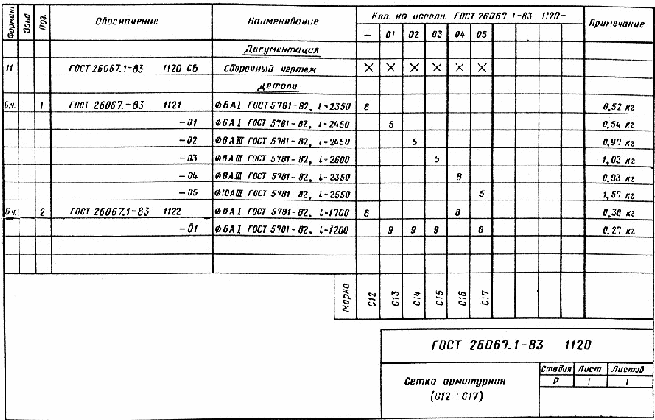

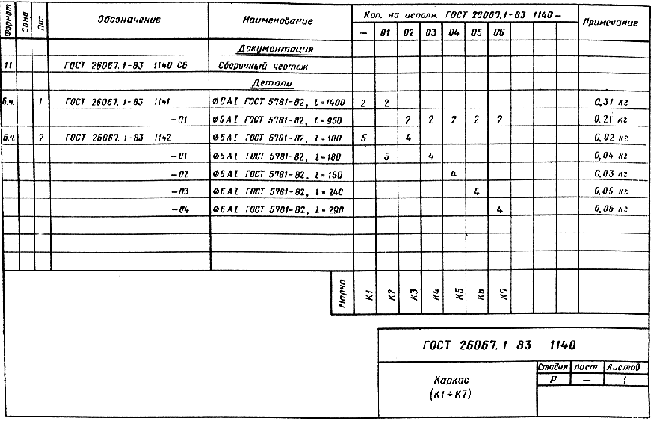

7. Спецификация арматурных изделий сеток приведена на черт.1100, 1110, 1120 и 1130 ГОСТ 26067.1-83, каркасов - на черт.1140 ГОСТ 26067.1-83.
8. Изготовление каркасов и сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 10922-75 и СН 393-78.
9. Деталь стыка между звеньями трубы и расход стали на один стык приведены в рекомендуемом приложении.
ПРИЛОЖЕНИЕ
Рекомендуемое

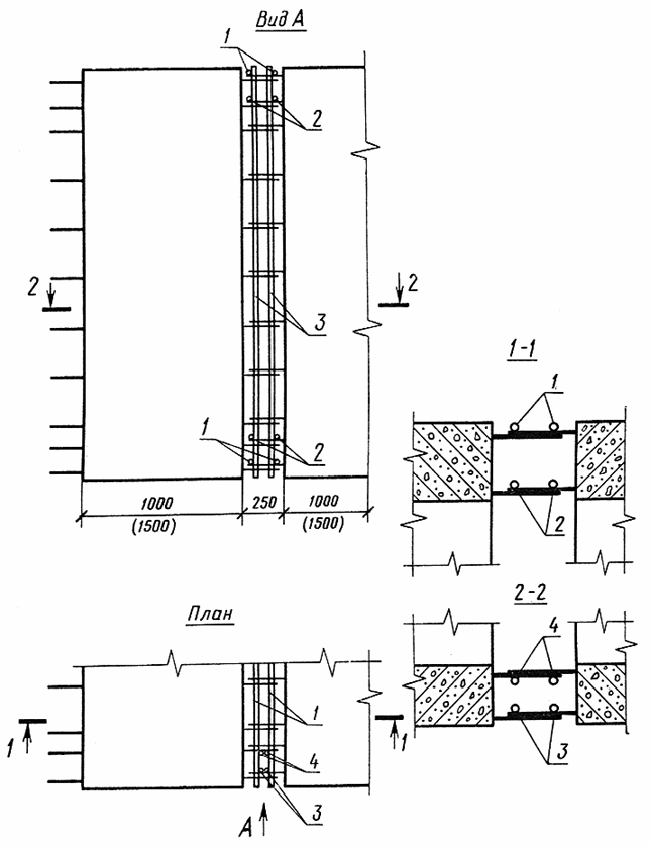

Деталь стыка между звеньями трубы
Ведомость расхода стали на один стык между звеньями
(левая часть табл.)
¦------------------------------------------------------------------------------¦
¦Поз.¦Кол.,¦Эскиз¦ Обозначение¦ Длина одной позиции, мм ¦Приме-¦
¦ ¦ шт. ¦ ¦ ¦ ¦чание ¦
¦----+-----+-----+------------+-----------------------------------------+------¦
¦ 1 ¦ 4 ¦ --- ¦6АI ¦ 1700¦ 1700¦ 2200¦ 2200¦ 2300¦ 2800¦ 2800¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ 2 ¦ 4 ¦ --- ¦8AIII ¦ 1700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦10 AIII ¦ ¦ 1700¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦14 AIII ¦ ¦ ¦ 2200¦ ¦ 2800¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦16 AIII ¦ ¦ ¦ ¦ 2200¦ 2300¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦18 AIII ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2800¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ 3 ¦ 4 ¦ --- ¦6АI ¦ 2300¦ 2300¦ 2400¦ ¦ ¦ 2500¦ 2500¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦8AI ¦ ¦ ¦ ¦ 2400¦ 2600¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ 4 ¦ 4 ¦ --- ¦6АI ¦ ¦ ¦ 2400¦ ¦ ¦ 2500¦ 2500¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦8AI ¦ 2300¦ 2300¦ ¦ 2400¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦10AIII ¦ ¦ ¦ ¦ ¦ 2600¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦Вязальная ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ¦ ¦проволока ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦-----------------------------+-----+-----+-----+-----+-----+-----+-----+------¦
¦ ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦
¦ Марка ¦15.20¦15.20¦20.20¦20.20¦20.20¦25.20¦25.20¦
¦ ¦ -1 ¦ -2 ¦ -1 ¦ -2 ¦ -3 ¦ -1 ¦ -2 ¦
+--------------------------------------------------+
Продолжение таблицы (правая часть)
--------------------------------------------------------------------------------
¦Поз.¦Кол.,¦Эскиз¦ Обозначение¦ Масса стали на один стык, кг ¦Приме- ¦
¦ ¦ шт. ¦ ¦ ¦ ¦чание ¦
¦----+-----+-----+------------+-----------------------------------------+-------¦
¦ 1 ¦ 4 ¦ --- ¦6АI ¦ 1,5 ¦ 1,5 ¦ 1,95¦ 1,95¦ 3,6 ¦ 2,5 ¦ 2,5 ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ 2 ¦ 4 ¦ --- ¦8AIII ¦ 2,7 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦10 AIII ¦ ¦ 4,2 ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦14 AIII ¦ ¦ ¦106,0¦ ¦ 14,5¦ 13,5¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦16 AIII ¦ ¦ ¦ ¦ 13,9¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦18 AIII ¦ ¦ ¦ ¦ ¦ ¦ ¦ 22,4¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ 3 ¦ 4 ¦ --- ¦6АI ¦ 2,0 ¦ 2,0 ¦ 2,13¦ ¦ ¦ 2,25¦ 2,20¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦8AI ¦ ¦ ¦ ¦ 2,13¦ 4,10¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ 4 ¦ 4 ¦ --- ¦6АI ¦ ¦ ¦ 2,13¦ ¦ ¦ 2,25¦ 2,20¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦8AI ¦ 3,6 ¦ 3,6 ¦ ¦ 2,13¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦10AIII ¦ ¦ ¦ ¦ ¦ 3,46¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ГОСТ 5781-82¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦Вязальная ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ¦ ¦проволока ¦ 0,50¦ 0,60¦ 0,80¦ 1,00¦ 1,40¦ 1,00¦ 1,50¦ ¦
¦-----------------------------+-----+-----+-----+-----+-----+-----+-----+-------¦
¦ ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦
¦ Марка ¦15.20¦15.20¦20.20¦20.20¦20.20¦25.20¦25.20¦
¦ ¦ -1 ¦ -2 ¦ -1 ¦ -2 ¦ -3 ¦ -1 ¦ -2 ¦
+--------------------------------------------------+
