ГОСТ 26919-86. Плиты подоконные железобетонные для жилых, общественных и вспомогательных зданий. Технические условия. (Reinforced concrete window boards for resideutial, civil and auxiliary buildings. Specifications).

ГОСТ 26919-86

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ ЖИЛЫХ, ОБЩЕСТВЕННЫХ И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ

Технические условия

Reinforced concrete window boards for resideutial,

civil and auxiliary buildings. Specifications

ОКП  58 9420

Дата введения 1987-07-01

1.  РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

ИСПОЛНИТЕЛИ

Э.Л.Шахова  (руководитель темы); В.Н.Греков; Н.П.Каляпкина; А.А.Тучнин, канд. техн. наук; В.И.Деньщиков

2.  ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

Зам.  председателя М.П.Коханенко

3.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 6 июня 1986 г. N 77

ВЗАМЕН  ГОСТ 6785-80 в части плит для жилых, общественных и вспомогательных зданий

Настоящий  стандарт распространяется на подоконные железобетонные плиты (далее плиты), изготовляемые из тяжелого и плотного силикатного бетонов и предназначенные для применения в жилых и общественных зданиях, а также в вспомогательных зданиях и помещениях промышленных и сельскохозяйственных предприятий.

Допускается  применять плиты в условиях воздействия агрессивной среды при соблюдении дополнительных требований, установленных проектной документацией в соответствии с требованиями СНиП 2.03.11-85 и СН 165-76 и указанных в заказе на изготовление плит.

1.ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Плиты в звисимости от отделки верхних лицевых поверхностей подразделяют на три типа:

ПОШ  - с шлифованной мозаичной поверхностью;

ПОГ  - с глянцевой поверхностью;

ПОО  - с гладкой поверхностью, предназначенной под окраску.

1.2.  Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на черт.1 и в табл.1.

1.3.  В случаях, предусмотренных проектной документацией, плиты могут иметь:

лицевой  профиль, отличающийся от указанного на черт.1 (с валиком, без капельника, с закругленными углами);

вырезы  в углах и срезы торцов.

1.4.  Плиты длиной до 1450 мм включительно предусмотрены для опирания на стену (с заведением в паз коробки оконного блока) при вылете свободной консоли не более, мм:

100  - для плит шириной до 200 мм;

150  - для плит шириной более 200 мм.

Плиты  длиной 1600 мм и более предусмотрены для опирания на стену и металлические кронштейны с приваркой к ним закладных изделий, расположенных в середине длины плиты или по торцам и в середине длины плиты (при ленточном остеклении).

1.5.  Плиты, при необходимости, изготовляют в двух вариантах исполнения: правом и левом - с вырезом в углу (срезом торца), расположенным соответственно на правом или левом торце плиты.

1.6.  Конструкции плит, а также арматурных и закладных изделий к ним приведены в обязательном приложении.

1.7.  Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка  плит состоит из буквенно-цифровых групп, разделенных дефисами.

Первая  группа содержит обозначение типа плиты и ее габаритные размеры. Длину плиты указывают в дециметрах (значение которой округляют до целого числа), ширину - в сантиметрах.

Во  второй группе для плит, изготовляемых из плотного силикатного бетона, указывают вид бетона, обозначаемый прописной буквой "С".

В  третьей группе (или во второй группе марки плит, изготовляемых из тяжелого бетона) указывают:

наличие  в плите закладных изделий, обозначаемых арабскими цифрами: 1 - для плит с закладными изделиями, расположенными в середине длины плиты; 2 - для плит с закладными изделиями, расположенными по торцам и в середине длины плиты;

наличие  в плите вырезов в углах или срезов торцов, обозначаемых строчными буквами;

левый  вариант исполнения плиты, обозначаемый строчной буквой "л";

дополнительные  характеристики плит, применяемых в условиях воздействия агрессивных сред, - проницаемость бетона, обозначаемую прописными буквами: "Н" - нормальная, "П" - пониженная и "О" - особо низкая проницаемость.

Пример  условного обозначения (марки) плиты типа ПОШ, длиной 1300 мм, шириной 150 мм, из тяжелого бетона:

ПОШ13.15

То  же, плиты типа ПОГ, длиной 1600 мм, шириной 250 мм, из тяжелого бетона, с закладным изделием в середине длины плиты:

ПОГ16.25-1

То  же, плиты типа ПОО, длиной 2200 мм, шириной 350 мм, в правом варианте исполнения, из плотного силикатного бетона, с закладными изделиями по торцам и в середине длины плиты:

ПОО22.35-С-2

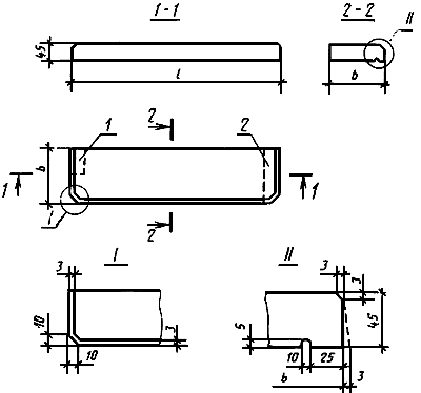

Подоконные плиты для жилых, общественных и

вспомогательных зданий

1 - вырез; 2  - срез торца; 3 - технологический уклон не более 3 мм

Черт.1

Таблица 1
