ГОСТ 26134-84. Бетоны. Ультразвуковой метод определения морозостойкости.

ГОСТ 26134-84

Группа Ж19

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЕТОНЫ

УЛЬТРАЗВУКОВОЙ МЕТОД ОПРЕДЕЛЕНИЯ

МОРОЗОСТОЙКОСТИ

Concretes. Ultrasonic method of frost

resistance determination

ОКП 57 4500

     Дата введения 1985-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

Министерством энергетики и электрификации СССР

РАЗРАБОТЧИКИ

Ю.Н.Мизрохи,  канд. техн. наук; А.С.Зальцман, (руководители темы); А.Я.Гойхман, канд. физ.-мат. наук; В.Г.Довжик, канд. техн. наук; З.М.Брейтман; С.Р.Котляр, канд. техн. наук; И.И.Вайншток, канд. техн. наук; В.А.Дорф, канд. техн. наук; И.С.Кроль; В.Г.Липник; Н.А.Сорокин; П.А.Пак, канд. техн. наук; И.А.Лапук, канд. техн. наук; А.В.Караваев; О.В.Дубцов; И.Н.Нагорняк

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 19.03.84 № 26

3.  ВВЕДЕН ВПЕРВЫЕ

4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5.  ПЕРЕИЗДАНИЕ (апрель 1994 г.) с Изменением N 1, утвержденным в ноябре 1988 г. (ИУС 2-89)

Настоящий  стандарт распространяется на тяжелые и легкие бетоны и устанавливает ультразвуковой метод определения их морозостойкости.

(Измененная редакция, Изм. N 1).

1. Общие положения

1.1.  Морозостойкость бетона контролируют по результатам измерения времени распространения ультразвука в образцах в процессе их попеременного замораживания и оттаивания.

1.2.  Морозостойкость бетона определеяют по критическому числу циклов замораживания и оттаивания, начиная с которого происходит резкое увеличение времени распространения ультразвука в контролируемом образце, соответствующее началу интенсивного разрушения материала.

1.3.  Марку бетона по морозостойкости определяют сравнением полученного значения критического числа циклов замораживания и оттаивания с установленным в стандарте его контрольным значением.

1.4.  Морозостойкость бетона по настоящему стандарту допускается определять при удовлетворительных результатах сопоставительных испытаний бетона по настоящему стандарту и ГОСТ 10060, проводимых в соответствии с приложением 1.

(Измененная  редакция, Изм. № 1).

2. Аппаратура

2.1.  Морозостойкость бетона ультразвуковым методом определяют при помощи специальных стендов или приборов, предназначенных для измерения времени распространения ультразвука в бетоне и оснащенных дополнительным оборудованием.

Технические  характеристики рекомендуемых специальных стендов и ультразвуковых приборов приведены в приложении 2.

Требования  к дополнительному оборудованию приведены в приложении 3.

2.2.  Аппаратура для определения морозостойкости должна соответствовать требованиям ГОСТ 17624, обеспечивать цифровую индикацию результатов измерения с дискретностью не более 1,0 мкс и щелевой способ акустического контакта между контролируемым образцом и пьезоэлектрическими преобразователями при толщине слоя контактной среды не более 5 мм. В качестве контактной среды применяют питьевую воду по ГОСТ 2874 температурой .

(Измененная  редакция, Изм. № 1).

2.3.  Расположение точек ввода ультразвуковых колебаний в зависимости от размеров образцов должно соответствовать приведенным на схеме.

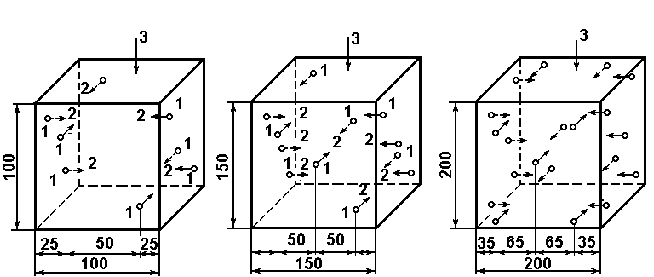

Схема расположения точек ввода ультразвуковых колебаний

1 - точка ввода ультразвуковых колебаний; 2 - направление прозвучивания;

3 - направление укладки бетонной смеси

3. Подготовка к испытанию

3.1.  Отбор проб, изготовление и маркировку образцов бетона производят в соответствии с ГОСТ 10180.

3.2.  Изготовляют три образца по каждому контролируемому составу бетона.

Размеры  образцов, режимы их хранения и водонасыщения должны удовлетворять требованиям ГОСТ 10060.

(Измененная  редакция, Изм. № 1).

3.3.  Воду следует дегазировать путем отстаивания не менее 48 ч.

4. Проведение испытания и обработка результатов

4.1.  Образец помещают в испытательную ванну, наполненную водой, и определяют время распространения в нем ультразвука поочередно по всем каналам измерения способом сквозного прозвучивания. Направление прозвучивания должно быть перпендикулярно к направлению укладки бетонной смеси.

4.2.  Суммарное время распространения ультразвука в образце определяют по формуле

4.3.  Образцы бетона подвергают попеременному замораживанию и оттаиванию по первому или второму методу ГОСТ 10060. Через указанное в табл. 1 число циклов замораживания и оттаивания в образцах проводят ультразвуковые измерения и определяют суммарное время распространения ультразвука согласно пп. 4.1, 4.2.

Таблица 1

Таблица 2

Время  распространения ультразвука измеряют после оттаивания образцов, при этом ориентация образца относительно испытательной ванны должна оставаться постоянной на протяжении всего испытания.

4.4.  По результатам измерений для каждого образца находят наименьшее значение суммарного времени распространения ультразвука .

Определяют  значение числа циклов замораживания и оттаивания, при которых было зафиксировано время распространения ультразвука , и выбирают из них наибольшее .

Примечание.  Если сразу после начала испытаний суммарное время распространения ультразвука в образце начинает увеличиваться, то полагают , а за наименьшее значение времени принимают суммарное время распространения ультразвука в образце, измеренное до начала замораживания и оттаивания.

4.3,  4.4. (Измененная редакция, Изм. № 1).

4.5.  Результаты ультразвуковых измерений по каждому образцу при числе циклов замораживания и оттаивания , большем , наносят на график в координатах "".

На  построенном графике определяют абсциссу точки перелома в соответствии с приложением 4.

4.6.  Критическое число циклов замораживания и оттаивания для каждого образца определяют по формуле

4.7.  Испытание образцов одного состава бетона продолжают до определения по двум из них критического числа циклов и в соответствии с п. 4.6.

4.8.  Критическое число циклов замораживания и оттаивания контролируемого состава бетона полагают равным значению , определенному в соответствии с п. 4.7.

4.9.  Полученное значение сравнивают с контрольным значением критического числа циклов замораживания и оттаивания для заданной марки по морозостойкости в соответствии с табл. 2.

Контролируемый  состав бетона считают удовлетворяющим заданной марке по морозостойкости, если значение не меньше соответствующего контрольного значения критического числа циклов замораживания и оттаивания.

Пример  определения морозостойкости бетона приведен в приложении 5.

Результаты  измерений и расчетов заносят в журнал испытания, форма которого приведена в приложении 6.

4.7  - 4.9. (Измененная редакция, Изм. № 1).

Приложение 1

Обязательное

Методика проведения сопоставительных испытаний

1.  Сопоставительные испытания следует проводить при переходе на ультразвуковой метод определения морозостойкости бетона и повторять их при изменении вида составляющих его материалов.

2.  Для проведения сопоставительных испытаний изготовляют 6 образцов в соответствии с требованиями пп. 3.1, 3.2 настоящего стандарта и разбивают и
