ГОСТ 22687.3-85 Стойки железобетонные центрифугированные для опор высоковольтных линий электропередачи. Конструкция закладных изделий и подпятников

ГОСТ 22687.3-85

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ

ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция закладных изделий и подпятников

Centrifugal reinforced concrete posts for high-voltage

transmission lines. Structure of fitting products

ОКП 58 6311

Дата введения 1986-01-01

РАЗРАБОТАН

Министерством  энергетики и электрификации СССР

Научно-исследовательским  институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ

А.И.Курносов,  канд. техн. наук (руководитель темы); В.М.Пинчук; Б.М.Гальперин; В.Е.Иванова; Л.Э.Левин; Н.В.Плохих; Г.И.Бердичевский, д-р техн. наук; Л.Н.Зикеев, канд. техн. наук; В.М.Скубко

ВНЕСЕН  Министерством энергетики и электрификации СССР

Зам.  министра Ф.В.Сапожников

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180

1.  Настоящий стандарт распространяется на закладные изделия и подпятники для железобетонных центрифугированных конических и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85, предназначенных для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных закладных изделий и подпятников.

2.  Форма и размеры закладных изделий должны соответствовать указанным на черт. 1.

Спецификация  элементов на закладное изделие приведена в табл. 1.

Соединение  элементов закладных изделий выполняют ручной дуговой сваркой швами.

3.  Форма и размеры закладных изделий для фланцевых соединений стоек должны соответствовать указанным на черт. 2.

Спецификация  элементов на эти закладные изделия приведена в табл. 2.

4.  Форма и размеры подпятников, показатели их материалоемкости должны соответствовать указанным на черт. 3-4 и приведенным в табл. 3.

5.  Подпятники следует изготовлять из тяжелого бетона средней плотности более 2200 до 2500 кг/м включительно.

6.  Армирование подпятников должно соответствовать приведенному на черт. 5.

Спецификация  арматурных элементов на подпятник приведена в табл. 4.

7.  Крестообразные соединения стержней - по ГОСТ 14098-85.

Тавровое  соединение анкерных стержней с фасонкой - по ГОСТ 14098-85.

Режимы  сварки следует принимать согласно СН 393-78.

8.  Технические требования к закладным изделиям и подпятникам - по ГОСТ 22687.0-85.

9.  Оценка качества и методы контроля закладных изделий - по ГОСТ 10922-75.

Закладные изделия

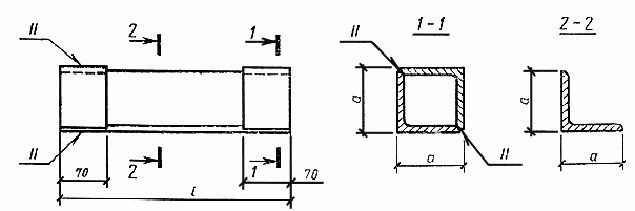

Исполнение 1

Б203, Б209-Б218, Б220-Б238, Б243, Б244, Б607-Б609, Б692, Б693

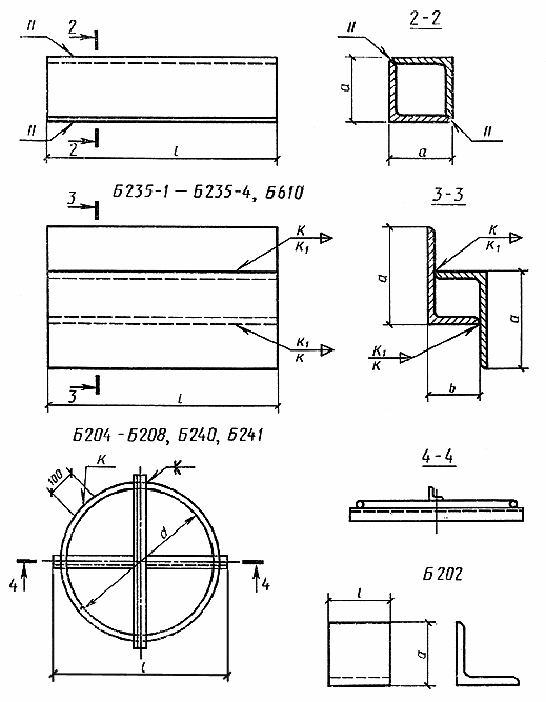

Исполнение 2

(только для стоек СК26.2-1, СК22.2-1, СК26.3-1, СЦ20.2-1, СЦ20.2-2)

Б221-Б230, Б233, Б236-Б239, Б244, Б609, Б692, Б603

Черт. 1

Таблица 1
