ГОСТ 21174-75
Группа Ж83
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШПАЛЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ
ДЛЯ ТРАМВАЙНЫХ ПУТЕЙ ШИРОКОЙ КОЛЕИ
Prestressed reinforced concrete sleepers
for the wide-gauge tramways
Дата введения 1976-07-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 29 сентября 1975 г. N 160
ПЕРЕИЗДАНИЕ. Январь 1987 г.
Настоящий стандарт распространяется на брусковые железобетонные предварительно напряженные шпалы, применяемые в прямых и кривых участках трамвайных путей широкой колеи бесстыковых и со стыками, с дорожным покрытием и без него. Шпалы предназначены для применения с рельсами типов Тв60, Тв65, Р43, Р50, Р65, Р75 и промежуточными скреплениями типа ЛС-053.
Расчетные нагрузки на шпалы и расход материалов приведены в приложениях 1 и 2.
1. ТИП И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Шпалы должны изготовляться типа ЛШ-5. Шпалы, армированные проволокой диаметром 3 мм, изготовляются в двух исполнениях - 1 и 2, армированные проволокой диаметром 5 мм - в одном исполнении.

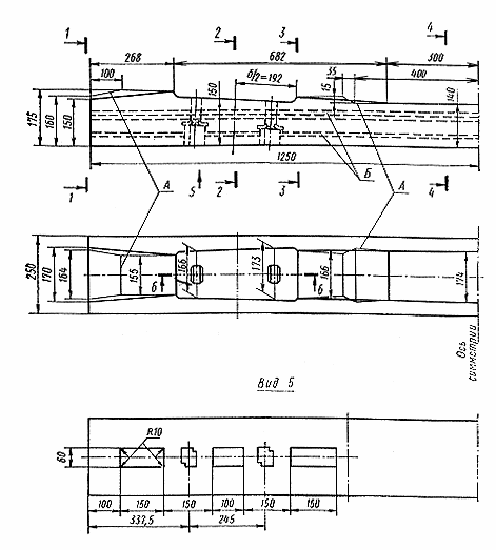

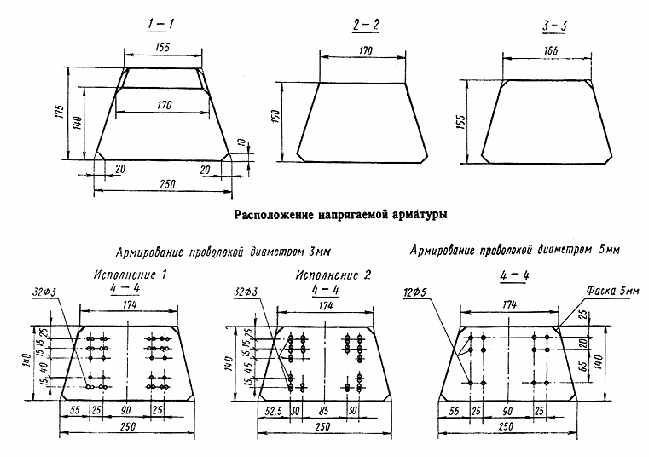

1.2. Форма и основные размеры шпал должны соответствовать указанным на черт. 1 - 4.
Черт. 1
А - вариант очертания поверхности шпалы;
Б - арматура показана пунктиром.
Черт. 2
Черт. 3
Черт. 4
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Шпалы изготовляют в соответствии с требованиями настоящего стандарта по технологическим инструкциям и картам, утвержден
